TXZL12C防爆电子式流量开关-电子式流量开关-

品牌：天祥
型号：
价格：点击咨询
400热线：400-119-0288

一、原理,结构

基于热式原理,在封闭的探头内包含两个电阻,其中一个被加热作为探测电阻,另一个未被加热作为基准电阻,当介质流动时,加热电阻上的热量被带走.电阻值被改变.两个电阻差值被用作判断流速的依据.

二、特点

无活动部件,免维护,安装方便,一种型号使用多种管径要求.开关量连续可调,极低的压力损失,结构紧凑,LED显示流动趋势及开关状态

三、应用

液气两用型,可用于气动和液压系统,可用于循环水/却小叶及润滑油的断流监测,以及泵的空转保护

四、技术参数

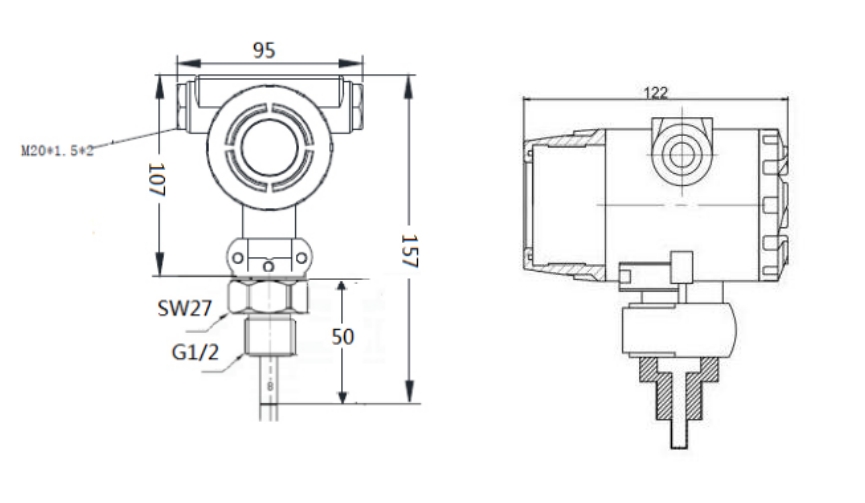

五、尺寸图

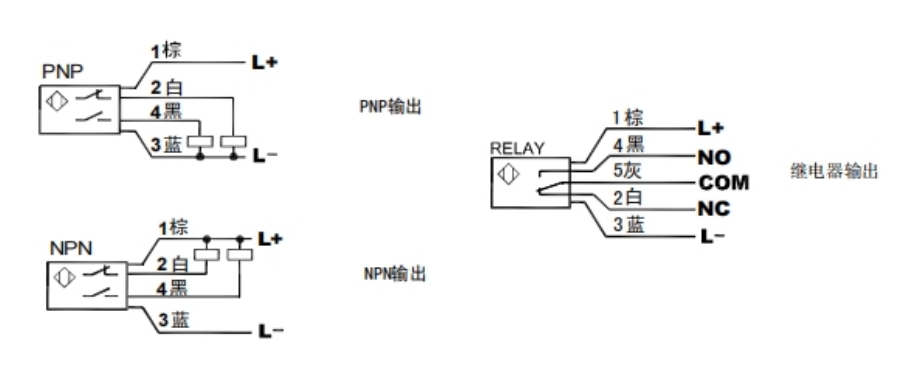

六、接线图

七、LED功能及设定(开关量型)

八、安装

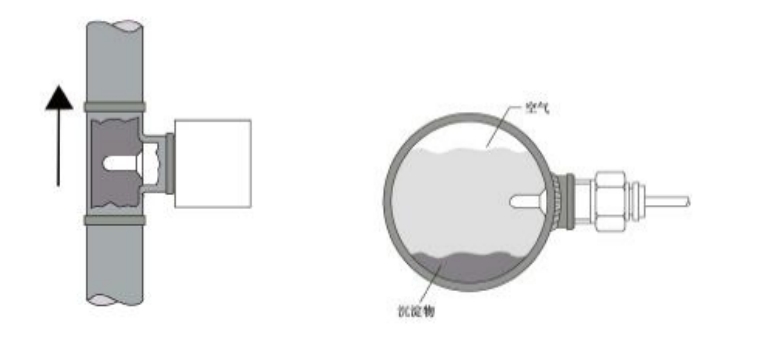

当垂直安装时，应装在由下至上流动的管段上，当水平安装时，探头应避开空气和沉淀物。

九、选型表

注：接口螺纹规格和传感器探杆长度可非标定制，订货时请与销售人员联系。

十、产品调试

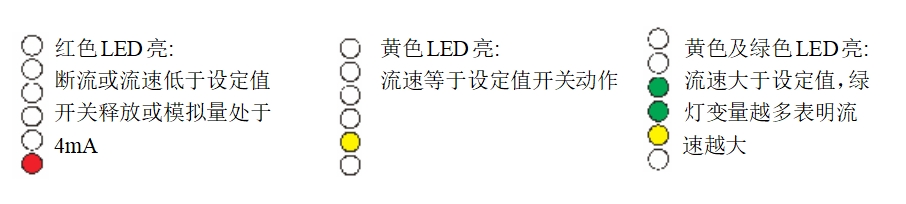

对于输出形式为PNP、NPN和继电器的流量开关，其LED指示的含义如下：

一红灯亮流速低于设定点(晶体管不导通/继电器不动作)

一黄灯亮流速等于或高于设定点(晶体管导通/继电器动作)

一黄灯和绿灯亮流速超出设定点的程度(绿灯1、2、3或4与黄灯一起亮)

1.将流量开关装好,使介质以需要检测的流速流动,调整电位计,使**个绿色LED恰好变亮.当流速低于当前值时,开关就释放.

若要使开关点比当前流速小,可调整电位计使绿色LED多亮一些。

2.如需调节流速大小，具体调节步骤为：拧下塑料螺丝，将一字螺丝刀，插入到产品底部，顺时针方向调整旋钮，绿色LED灯亮的越多，

流速越大，逆时针方向调整旋钮，绿色LED灯亮的越少，流速越小。
