TXZL100B防爆流量开关

品牌:天祥
型号:
价格:点击咨询
400热线:400-119-0288
  • 产品介绍
  • 资料下载
  • 产品模型

一、概述

热传温差的原理并不复杂,它是利用热的传播扩散特性,将高温区域向低温区域传递热量。应用在流量检测方面,表现区域温差的值对应流量的大小。

热传温差的工作原理,在封闭的探头内放置发热模块及感温模块,探头的热传温差值与被测量介质流速密切相关,当管道内介质以稳定的流速流动时,感应模块接收到发热模块感测的是一个固定值。当流过探头的流速发生变化时,感热模块会传出随之变化的温差信号,经过处理器将对应流速的结果输出。

二、特点

1.没有任何活动部件,因此与机械式流量开关相比它不会因为腐蚀、 断裂、挡板变形等原因而造成失灵;

2.适用于不同介质的流量监控,包括一些不纯净的液体和气体介质;

3.插入式安装方式,满足多种管径安装要求;

4.流量检测范围宽,精度高,可满足客户对流体不同流速的控制要求;

5.数字显示介质流动的状态;

6.按键设置参数,操作简便;

7.超长的使用寿命与免维护设计相结合,让您的设备彰显巨大的竞争 优势。

三、适用范围

诸多的产品优势已经在工业电炉,焊接设备,激光设备,微波设备,玻璃机械,润滑机械,印刷机械,机床,以及大型变压器等领域得到充分发挥。

四、技术参数

基本参数

介质

液体,气体

监控功能

报警指示

LED(red)

信号输出

继电器,PNP,模拟4…20mA

*大负载

继电器<1A;PNP<150mA;模拟<500Ω

温度范围

介质

-20℃~80℃

环境

-20℃~80℃

电气参数

工作电压

DC24V (18~32V)

空载电流

<80 mA

状态指示

4位7段LED指示灯

防护等级

IP67

接插件

M12接插件,五芯

流量监控

调整范围

1~150 cm/s

3~300 cm/s

200~2000 cm/s

重复精度

±2 %

初始化时间

大约18s

机械参数

耐压

100 bar

材质

外壳

不锈钢

探头

不锈钢

重量

0.4kg

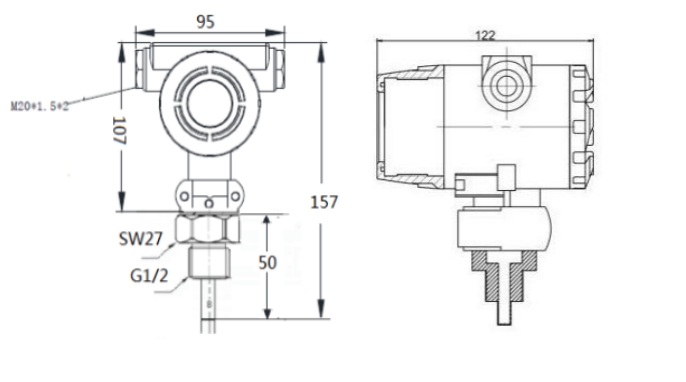

五、尺寸图

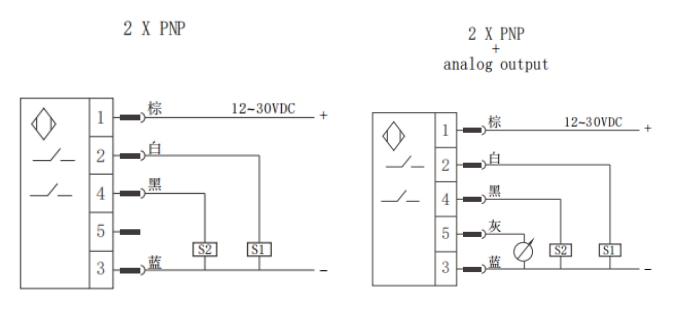

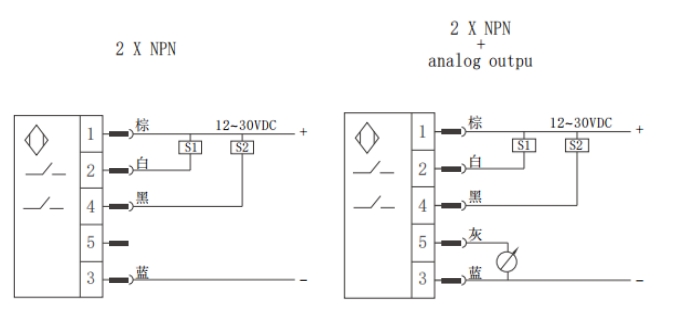

六、接线图

七、菜单介绍

菜单名称

功能介绍

参数选择范围

SP1

1号开关动作值

2%…100%FS

hS1

1号开关复位值

0%…98%FS

oUt1

1号开关输出类型

nO/nC

SP2

2号开关动作

2%…100%FS

hS2

2号开关复位

0%…98%FS

oUt2

2号开关输出类型

nO/nC

FAC

显示数值系

0.1…99.9

CAL

校正参

0…9999

END

退出菜单

-

八、安装

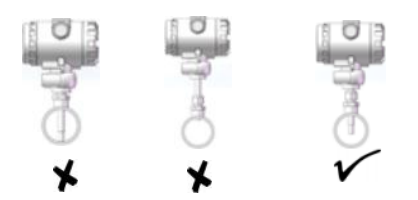

监控器的探头必须充分与被测介质相接触。(图.1)


(图.1)

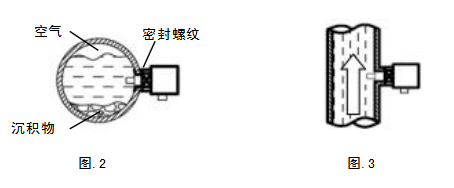

当水平管路时,尽可能考虑侧面安装。 (图.2)  ·当安装在水平管道的上端时,应保证介质是满管,以防探头只接触到空气而未接触到介质。·当安装在水平管道的下端时,应保证管道底部没有沉淀物,以免探头被沉淀物覆盖而无法与探头充分接触。

当垂直安装时,应装在由下至上流动的管段上。(图.3).

在与弯管和交汇处安装时,应考虑前后的安装距离(图.4)

前面为 5倍管径距离。·后面面为 3倍管径距离。


(图.4)

九、选型表

TXZL100B

-G12

CT6

H

D

P

P

S

Q

详述

TXZL100B









防爆流量开关


-G12








接口螺纹 G1/2


-G34








接口螺纹 G3/4


-G1








接口螺纹 G1



CT6







防爆标志 Exd II CT6Gb




H






接口螺纹:外螺纹





D





直流24V±20%供电






N




SP1-NPN输出






P




SP1-PNP输出






Y




SP1-常开+常闭输出







N



SP2-NPN输出







P



SP2-PNP输出







Y



SP2-常开+常闭输出








S


4-20mA模拟量输出









Q

接插件式
