TXZL12D防爆流量开关-电子式流量开关-

品牌：天祥
型号：
价格：点击咨询
400热线：400-119-0288

产品介绍
资料下载
产品模型

一、工作原理

TXZL12D型防爆流量开关可广泛应用于石油、化工、电力、冶金等易燃易爆场所流量检测。

TXZL12D型防爆流量开关是基于L.V.King热交换原理设计的，前端安装一个流量传感器，与介质接触部分有两个电阻。一个测量介质温度，另一测温并被加热，当没有介质流动时两个电阻的温差*大，有介质流动时两个电阻温差变小，温差的大小只与介质的流速有关，流速越大温差越小流速越小温差越大，不流动时温差*大，同时与介质自身的导热性温度有关，当流速低于或上于某一设定值时，继电器接通或者断开，输出开关量信号。本产品防爆标志为ExdIICT6 Gb，符合GB3836.1、GB3836.2相关标准要求。适用于爆炸性危险环境的1区、2区，ⅡA、ⅡB、ⅡC级，引燃温度组别为T1~T6组的可燃性气体或蒸气与空气形成的爆炸性混合物的场所。备注：使用该仪器时，严禁带电开盖及操作。

二、特点

1、无机械可动部件，耐腐蚀，稳定可靠，寿命长，长期运行无须特殊维护;

2、探测探头与信号处理电路一体设计，安装使用极为方便;

3、内置温度补偿电路，介质及环境温度对流体的流速所造成的误差减到*小;

4、优选新型电路，电路发热小，器件贴片安装，可靠性高;

5、本产品内置继电器，仅输出开关量信号。

三、技术参数

电压	24VDC
环境温度	-20~80℃
相对湿度	5%～95%
公称压力	0~10Mpa
气体流速	0~30m/s
液体流速	0~10m/s
防护等级	IP65
防爆标志	Exd II CT6 Gb

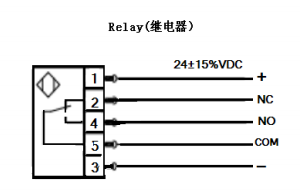

四、接线图

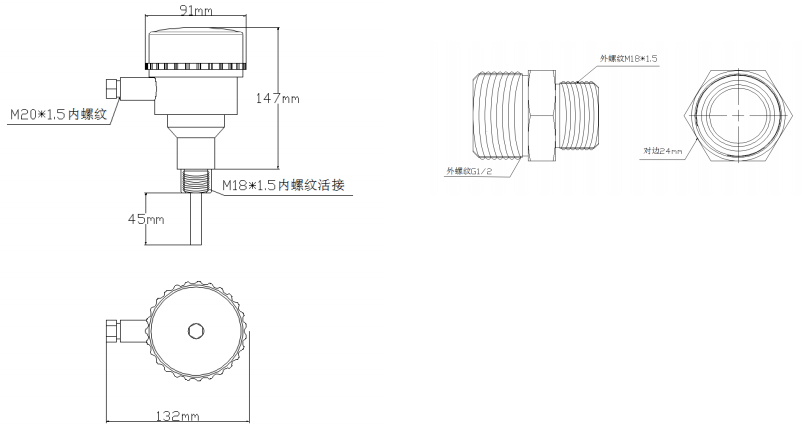

五、尺寸图

六、选型表

TXZL12D	-	M18	CT6	N/H	D	C	R	C	详述
TXZL12D	-								TXZL12D防爆流量开关
		M18							接口螺纹M18*15
		G12							接口螺纹G1/2
			CT6						防爆等级：Exd IICT6
				N/H					接口螺纹：内螺纹/外螺纹
					D				直流24V±20%供电
						C			继电器输出
							R		常开+常闭输出（SPDT）
								C	传感器杆长45mm（标配M18）

注：接口螺纹，传感器杆长尺寸可以非标定制。

七、安装

安装方式：固定螺纹，安装螺纹为M18X1.5

安装过程不得破坏防爆结构。

八、仪表调节

1、请正确按照产品内部标识正确接线;

2、端子正确接线情况下，确保线头没有外置;

3、打开仪表顶盖，用产品附件(一字螺丝刀)微调内置电位计;

4、按顺时针方向，流量设定点变大;反之逆时针方向，流量设定点变小。

九、注意事项

严禁在现场带电开盖操作;

内、外接地务必可靠;

安装、调试、设置等操作必须由专业人员进行。
