TXFW41电子式涡轮流量温度传感器

品牌:天祥
型号:
价格:点击咨询
400热线:400-119-0288
  • 产品介绍
  • 资料下载
  • 产品模型

一、原理特点

TXFW41电子涡轮流量/温度一体式传感器,是一款集 成型流量/温度传感器。具有体积小,耐压高,设定简 便等优点,内置智能电路,支持温度/流量远程模拟量  输出,同时支持温度/流量报警功能, 可远程监控实 时流量与温度数据,全参数现场任意设置,量程迁移 功能,报警值任意设置。

二、产品应用

- 液压润滑- 石油化工- 试验设备- 冷却系统

三、技术参数

测量口径

DN6-DN25

供电电压

16-30Vdc

输出类型

开关量(PNP/NPN)、模拟量(4-20mA),脉冲

开关负载

<500mA

响应时间

<10ms

开关准确度

≤±0.5%量程

接线保护

反相,过载,短路保护

显示

OLED液晶屏

耐压

100bar

温度量程

-20-100℃

环境温度

-20-75℃

储存温度

-10-60℃

准确度

±1.0%线性

表头外壳

氧化铝

壳体

304L

涡轮

双相钢

传动部件

滑动轴承

防护等级

IP67

出线方式

M12*1接插件

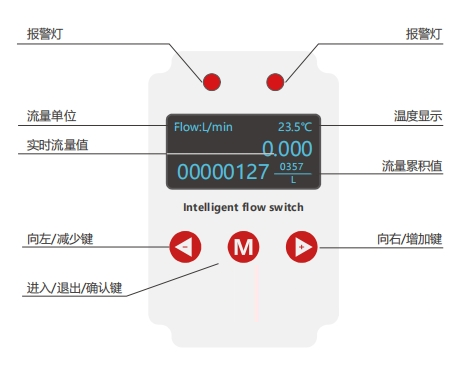

三、面板示意图

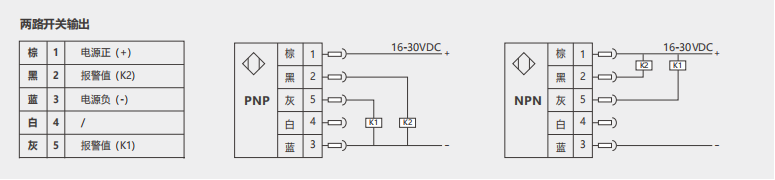

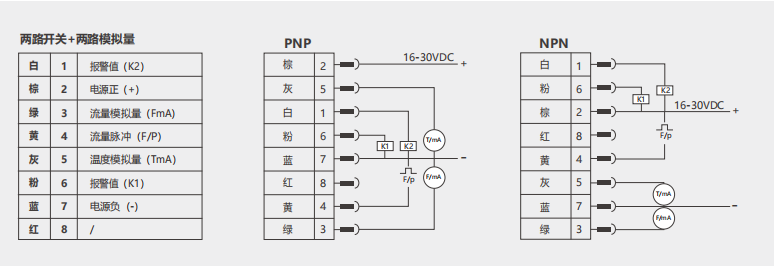

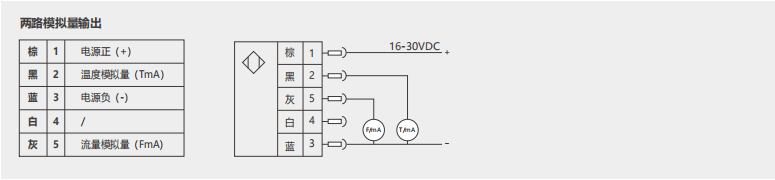

四、接线图

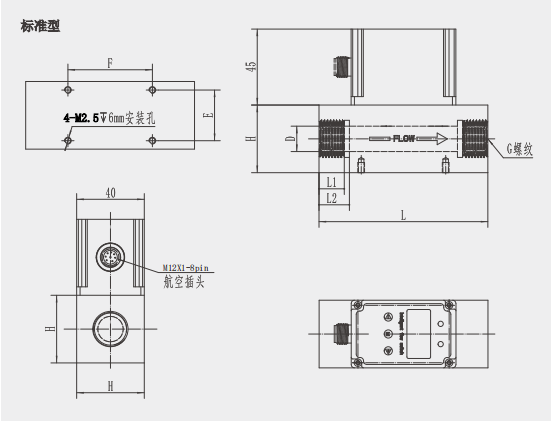

五、尺寸表

口径(D

过程连接(G

高度(H

本体长度标准型

有效螺纹(L1

螺纹长度(L2

固定方式(E*F

流量范围(L/min)滑动轴承

流量范围(L/min)轴套

DN6

1/2

40

80mm

12mm

15mm

30*50


1-10

DN10

1/2

40

80mm

12mm

15mm

30*50

0.8-20

3-20

DN12

1/2

40

80mm

12mm

15mm

30*50

1-60

6-60

DN15

1/2

45

94mm

12mm

15mm

35*50

2-100

10-100

DN20

3/4

45

94mm

16mm

19mm

35*50

5-130

12-130

DN25

1

45

112mm

18mm

21mm

35*50

6-160

16-160

注:

*滑动轴承型:量程比宽,精度优,满量程压阻高≤1.6bar

轴套型:使用寿命长,量程范围内耐磨性优,满量程压阻低0.2bar

六、选型表

TXFW41-

015

GK

P

-

-

-

-

详述

TXFW41-








TXFW41电子涡轮流量温度一体式传感器


006







测量口径DN6


010







测量口径DN10


012







测量口径DN12


015







测量口径DN15


020







测量口径DN20


025







测量口径DN25



GK






内螺纹连接(G牙)



GM






外螺纹连接(G牙)




P





两路开关+两路模拟量+脉冲-PNP




N





两路开关+两路模拟量+脉冲-NPN




PS2





两路开关输出-PNP




NS2





两路开关输出-NPN




PSP





两路开关+脉冲-PNP




NSP





两路开关+脉冲-NPN




A2





两路模拟量





-




标准型(非干扰型,仪表安装位置距工频源>500mm)





G




抗干扰型(≥DN15)






-



标准型






H



高温型:温度范围-30~160℃







-


本体材质:不锈钢304L








-

传动部件:轴套








C

传动部件:滑动轴承
