TXW型无线温压一体化变送器

概述
TXW型无线温压一体化变送器板卡是ZigBee协议的无线压力、温度、温压一体测量终端板卡。适配扩散硅传感器和PT100温度传感器。无线频率工作在2.4G频段。集成高灵敏度压力，温度检测元件，高精度信号调理电路，低功耗电池电源管理，丰富的LCD显示界面于一体。天生强抗干扰特性，是一款压力，温度采集传输，显示的理想智能仪器。适合油田，水利，液晶，自来水行业使用。
特点
●采用微处理器技术，电池供电，超低功耗运行,电池寿命达到2-5年。
●强抗干扰特性，整机温度特性非常良好，工作温度范围-30-70度。
●无线ZigBee协议，自组网运行。完整的协议支持，适合油田，自来水，矿山，水利。预留无线手操器参数设置功能。可通过手机APP设置运行参数。
●内部参数设置更适合集团用户的使用。无线组网设置简单。
●可做单独温度，压力，温压一体无线变送器。内置报警设置和面板报警灯。
●曲线拟合技术校准温度和压力曲线，呈现压力和温度特性，高稳定性。
●无线连接多重校验机制，确保永远在线，传输距离500m-1000m。
●达到IP65以上高防护等级，适合野外场合。
●丰富的液晶显示界面，显示分辨率可调整，具有电量提示，动态百分比显示，温压显示切换，通信网络信号状态显示，变送器组号，序号显示。
●用户校准支持，通过面板按键，可以实现用户重新校准变送器数据，而无需任何辅助设备，多重数据保护，就算设置错误，也可恢复工厂状态。
●通过面板USB接口，可以随时随意设置变送器工作状态和工厂级校准。
●支持USB动态升级APP软件，变送器升级、更换协议、更改功能直接在现场升级即可，无需返厂。专业校准设置软件支持。
●用户现场按键校准功能。支持用户二次校准变送器。
●多种应用软件硬件支持，数据传输解决方案，客户应用软硬件支持。

技术参数

参数	指标		参数	指标
供电电源	DC3.1-6V		电流(待机)	<20uA
发射电流	<35mA		供电类型	电池
电池容量	38A/h		电池低压阈值	3.1V
压力采集	24位二进制		温度采集	24位二进制
工作温度	液晶-30-70度		储存温度	-40~85度
	电路-40~85度		湿度	0%-60%
加速度	3g		冲击	4g
无线频率	2.4G免费频段		采集间隔	1-3600秒可设置
发射功率	db		发射间隔	1-3600秒可设置
无线协议	ZigBee协议		用户协议	中石化四化协议
无线速度	115Kbps		组网方式	星形网络
显示方式	LCD大屏		校准接口	USB接口
电池寿命	2-5年（间隔大于60S)		通信距离	500-1000m
温度传感器	PT100三/二线制		压力传感器	恒流驱动的电桥信号
温度线性	0.04度*大		压力误差	综合0.1%(可校准)
模块尺寸	直径60.5mm		模块高度	24mm
安装孔距	孔安装开孔&ge;12mm		适配壳体	专用壳体

外形参数
外形图：

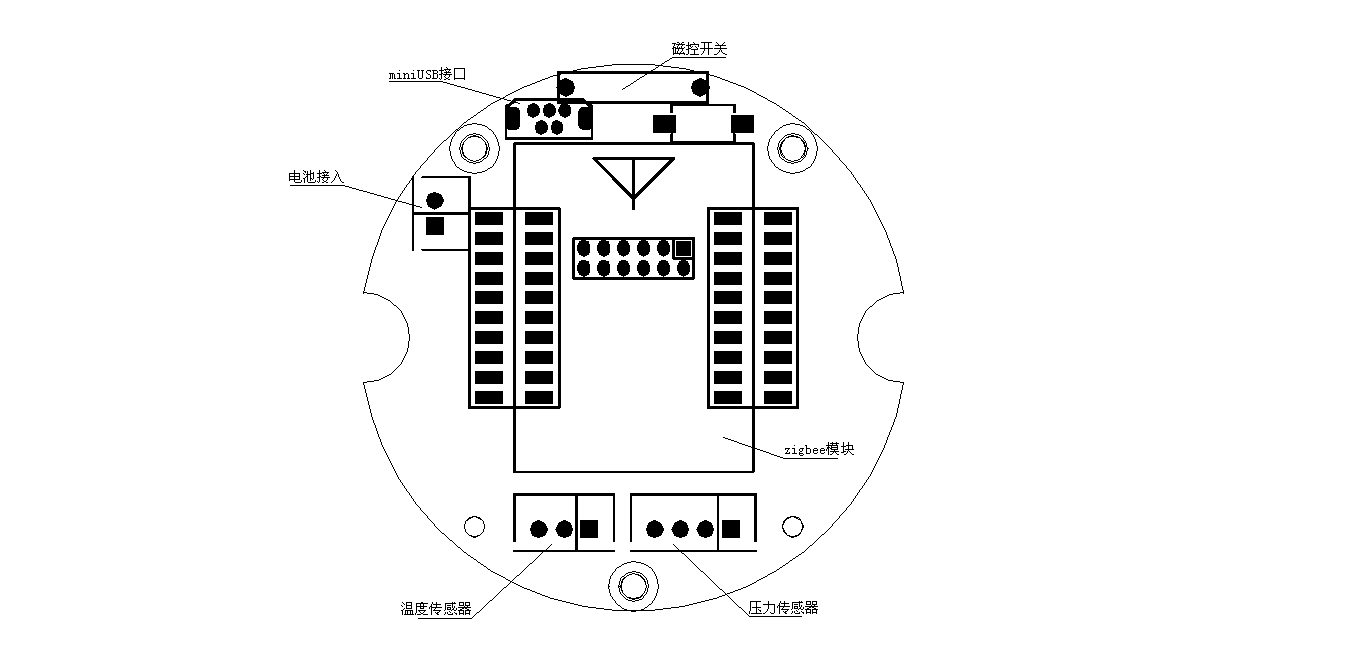

四，接线说明：电路板背面



电源：使用锂电池供电，电源有反极性保护。
压力传感器：采用4线电桥输入，恒流激励。
温度传感器：采用三线/两线PT100电阻输入
磁控开关：用户重新启动网络连接。
Zigbee模块：无线发射和接收数据转发器。
MINIUSB:板卡与校准软件连接通信接口。

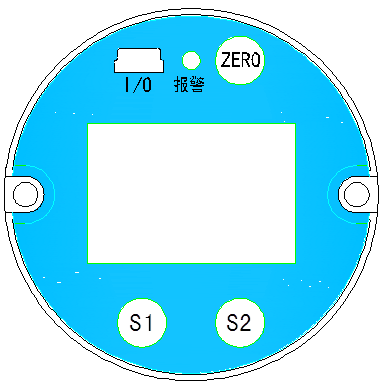

五、面板功能：面板图片：

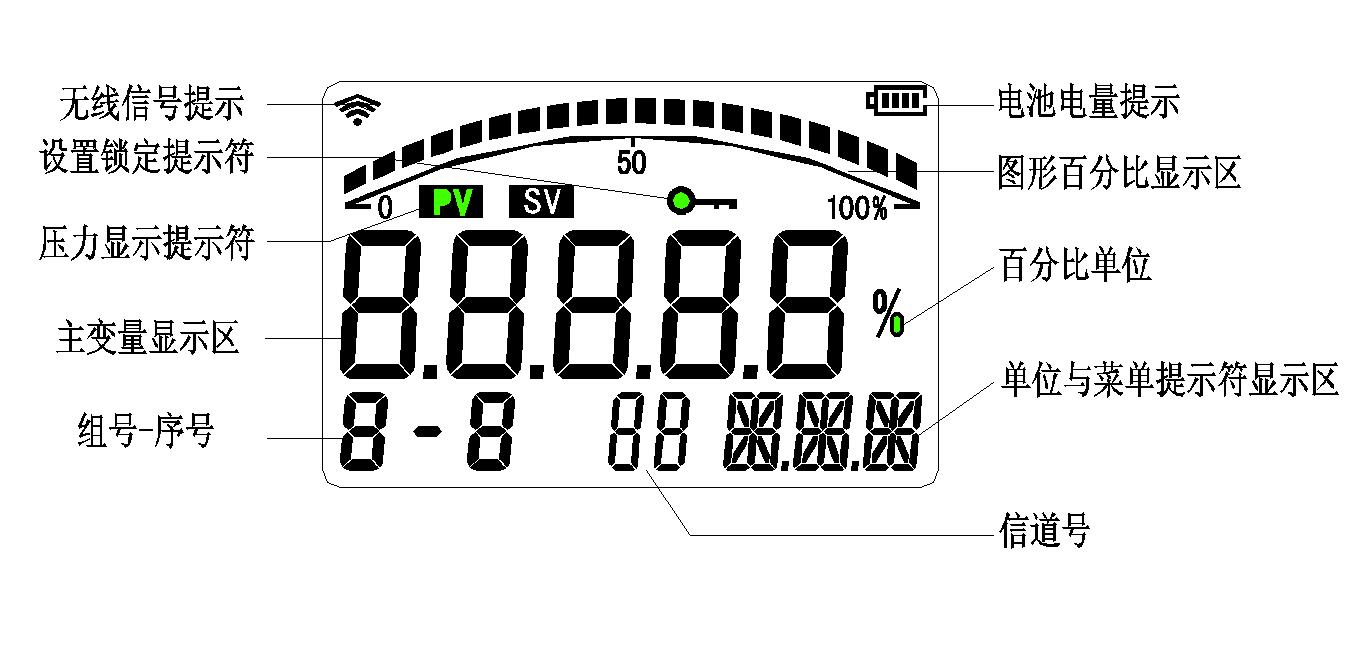

液晶显示窗口：



1.
   面板按键共有三个按键，显示界面如图所示。

2.
   预留用户校准界面，可进行压力清零，压力零点，压力满度重新校准。恢复工厂校准数据功能。

3.
   按键“ZERO”,“S1”,“S2”,其中“ZERO”按键具有确认按键功能。

4.
   所有用户校准项目可恢复操作。

5.
   按键ZERO代表执行主变量清零操作

6.
   按键S1代表执行用户零位校准操作。

7.
   按键S2代表执行用户满度校准操作。

8.
   所有的面板操作只针对压力信号。

9.
   每一个面板操作执行之前，都会有密码输入模式，默认密码都是00001.

10.
    液晶显示屏，全字符。



操作	界面	步骤
密码输入界面		清零操作、零位校准和满度校准操作之前具有密码验证过程，此界面如作图所示。

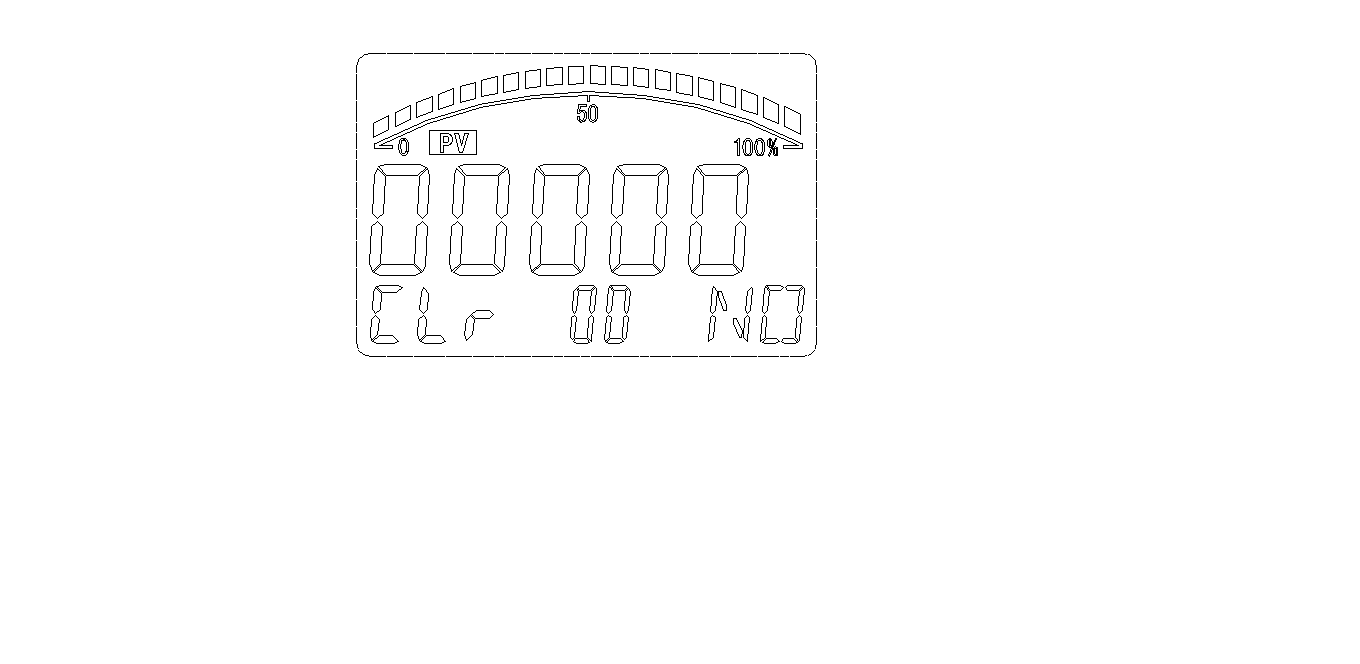

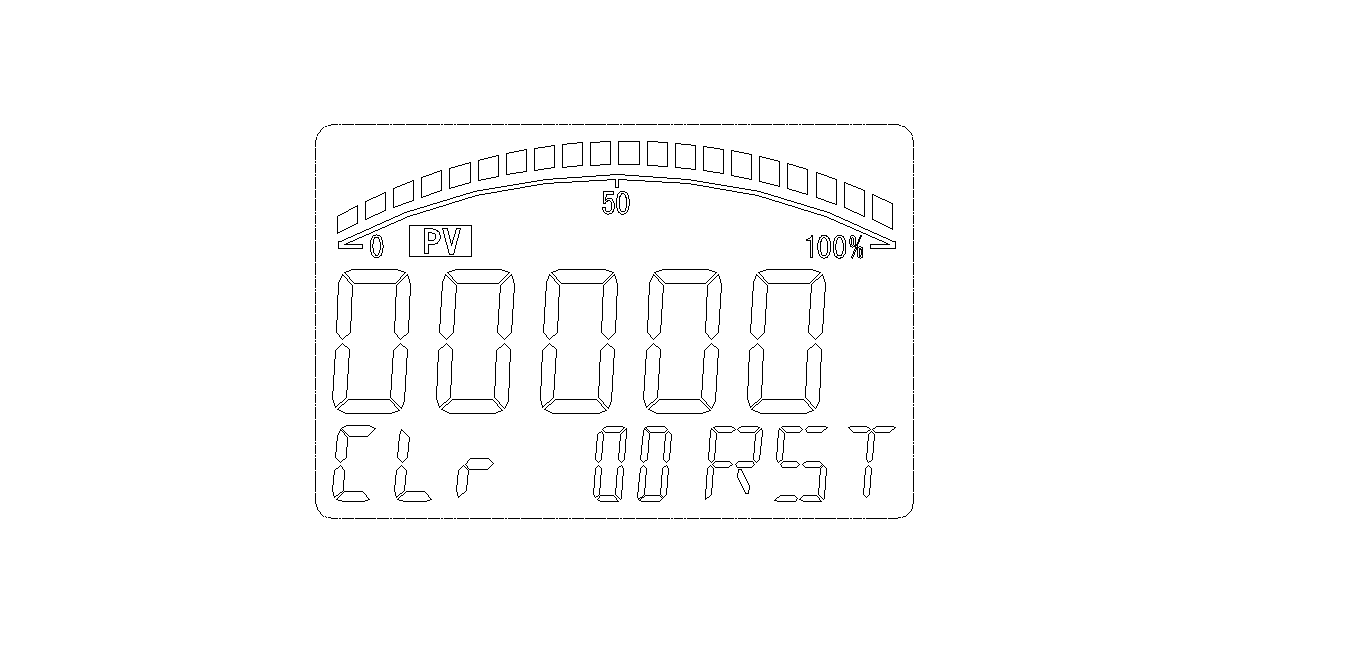

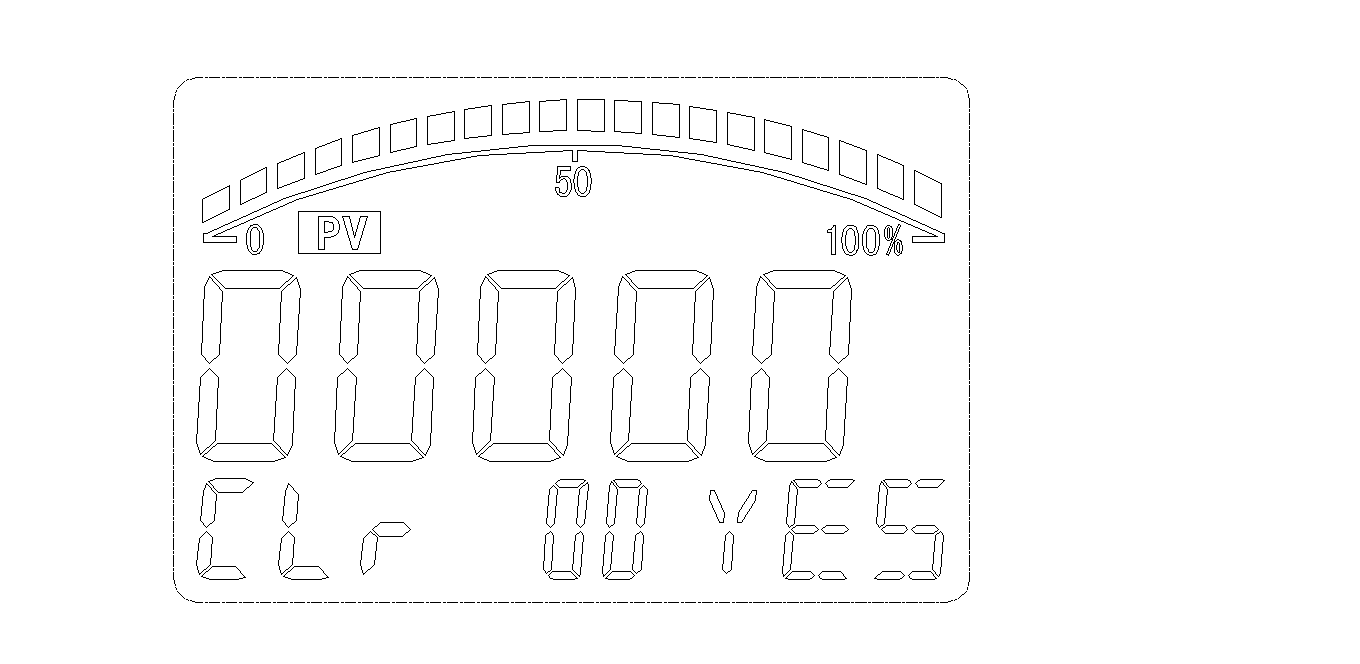

压力主变量清零功能		在正常工作状态下，长安“ZERO”按键3秒钟时间，液晶右下脚显示PWD，提示输入密码，按S2输入密码1，液晶右下角提示NO,YES,RST三种状态，如果确认需要执行操作，选择YES，如果需要放弃操作，选择NO，如果需要复位之前的校准操作，选择RST，安S1,S2均可选择。 确认操作按ZERO执行。之后变送器执行相关操作并返回到正常测量状态。   屏幕左下提示操作类型，CLR表示清零操作。按照需要选择YES,RST，NO三种状态。YES表示需要认可此次操作，RST表示恢复上次本操作。NO表示不执行此操作。

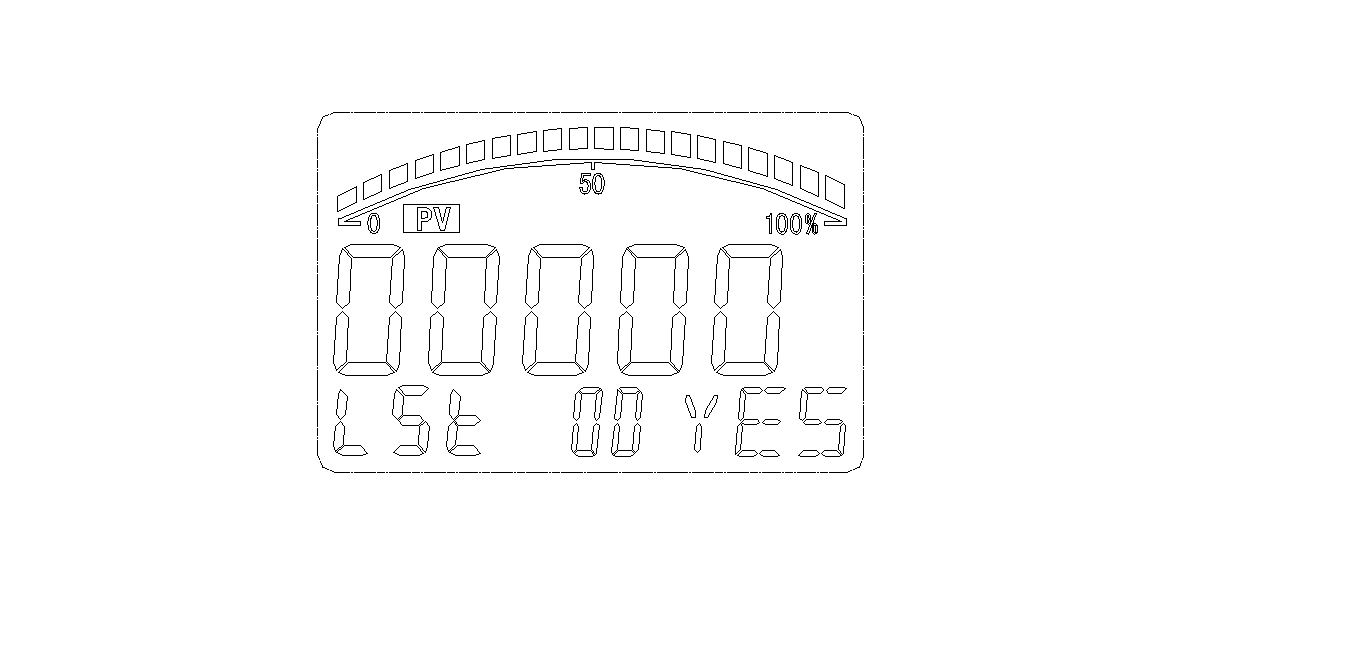

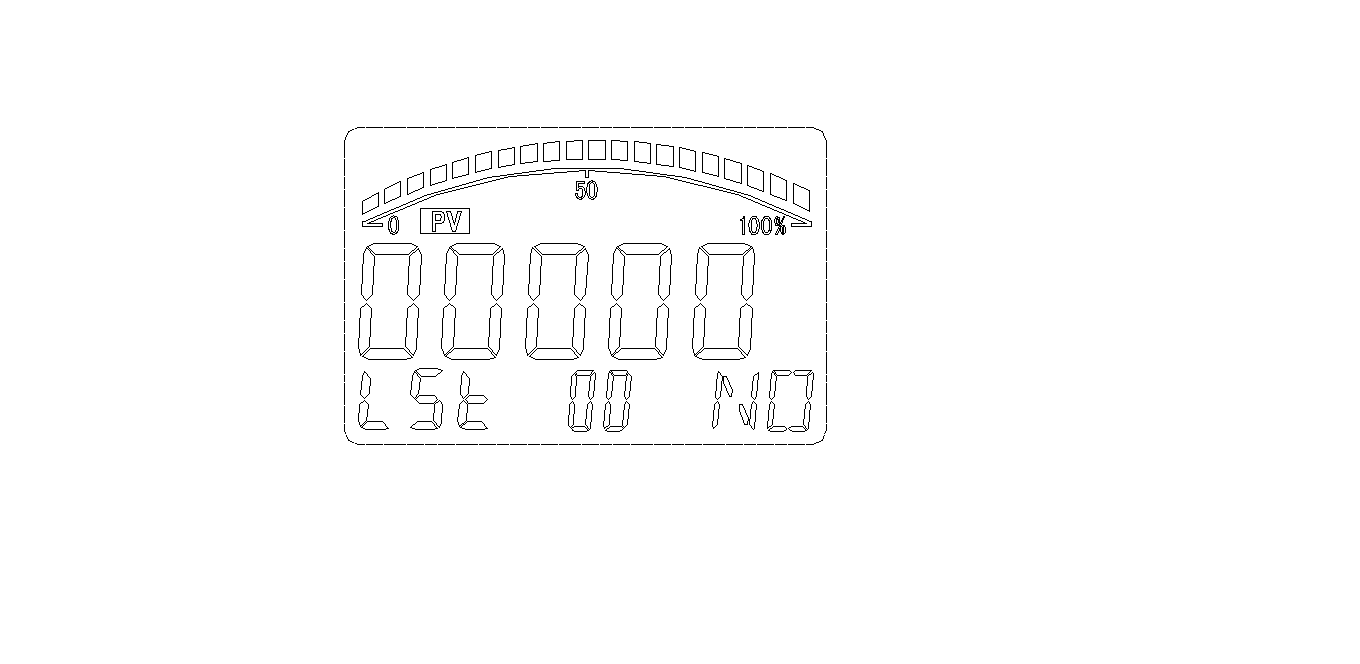

		在正常工作状态下，长安“S1”按键3秒钟时间，液晶右下脚显示PWD，提示输入密码，按S2输入密码1，液晶右下角提示NO,YES,RST三种状态，如果确认需要执行操作，选择YES，如果需要放弃操作，选择NO，如果需要复位之前的校准操作，选择RST，S1,S2均可选择。 确认操作按ZERO执行。之后变送器执行相关操作并返回到正常测量状态。   屏幕左下提示操作类型，LST表示清零操作。按照需要选择YES,RST，NO三种状态。YES表示需要认可此次操作，RST表示恢复上次本操作。NO表示不执行此操做。

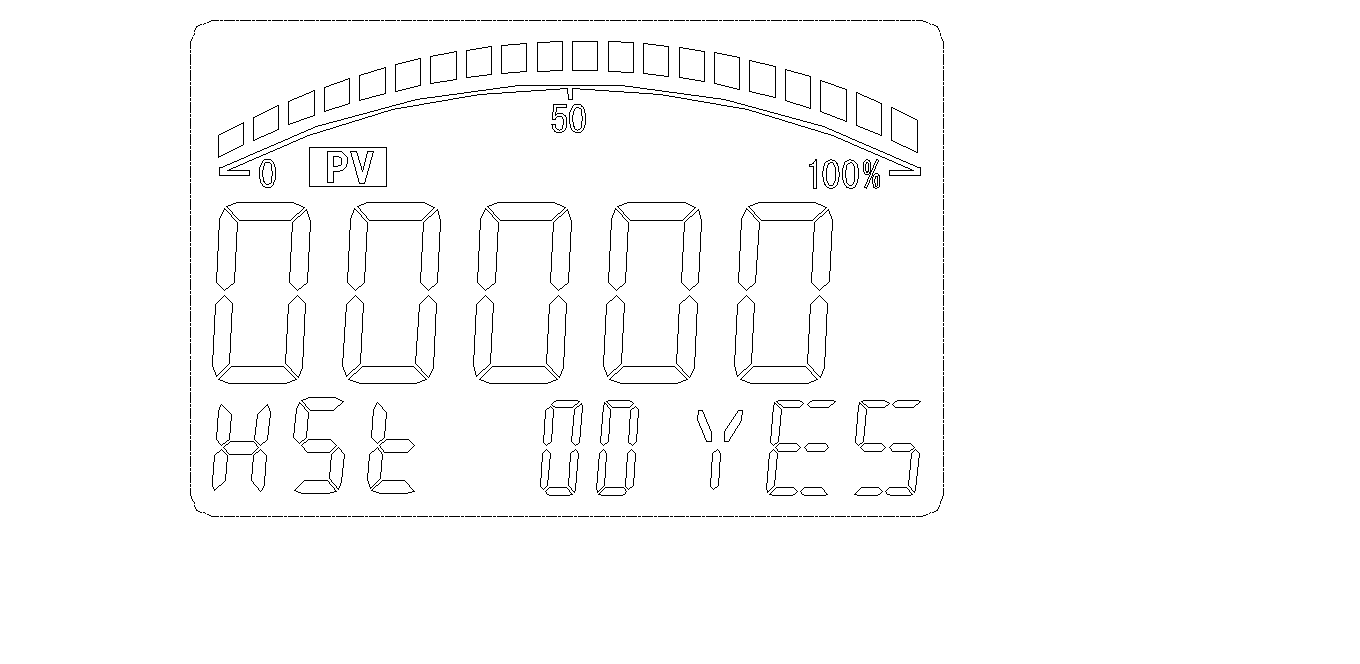

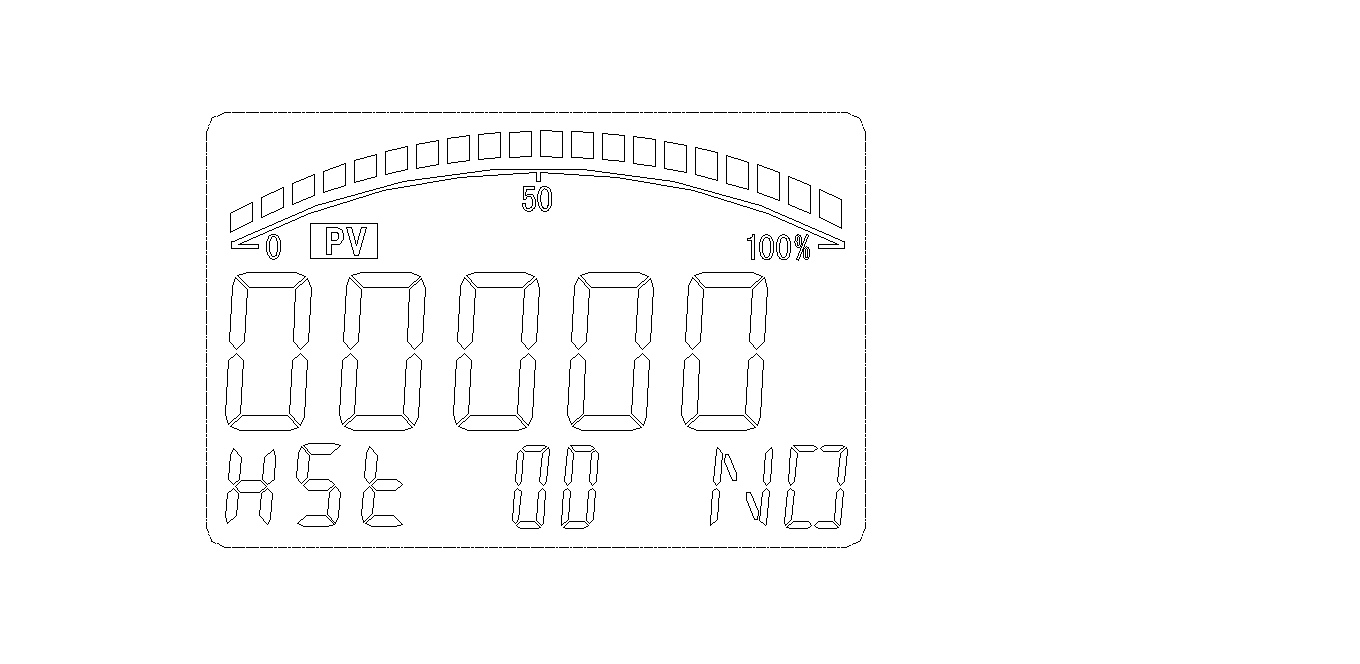

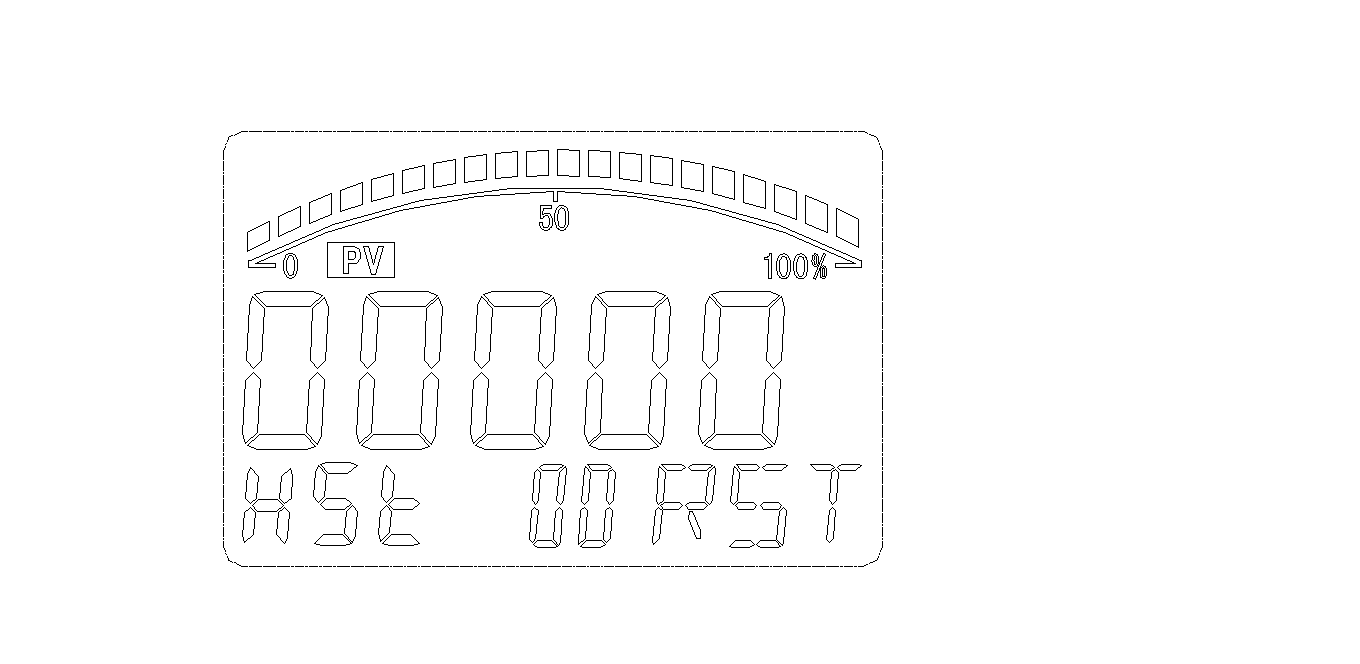

用户满度校准操作		在正常工作状态下，长安“S2”按键3秒钟时间，液晶右下脚显示PWD，提示输入密码，按S2输入密码1，液晶右下角提示NO,YES,RST三种状态，如果确认需要执行操作，选择YES，如果需要放弃操作，选择NO，如果需要复位之前的校准操作，选择RST，S1,S2均可选择。 确认操作按ZERO执行。之后变送器执行相关操作并返回到正常测量状态。   屏幕左下提示操作类型，HST表示清零操作。按照需要选择YES,RST，NO三种状态。YES表示需要认可此次操作，RST表示恢复上次本操作。NO表示不执行此操做。


此智能板卡可做单独温度，单独压力，温压一体变送器。在温压一体模式时，显示屏轮换显示温度和压力，其中PV表示压力，SV表示温度。切换时间受采集间隔控制。
但是在单独温度和单独压力时，显示频直接显示PV测量值，显示屏不会切换。温度和压力类型可以通过校准设置软件来修改。

本版本对按键“ZERO”,“S1”,“S2”的设置功能做了如下调整:
⑴ 长按“S2”重启并搜寻网络。
⑵ 长按“ZERO”或“S1”进入密码输入界面后,输入密码0066可依次对组号、设备号、信道号、网络号进行修改设置.(原密码0001进入的“ZERO”主变量清零操作, “S1”用户零位校准操作保留不变.)

	界面	按键说明
密码输入界面		按键“S1”:循环左移选择. 按键“S2”:加一操作. 按键“ZERO”:确认.
组号设置界面		按键“S1”:进入下一步. 按键“S2”:组号加一操作.
序号设置界面		按键“S1”:进入下一步. 按键“S2”:序号加一操作.
信道号设置界面		按键“S1”:进入下一步. 按键“S2”:信道号加一操作.
网络号设置界面		按键“S1”: 循环左移选择. 按键“S2”: 加一操作 按键“ZERO”:确认
参数保存界面		按键“S1”“S2”: 选择是否保存. 按键“ZERO”:*终确认.





六、工厂校准软件：
工厂校准软件作为工厂生产和现场设置软件，可以对变送器的内部任意参数修改，所以非专业人员请勿操作此软件。
软件的运行环境为WINXP以上系统，对硬件没有要求，目前的主流配置都可以满足要求，软件适配专用数据线通信，所以在使用软件之前，请先安装专用数据线的USB驱动程序。此驱动程序可以直接向常州天利索取。本软件与变送器连接采用虚拟USB连接，使用专用过的USB线连接到变送器表头的miniUSB接口即可点击软件自动查找端口，然后读取数据。

软件的截图：

1.

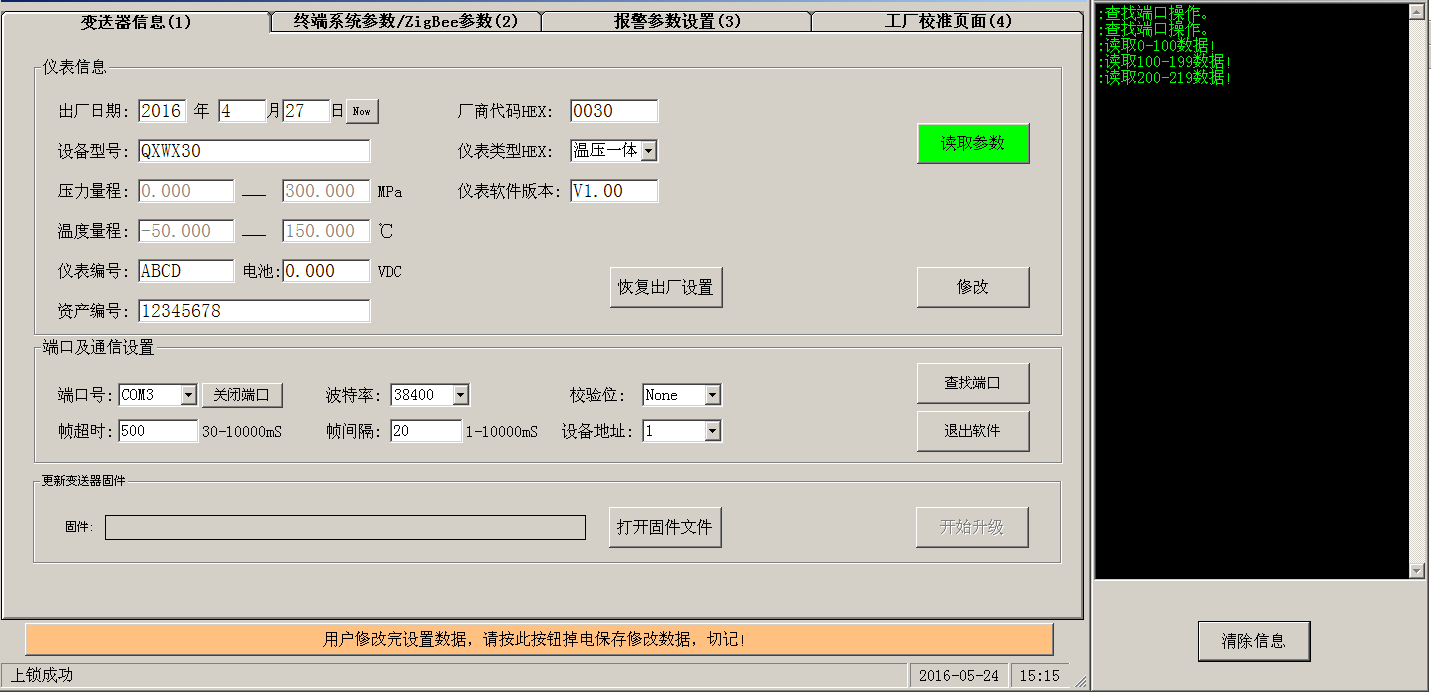

   变送器信息页面：

此页面主要显示变送器的出厂日期，设备型号，厂家代码，资产编号，温度或者压力的测量范围，还有本软件需要使用的端口设置信息。
软件支持变送器升级固件功能，如果有需要更改变送器的配置或者更新功能，则无需返厂，直接使用本软件打开升级数据文件，自动升级为新的功能。支持在现场升级操作。
支持工厂功能恢复，如果客户设置错了数据，可以使用此功能。执行完此功能之后需要重新读取变送器数据。
软件的右边有操作信息输出窗口，次窗口主要提示软件的操作和执行过程信息。同时，在软件的*下边还有状态提示，主要提示的是通信过程状态。
软件均以汉语提示，所以在软件的每个操作按钮上均会有功能提示，解释此功能的意义。非专业人士不要误操作本软件，因为此为工厂级软件，错误的设置和数据修改会导致变送器不能正常工作。

1.

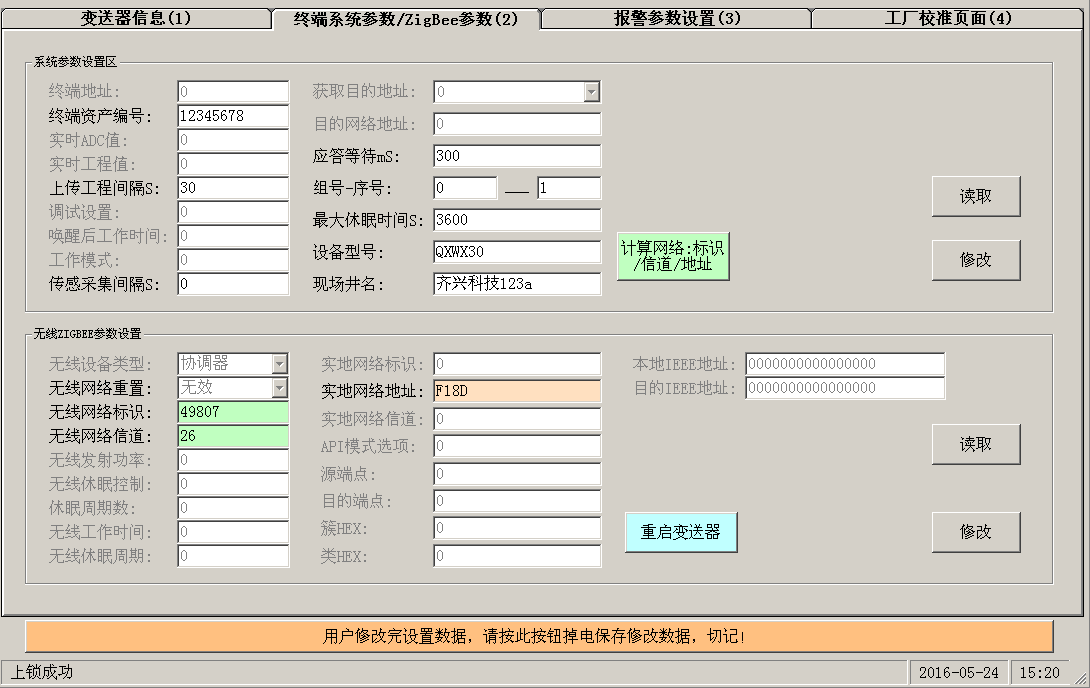

   终端系统参数/zigbee参数：

考虑到无线应用设置的繁杂，在此页面，用户只需要设置好应用的井名称，即可按照协议规定的算法计算出网络号和信道号，网络地址等信息，所以简化了变送器的投入运行。设置完成后修改数据，保存数据，重启变送器即可。变送器会自动按照设置重新寻找网络加入。
组号和序号功能为变送器的附加分组功能，防止在同一个应用里面有多个规格一致的变送器无法区分而设置。无线部分每次均会将以表自身的组号和序号上传给接收器，接收器也会每次验证组号和序号，如果不合适，接收器不会回复变送器数据。所以使用者明白每一个变送器的组号和序号的意义。

1.


此页面主要设置变送器的采集，上传间隔，*大间隔时间，ZIGBEE网络的网络号，信道号，以及现场井名，还有根据井名称生成网络参数。所有参数设置完执行写入操作，写入操作完毕之后用户保存参数。网络参数设置完重启变送器才可以启用本次设定的无线参数。
上传间隔指的是传感器的无线上传间隔时间，时间设置单位是秒。
采集间隔是指传感器的压力，温度信号采集间隔，采集间隔与上传间隔并非一致。所以采集间隔到了并不一定会上传数据，取决于上传间隔的设置。
网络号，网络地址，信道号除非设置者知道具体数值，否则还是使用本软件根据井名自动计算的为依据。灰色框为本产品预留功能。目前无用。

1.

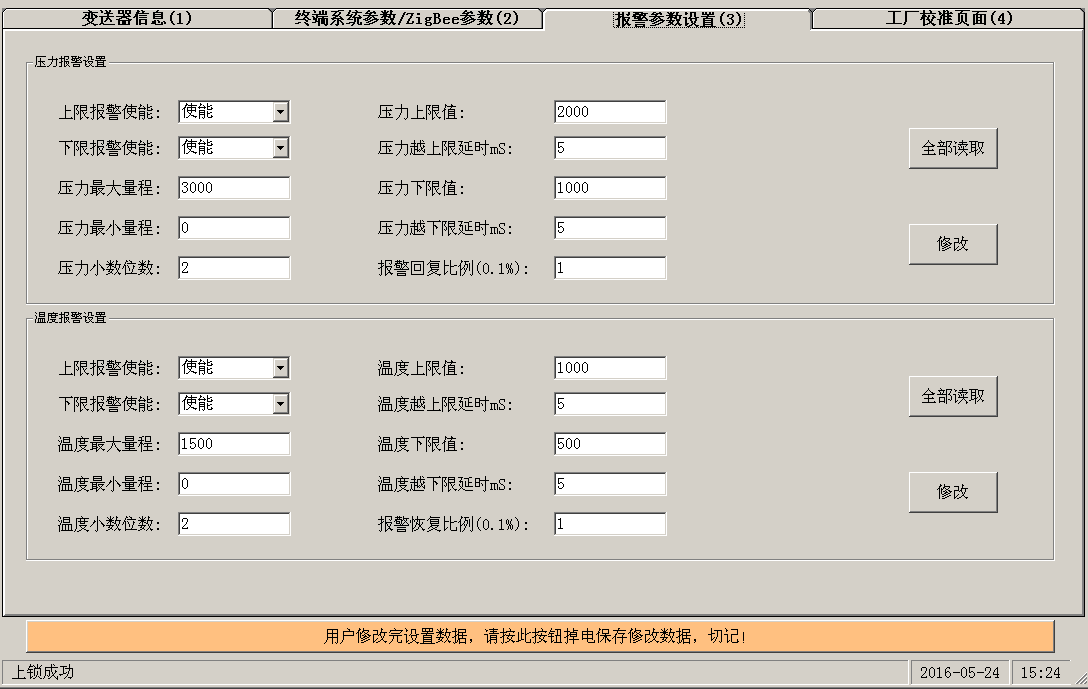

   报警参数设置：

此页面主要设置变送器的报警功能，主要设置项目包括上限值，越上限延时下限值，越下限延时以及报警恢复比例。
报警信号有自己独立的量程范围和小数点设置，此值并非与变送器的工厂设置一致，这是区别，请注意。此处的量程信息只是给接收器的数据，小数点位置不会影响变送器的显示分辨率，但是会影响变送器的报警设置值的量纲，请注意设置。一般工厂数据写入时会自动修改此值的量程和报警设置数据，数据接收器也可以修改这些值。接收器设置数据优先执行。

1.

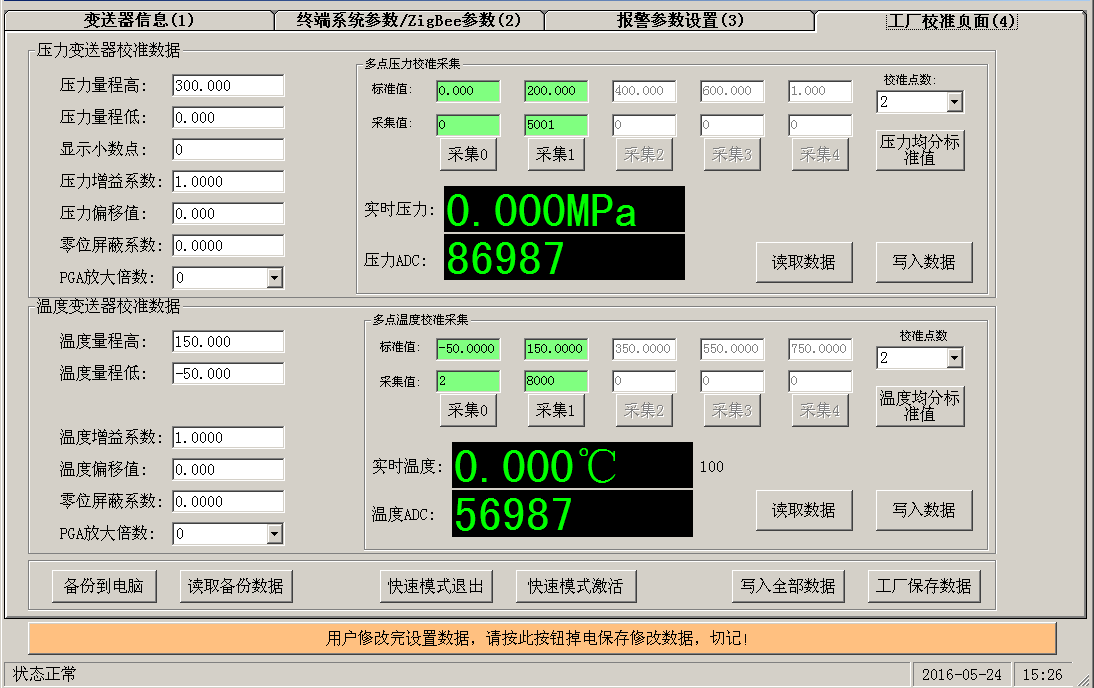

   工厂校准页面：

工厂校准页面主要是温度和压力的校准数据，此为工厂数据。工厂数据参数意义以及设置详细情况咨询常州天利，这里不做太多解释。需要特别说明的是本公司采用多点数据拟合算法，保证压力和温度传感器的数据准确性。可以根据变送器的类型，选择校准温度还是压力通道。工厂数据采集完毕需要写入操作，然后需要执行工厂保存操作数据才会被保存在变送器内部。
所有的用户操作修改完数据执行本页面的写入操作，再执行用户保存操作，否则数据会掉电消失。用户保存操作是软件的*下面长按钮。
工厂校准数据除非知道具体数据意义，否则不要更改，工厂数据更改以后没法恢复，切记。


•
  无线部分：

无线部分采用四化组制定的zigbee模组。
变送器支持心形网络的组网方式，采用ZIGBEE协议传输数据，整体网络拓扑遵守ZIGBEE协议规定。
本变送器支持无线ZIGBEE协议，每次开机或者使用磁铁触发表头内部的磁感应开关，变送器均会首先连接手操器网络，如果没有手操器网络，则会按照调试软件设置的网络信息连接网络，如果连接成功并收到无线接受器的数据，则仪表会在面板上点亮无线天线信号，表示网络已成功连接。

1.
   无线传输的距离受天气，灰尘，遮挡物以及天线增益的影响，所以距离并非是一成不变的，在开阔地带，视距传输距离在500-1000m之间。

2.
   一般变送器需要设置为终端设备，而不能设置为路由设备，路由设备需要长供电，长供电的设备需要外供电源，所以一般的配置是一个接收器被配置为路由器或者协调器，接受变送器的信号，再由协调器或者路由器发送到客户的软件端。

3.
   本公司有配套的无线数据采集器和客户应用软件支持，也支持客户定制化软件开发，满足不同客户的需求。

4.
   本产品完全按照中石化四化建设标准设计，可以直接投入到油田的测控网络，直接适配RTU接受装置，在入网之前只需要设置井名即可完成整个网络参数的配置工作。
