TXFW40系列电子式涡轮流量传感器

品牌:天祥
型号:
价格:点击咨询
400热线:400-119-0288
  • 产品介绍
  • 资料下载
  • 产品模型

一、原理特点

TXFW40电子式涡轮流量传感器又为一款智能流量开关,是一款精巧型流量传感器。具有体积小,设定简便等优点,内置智能电路,可任意设置流量上下限报警值,可远程监控实时流量状况,全参数现场任意设置,其涡轮测量介质通过流量通过传感器智能电路处理后任意编程。

二、产品应用

适用于测量低粘度的介质,如水、柴油、汽油。广泛用于工业自动化领域、石油、化工、冶金、科研等。

三、技术参数及输出

测量口径

DN6-DN250

准确度

≤±2%量程

供电电压

12-30Vdc

介质温度

-20-85

输出类型

开关量,模拟量,脉冲

环境温度

-20-80

输出电流

<500mA

储存温度

-30-85

响应时间

<10ms

表头外壳

不锈钢

开关准确度

≤±0.5%量程

壳体

不锈钢304

电流型模拟输出

≤±0.5%量程

涡轮

不锈钢

接线保护

反相,过载,段落保护

防护等级

IP67

显示

液晶屏

出线方式

M12*1接插件

显示范围

000000-999999

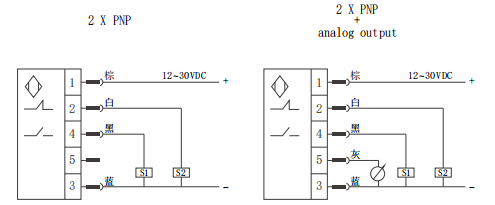

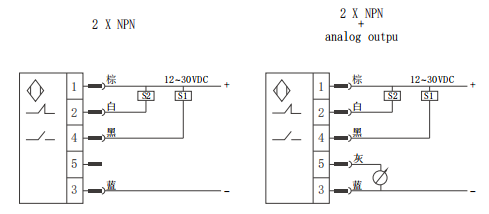

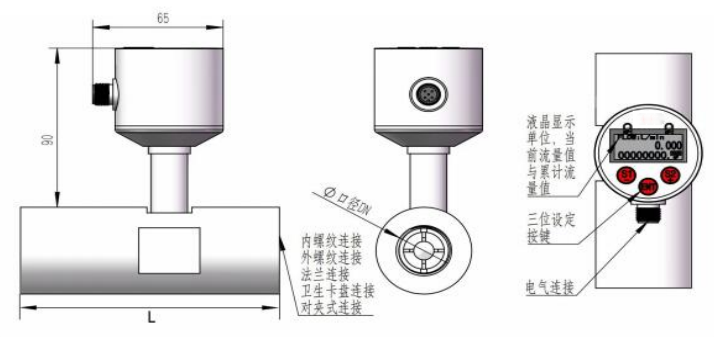

三、接线图及尺寸图

四、流量范围表

公称通径DN(mm)

流量范围(m3/h)

公称压力PN(MPa)

*大压损(MPa)

下限

上限

2

0.03

0.16

6.3

0.15

4

0.04

0.25

0.12

6

0.1

0.6

6.3

16

25

40*

0.08

10

0.2

1.2

0.05

15

0.6

6

0.035

20

0.8

8

25

1

10

32

1.5

15

40

2

20

2.5

0.025

50

4

40

65

8

80

80

10

100

100

20

222

125

25

250

1.6

150

40

400

200

80

800

250

120

1200

300

180

1800

公称直径(mm

法兰连接(1.6MPa

内螺纹

外螺纹

卡箍连接

法兰外径

中心距

孔距

孔数

厚度

本体长度L

过程连接G

本体长度L

过程连接

过程连接外径

本体长度L

4






80

1/4

225

G1/2

50.5

50

6






80

1/4

225

G1/2

50.5

50

8






80

1/4

345

G1/2

50.5

50

10

90

60

14

4

14

80

3/8

345

G1/2

50.5

50

15

95

65

14

4

14

110

1/2

75

G1(33.2)

50.5

75

20

105

75

14

4

16

133

3/4

85

G1(33.2)

50.5

85

25

115

85

14

4

16

150

1

100

G11/441.9)

50.5

100

32

140

100

18

4

18

172

1'1/4

120

G11/247.8)

50.5

120

40

150

110

18

4

18

185

1'1/2

140

G2(59.6)

64

140

50

165

125

18

4

20

200

2

150

G21/2(75.1)

78

150

65

185

145

18

4

20

235

2'1/2

175

G3

91

175

80

200

160

18

8

20

260

3

200


106

200

100

220

180

18

8

22



220


119

220

125

250

210

18

8

22



250




150

285

240

22

8

24



300




200

340

295

22

12

26



360




250

400

355

26

12

28



400




300

460

410

26

12

32



500




五、选型表

TXFW40-

015

DC

S2

M

Q

详述

TXFW40-






TXFW40电子式涡轮流量传感器


006





测量口径DN6


010





测量口径DN10


015





测量口径DN15


020





测量口径DN20


025





测量口径DN25


032





测量口径DN32


040





测量口径DN40


050





测量口径DN50


065





测量口径DN65


080





测量口径DN80


100





测量口径DN100


125





测量口径DN125


150





测量口径DN150


200





测量口径DN200


250





测量口径DN250



DC




DC24V±20%供电




S2



两路开关




SF



二路开关量+脉冲输出




A3



二路开关量+模拟量4...20mA输出





M


外螺纹连接(适用于≤DN50)





K


内螺纹连接(适用于≤DN50)





F


法兰式连接(适用于≥DN15)





H


卫生卡箍连接适用于≤DN100)






Q

M12*1接插件


TXFW40电子式涡轮流量传感器.pdf
