TL0402压力开关/压力控制器

品牌:天祥
型号:TL0402
价格:点击咨询
400热线:400-119-0288
视频:
  • 产品介绍
  • 资料下载
  • 产品专题

概述
TL0402压力开关/压力控制器采用带泄油口的活塞式传感器,可用于中性液压油等介质。
TL0402压力开关/压力控制器的设定值可调,调节范围0.3~40MPa。

主要技术性能
开关元件 微动开关
外壳防护等级 IP65(符合DIN40050,与GB4208中IP65相当)
环境温度 -5℃~50℃
介质温度 0~100℃
安装位置 压力接口垂直向下(允许倾斜15°)
抗振性能 TL0402:40m/s2      TL0403:20m/s2
重复性误差 ≤1.5%
触点容量 AC 220V 6A(阻性)

规格
切换差不可调
设定值调节范围
MPa
切换差不大于
MPa
最大允许压力①
MPa
开关切换次数
次/分
压力传感器材料 接口
内螺纹
重量
kg

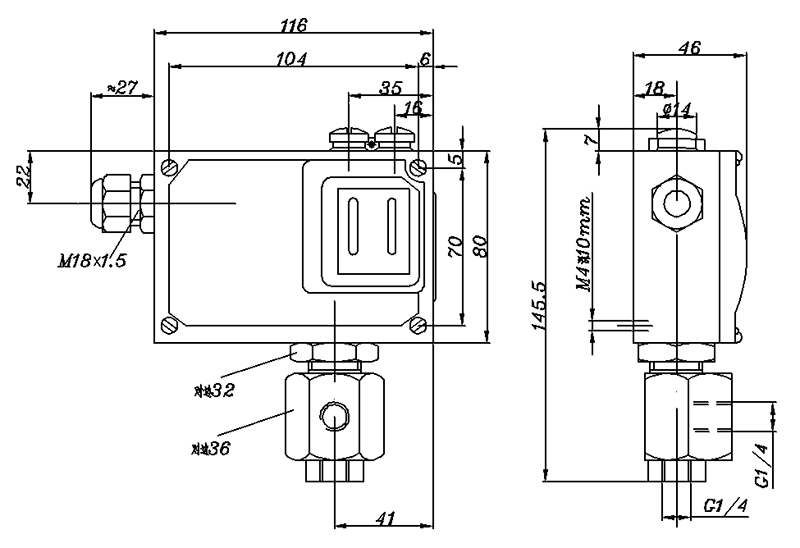

外形尺寸图号 订货目录编号
外壳 活塞
0.3~4 0.4 16 30 镀锌钢 G1/4″ 0.9 01 TL0402.10-191019
0.3~6.3 0.6 16 30 镀锌钢 G1/4″ 0.9 01 TL0402.10-192019
0.5~10 0.9 30 30 镀锌钢 G1/4″ 0.9 01 TL0402.10-202019
0. 5~16 1.2 30 30 镀锌钢 G1/4″ 0.9 01 TL0402.10-203019
1~25 2 80 30 镀锌钢 G1/4″ 0.9 01 TL0402.10-215019
1~40 2.2 80 30 镀锌钢 G1/4″ 0.9 01 TL0402.10-216019



切换差可调
设定值调节范围
MPa
切换差不大于
MPa
最大允许压力①
MPa
开关切换次数
次/分
压力传感器材料 接口
内螺纹
重量
kg
外形尺寸图号 订货目录编号
外壳 活塞
0.3~4 0.6 16 30 镀锌钢 G1/4″ 0.95 01 TL0402.00-191019
0.3~6.3 0.8 16 30 镀锌钢 G1/4″ 0.95 01 TL0402.00-192019
0.5~10 1.2 30 30 镀锌钢 G1/4″ 0.95 01 TL0402.00-202019
0. 5~16 1.6 30 30 镀锌钢 G1/4″ 0.95 01 TL0402.00-203019
1~25 2.6 80 30 镀锌钢 G1/4″ 0.95 01 TL0402.00-215019
1~40 3.5 80 30 镀锌钢 G1/4″ 0.95 01 TL0402.00-216019


切换差不可调(小切换差)
设定值调节范围
MPa
切换差不大于
MPa
最大允许压力①
MPa
开关切换次数
次/分
压力传感器材料 接口
内螺纹
重量
kg
外形尺寸图号 订货目录编号
外壳 活塞
0.3~4 0.3 16 30 镀锌钢 G1/4″ 0.9 01 TL0403.70-191019
0.3~6.3 0.5 16 30 镀锌钢 G1/4″ 0.9 01 TL0403.70-192019
0.5~10 0.7 30 30 镀锌钢 G1/4″ 0.9 01 TL0403.70-202019
0. 5~16 1 30 30 镀锌钢 G1/4″ 0.9 01 TL0403.70-203019
1~25 1.5 80 30 镀锌钢 G1/4″ 0.9 01 TL0403.70-215019
1~40 1.8 80 30 镀锌钢 G1/4″ 0.9 01 TL0403.70-216019

注:①在实际工作中,即使短暂的压力峰值也不能超过此值。
