概述
LZB(J)系列玻璃转子流量计其结构轻巧，工艺精致，外形美观，维护方便，其中DN4~10不必拆下整机即可方便更换锥管和浮子。改流量计具有压力损失小，测量范围宽，对仪表前直管段要求不高等特点。一般用来测量低压、常温、不带颗粒悬浮物的透明液体或气体。采用进口防爆保护罩，针对化工等特殊工业场合，安全系数更为提高。

外形和安装连接尺寸

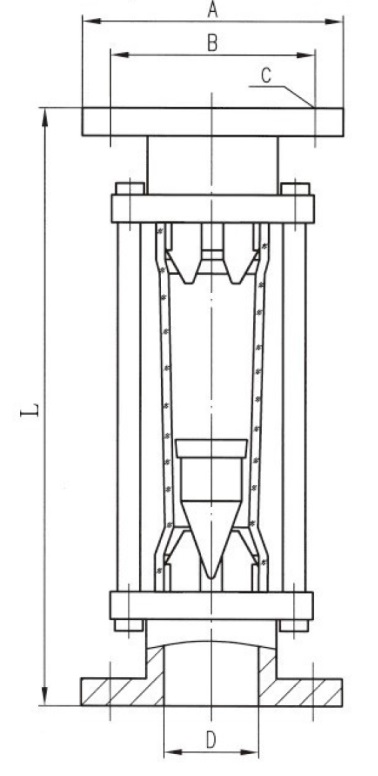

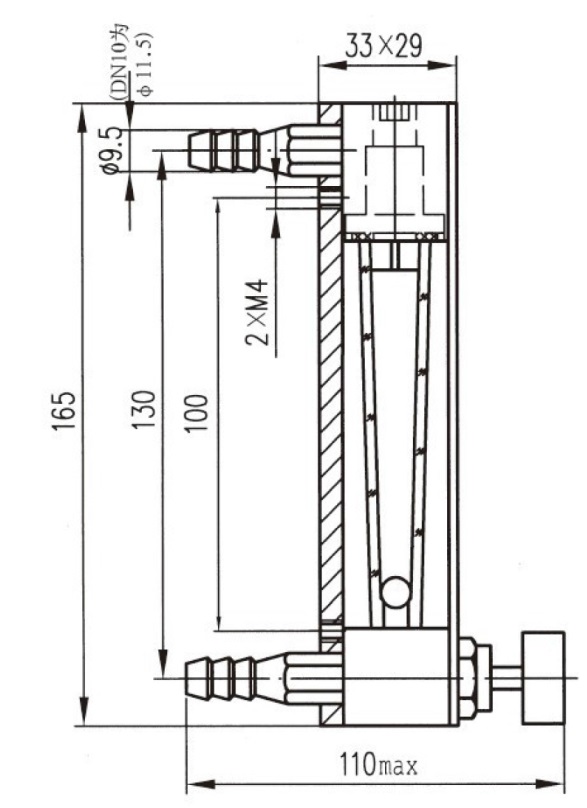

图一、LZB(J)-4~10(F)型流量计外型图图二、LZB-15~100(F)型流量计外型图

公称通径（mm） A（mm） B（mm） C（mm） D（mm） L（mm）

15 φ95 φ65 4-φ14 φ15 450

25 φ115 φ85 4-φ14 φ25 450

40 φ145 φ110 4-φ18 φ40 500

50 φ160 φ125 4-φ18 φ50 500

80 φ185 φ150 4-φ18 φ80 500

100 φ205 φ170 4-φ18 φ100 500

注：法兰标准JB/T 81-94，也可按用户要求。

接触测量流体的零部件材质

型号
材质
零部件 LZB/J-4、6、10 LZB/J-4F、6F、10F LZB-15/25/40/50 LZB-15F~50F LZB-80/100 LZB-80F/100F

浮子不锈钢、铝或玛瑙不锈钢、PTFE或玛瑙不锈钢外包氟塑料不锈钢外包氟塑料

基座不锈钢不锈钢铸铁内涂防腐漆铸铁内衬氟塑料铸铁内涂防腐漆铸铁内衬氟塑料

止挡尼龙氟塑料尼龙氟塑料铸铁氟塑料

密封圈及垫片丁腈橡胶氟橡胶丁腈橡胶氟橡胶丁腈橡胶氟橡胶

导杆 _ _ 不锈钢碳钢外包氟塑料不锈钢碳钢外包氟塑料

公称通径（mm）	A（mm）	B（mm）	C（mm）	D（mm）	L（mm）
15	φ95	φ65	4-φ14	φ15	450
25	φ115	φ85	4-φ14	φ25	450
40	φ145	φ110	4-φ18	φ40	500
50	φ160	φ125	4-φ18	φ50	500
80	φ185	φ150	4-φ18	φ80	500
100	φ205	φ170	4-φ18	φ100	500

型号材质零部件	LZB/J-4、6、10	LZB/J-4F、6F、10F	LZB-15/25/40/50	LZB-15F~50F	LZB-80/100	LZB-80F/100F
浮子	不锈钢、铝或玛瑙	不锈钢、PTFE或玛瑙	不锈钢	外包氟塑料	不锈钢	外包氟塑料
基座	不锈钢	不锈钢	铸铁内涂防腐漆	铸铁内衬氟塑料	铸铁内涂防腐漆	铸铁内衬氟塑料
止挡	尼龙	氟塑料	尼龙	氟塑料	铸铁	氟塑料
密封圈及垫片	丁腈橡胶	氟橡胶	丁腈橡胶	氟橡胶	丁腈橡胶	氟橡胶
导杆	_	_	不锈钢	碳钢外包氟塑料	不锈钢	碳钢外包氟塑料

型号规格和主要技术参数

公称通径（mm）	型号	测量范围		准确度等级	允许被测流体状况
公称通径（mm）	型号	水（20℃）	空气（10325Pa 20℃）	准确度等级	温度（℃）	压力（MPa）
4	LZB-4 LZB-4F	1~10L/h 1.6~16L/h 2.5~25L/h	16~160L/h 25~250L/h 40~400L/h	4级耐腐型6级	-20~120	≤1
6	LZJ-6 LZJ-6F	2.5~25L/h 4~40L/h 6~60L/h	40~400L/h 60~600L/h 100~1000L/h	2.5级耐腐型4级	-20~120	≤1
10	LZJ-10 LZJ-10F	6~60L/h 10~100L/h 16~160L/h	100~1000L/h 160~1600L/h 250~2500L/h	2.5级耐腐型4级	-20~120	≤1
15	LZB-15 LZB-15F	10~100L/h 16~160L/h 25~250L/h 40~400L/h 60~600L/h*	0.25~2.5m³/h 0.4~4m³/h 0.6~6m³/h 1.2~12m³/h 2~20m³/h*	2.5级耐腐型4级	-20~120	≤0.6
25	LZB-25 LZB-25F	40~400L/h 60~600L/h 100~1000L/h 160~1600L/h 250~2500L/h*	1~10m³/h 1.6~16m³/h 2.5~25m³/h 5~50m³/h 6~60m³/h*	1.5级耐腐型4级	-20~120	≤0.6
40	LZB-40 LZB-40F	160~1600L/h 250~2500L/h 400~4000L/h*	4~40m³/h 6~60m³/h 12~120 m³/h	1.5级耐腐型4级	-20~120	≤0.6
50	LZB-50 LZB-50F	400~4000L/h 600~6000L/h 1000~10000L/h*	10~100 m³/h 16~160 m³/h 30~300 m³/h*	1.5级耐腐型4级	-20~120	≤0.6
80	LZB-80 LZB-80F	1000~10000L/h 1600~16000L/h 2500~25000L/h 3600~36000L/h	50~250 m³/h 80~400 m³/h 120~600 m³/h	1.5级耐腐型4级	-20~120	≤0.4
100	LZB-100 LZB-100F	5~25m³/h 8~40 m³/h 20~60 m³/h	120~600 m³/h 200~1000 m³/h 600~1600 m³/h	1.5级耐腐型4级	-20~120	≤0.4

注：a）LZB-15~100F无“*”规格
b）根据用户需要，DN（4~100）可做全不锈钢型流量计
