502/7DZ双触点压力开关/压力控制器

品牌:天祥
型号:502/7DZ
价格:点击咨询
400热线:400-119-0288
视频:
  • 产品介绍
  • 资料下载
  • 产品专题

502/7DZ双触点压力开关/压力控制器采用波纹管式的传感器,可用于中性气体、液体介质。
502/7DZ双触点压力开关/压力控制器的设定值可调,调节范围0.1~2.5MPa。


工作粘度 <1×10-3m2/s
开关元件 微动开关
外壳防护等级 IP54
环境温度 -40℃~50℃
介质温度 0~120℃
安装位置 压力接口垂直向下(允许倾斜15°)
抗振性能 Max 20m/s2
重复性误差 ≤1%
同步性误差 ≤0.5%(指下切换值的同步误差①)
触点容量 AC 220V 6A(阻性)600VA



切换差不可调
设定值
调节
范围
MPa
切换差不大于
MPa
最大允许压力②
MPa
开关切换次数
次/分
压力传感器材料 接  口内螺纹 重量
kg
外形尺寸图号 订货目录编号
外壳 波纹管
-0.1~0 0.011 1 20 黄铜 不锈钢
00Cr17Ni
14Mo2
(316L)
G1/4″ 1.4 01 0810108
-0.1~0.1 0.012 0810208
-0.1~0.16 0.015 0810308
-0.1~0.25 0.018 0810408
0~0.1 0.012 0811108
0~0.16 0.015 0811208
0.01~0.25 0.015 0811308
0.02~0.4 0.045 2 1.25 02 0811408
0.03~0.6 0.054 0811508
0.03~1 0.06 0811608
0.05~1.6 0.12 5 1.3 03 0811708
0.05~2.5 0.15 0811808

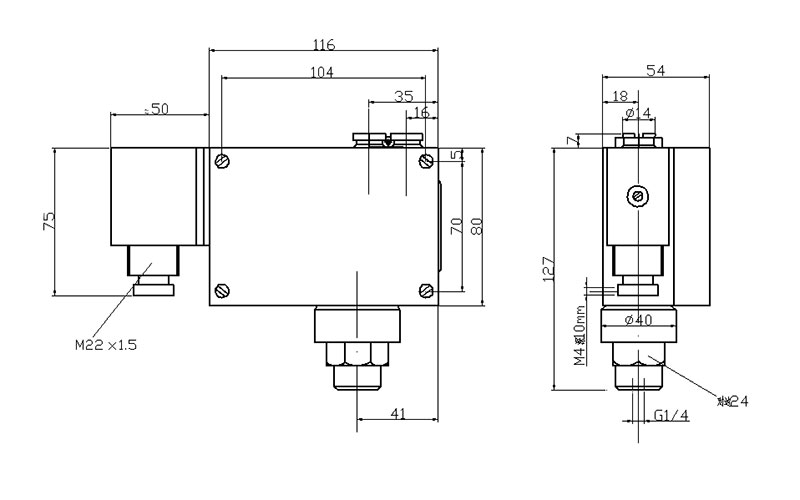

01

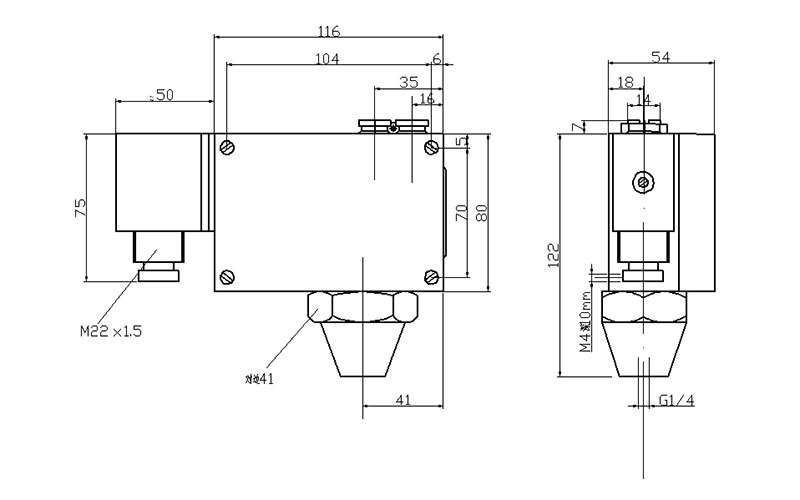

02

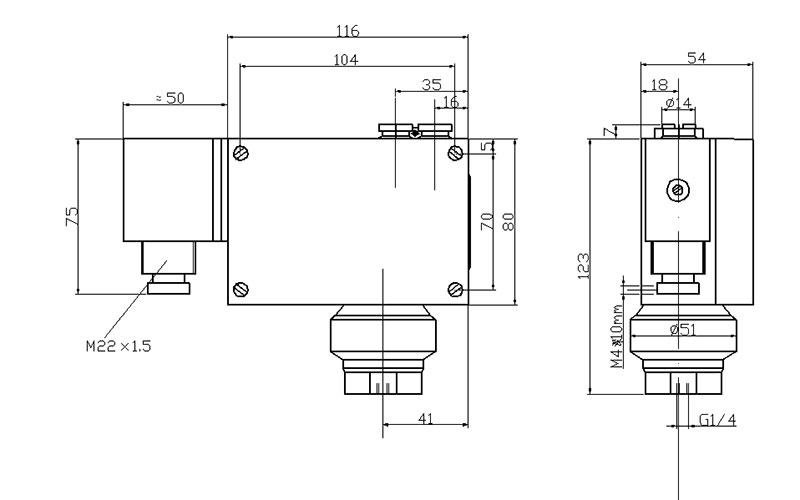

03
