TX-WF16防爆挡板式流量开关-机械式流量开关-

品牌：天祥
型号：TX-WF16
价格：点击咨询
400热线：400-119-0288

产品介绍
资料下载
产品专题

一、原理
叶片式流动开关是利用水的流动力量带动叶片，来测试管内液体是否流动，当液体在管路内没有流动时，弹簧将磁铁往下压叶片成垂直，此时磁簧开关无动作，接点在常开（NO）位置。当管路内有液体流动且液体流量足以将叶片推高约20°~30°时，叶片上方至偏心传动片将磁铁往上推，而磁铁的吸力使磁簧开关动作，此时接点接通（close）。由于管径的不同叶片长度也要随之改变。

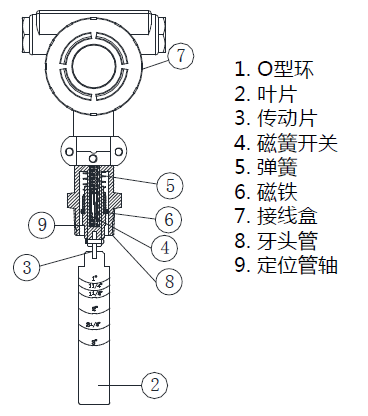

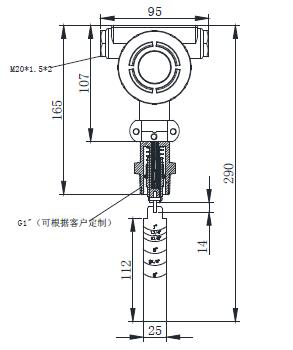

二、结构剖面图

三、产品规格

规格型号	TX-WF16
接线盒材质	Exd II CT6
操作温度	-30℃~100℃
接液材质	SUS304
操作压力	Max.355 PSIG
*大容许压降	3PSIG
设定动作点公差	±25%
重复动作误差	±5%
接点容量	60W220V/200Vdc SPDT

四、流量控制范围表

叶片长度流量值加仑/分管路规格	1"		1-1/2"		2"		2-1/2"		3"
叶片长度流量值加仑/分管路规格	动作	复归	动作	复归	动作	复归	动作	复归	动作	复归
1"	4.7	3.9	10.9	8.3	19.9	16.1
1-1/4"			7.7	6.1	16.5	12.3	31.3	22.8
1-1/2"			5.7	4.5	13.4	9.5	25.2	18.5
2"					8.4	6.3	15.1	12.8	29.7	21.9
2-1/2"							13.9	10	20.4	15.4
3"									17.1	12.8

1加仑=3.7854升

五、安装步骤
1、叶片长度决定动作点位置。先依据导管尺寸及所希望设定动作点的位置来决定叶片长度，然后在叶片上适当的标记线处，将叶片截断。（使用者亦可在非标记线处自行截取适当长度）
2、叶片平面与管截面平行安装，固定在1"NPT牙口上。
3、装配完成时必须确定产品上流动箭头"FLOW"的标记与导管平行。（液体流通的管路必须呈水平）
4、流动开关要固定在T接头时，必须先用止泄带缠绕好后再装到牙口上紧锁即可。

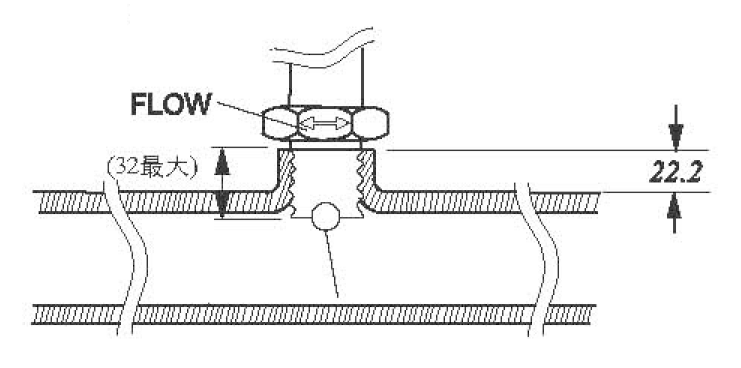

本产品不适合用于1"大小塑料材质导管标准装配示意图如下：

六、注意事项
1、请勿超过目录上表示之压力及温度限制，如被测物会产生瞬间压力或温度，也必须作此点考虑。
2、由于某些被测液体至密度会改变管内温度，温度改变则影响设定位置的刻度；如有此情形发生请与本公司联络。
3、本产品设计可以防震，但震动必须减至**。
4、定时清除管内因被测液体带来的污染，过分污染会影响叶片动作的情形。
5、入线口处安装时应注意密封，以防水汽进入。
6、请勿任意修改产品外型。

TX-WF16防爆挡板式流量开关资料下载
