TL0202压力开关（中压）/压力控制器

概述
TL0202压力开关（中压）/压力控制器采用波纹管式的传感器，可用于空气、气体、水蒸汽等中性气体和水、制冷剂、油等液体介质,可用于真空。
TL0202压力开关（中压）/压力控制器设定值可调，调节范围－0.1～2.5MPa。有特殊要求的，可另行设计调节范围－0.1～6.3MPa。

主要技术性能

	普通型	防爆型
工作粘度	<1×10－3m2/s	<1×10－3m2/s
开关元件	微动开关	密封开关
防爆等级	-	Exde Ⅱ CT4～T6 合格证编号: GYB19.1360X
外壳防护等级	IP65（符合DIN40050，与GB4208中IP65相当）	IP54（符合DIN40050，与GB4208中IP54相当）
环境温度	－40℃～50℃	－40℃～50℃
介质温度	0～120℃	0～120℃
安装位置	-	压力接口垂直向下
抗振性能	TL0202：40m/s2 ；TL0203：20m/s2	Max：20m/s2
重复性误差	≤1%	≤1 %
触点容量	AC  220V  6A(阻性)	DC  250V  0.25A(阻性)  60Wmax AC  250V  5A(阻性)  1250VAmax

规格
TL0202切换差不可调

设定值调节范围 MPa	切换差不大于 MPa	*大允许压力① MPa	开关切换次数 次/分	压力传感器材料		接  口 内螺纹	重量 kg	外形尺寸图号		订货目录编号
				外壳	波纹管			普通型	防爆型	普通型	防爆型
－0.1～0	0.007	1	20	黄铜	不锈钢 (316L)	G1/4	1.0	01	04	TL0202.10-106066	TL0202.50-106066
－0.1～0.1	0.008	1	20	黄铜	不锈钢 (316L)	G1/4	1.0	01	04	TL0202.10-105066	TL0202.50-105066
－0.1～0.16	0.009	1	20	黄铜	不锈钢 (316L)	G1/4	1.0	01	04	TL0202.10-104066	TL0202.50-104066
－0.1～0.25	0.012	1	20	黄铜	不锈钢 (316L)	G1/4	1.0	01	04	TL0202.10-103066	TL0202.50-103066
0～0.1	0.008	1	20	黄铜	不锈钢 (316L)	G1/4	1.0	01	04	TL0202.10-110066	TL0202.50-110066
0～0.16	0.009	1	20	黄铜	不锈钢 (316L)	G1/4	1.0	01	04	TL0202.10-111066	TL0202.50-111066
0.01～0.25	0.01	1	20	黄铜	不锈钢 (316L)	G1/4	1.0	01	04	TL0202.10-145066	TL0202.50-145066
0.02～0.4	0.03	2	20	黄铜	不锈钢 (316L)	G1/4	0.85	02	05	TL0202.10-151066	TL0202.50-151066
0.03～0.6	0.035	2	20	黄铜	不锈钢 (316L)	G1/4	0.85	02	05	TL0202.10-156066	TL0202.50-156066
0.03～1	0.04	2	20	黄铜	不锈钢 (316L)	G1/4	0.85	02	05	TL0202.10-158066	TL0202.50-158066
0.05～1.6	0.08	5	20	黄铜	不锈钢 (316L)	G1/4	0.9	03	06	TL0202.10-167066	TL0202.50-167066
0.05～2.5	0.09	5	20	黄铜	不锈钢 (316L)	G1/4	0.9	03	06	TL0202.10-169066	TL0202.50-169066



TL0202切换差可调

设定值调节范围 MPa	切换差不大于 MPa	*大允许压力① MPa	开关切换次数 次/分	压力传感器材料		接  口 内螺纹	重量 kg	外形尺寸图号		订货目录编号
				外壳	波纹管			普通型	防爆型	普通型	防爆型
－0.1～0	0.019	1	20	黄铜	不锈钢 (316L)	G1/4	1.05	01	04	TL0202.00-106066	TL0202.40-106066
－0.1～0.1	0.021	1	20	黄铜	不锈钢 (316L)	G1/4	1.05	01	04	TL0202.00-105066	TL0202.40-105066
－0.1～0.16	0.022	1	20	黄铜	不锈钢 (316L)	G1/4	1.05	01	04	TL0202.00-104066	TL0202.40-104066
－0.1～0.25	0.024	1	20	黄铜	不锈钢 (316L)	G1/4	1.05	01	04	TL0202.00-103066	TL0202.40-103066
0～0.1	0.016	1	20	黄铜	不锈钢 (316L)	G1/4	1.05	01	04	TL0202.00-110066	TL0202.40-110066
0～0.16	0.02	1	20	黄铜	不锈钢 (316L)	G1/4	1.05	01	04	TL0202.00-111066	TL0202.40-111066
0.01～0.25	0.024	1	20	黄铜	不锈钢 (316L)	G1/4	1.05	01	04	TL0202.00-145066	TL0202.40-145066
0.02～0.4	0.08	2	20	黄铜	不锈钢 (316L)	G1/4	0.9	02	05	TL0202.00-151066	TL0202.40-151066
0.03～0.6	0.09	2	20	黄铜	不锈钢 (316L)	G1/4	0.9	02	05	TL0202.00-156066	TL0202.40-156066
0.03～1	0.1	2	20	黄铜	不锈钢 (316L)	G1/4	0.9	02	05	TL0202.00-158066	TL0202.40-158066
0.05～1.6	0.19	5	20	黄铜	不锈钢 (316L)	G1/4	0.95	03	06	TL0202.00-167066	TL0202.40-167066
0.05～2.5	0.2	5	20	黄铜	不锈钢 (316L)	G1/4	0.95	03	06	TL0202.00-169066	TL0202.40-169066



TL0203切换差不可调（小切换差，无防爆型）

设定值调节范围 MPa	切换差不大于 MPa	*大允许压力① MPa	开关切换次数 次/分	压力传感器材料		接  口内螺纹	重量 kg	外形尺寸图号	订货目录编号
				外壳	波纹管
－0.1～0	0.0045	1	20	黄铜	不锈钢 (316L)	G1/4	1.0	01	TL0203.70-106066
－0.1～0.1	0.005	1	20	黄铜	不锈钢 (316L)	G1/4	1.0	01	TL0203.70-105066
－0.1～0.16	0.0065	1	20	黄铜	不锈钢 (316L)	G1/4	1.0	01	TL0203.70-104066
－0.1～0.25	0.01	1	20	黄铜	不锈钢 (316L)	G1/4	1.0	01	TL0203.70-103066
0～0.1	0.0045	1	20	黄铜	不锈钢 (316L)	G1/4	1.0	01	TL0203.70-110066
0～0.16	0.006	1	20	黄铜	不锈钢 (316L)	G1/4	1.0	01	TL0203.70-111066
0.01～0.25	0.007	1	20	黄铜	不锈钢 (316L)	G1/4	1.0	01	TL0203.70-145066
0.02～0.4	0.016	2	20	黄铜	不锈钢 (316L)	G1/4	0.85	02	TL0203.70-151066
0.03～0.6	0.02	2	20	黄铜	不锈钢 (316L)	G1/4	0.85	02	TL0203.70-156066
0.03～1	0.03	2	20	黄铜	不锈钢 (316L)	G1/4	0.85	02	TL0203.70-158066
0.05～1.6	0.05	5	20	黄铜	不锈钢 (316L)	G1/4	0.85	02	TL0203.70-167066
0.05～2.5	0.06	5	20	黄铜	不锈钢 (316L)	G1/4	0.85	02	TL0203.70-169066

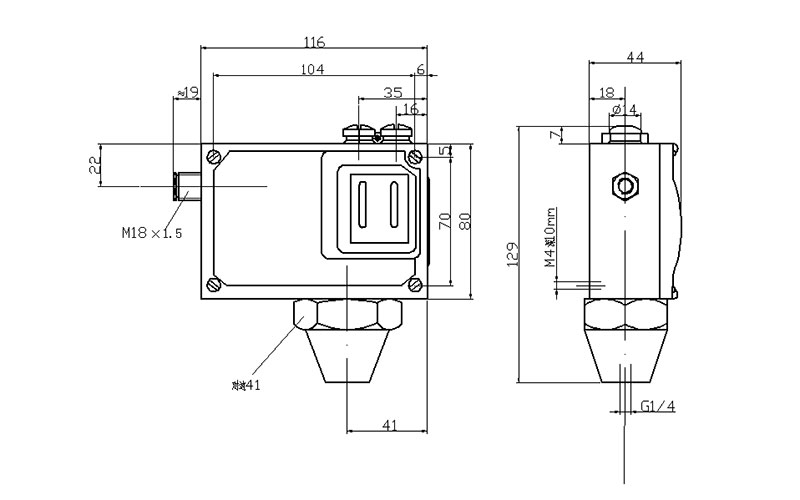

01

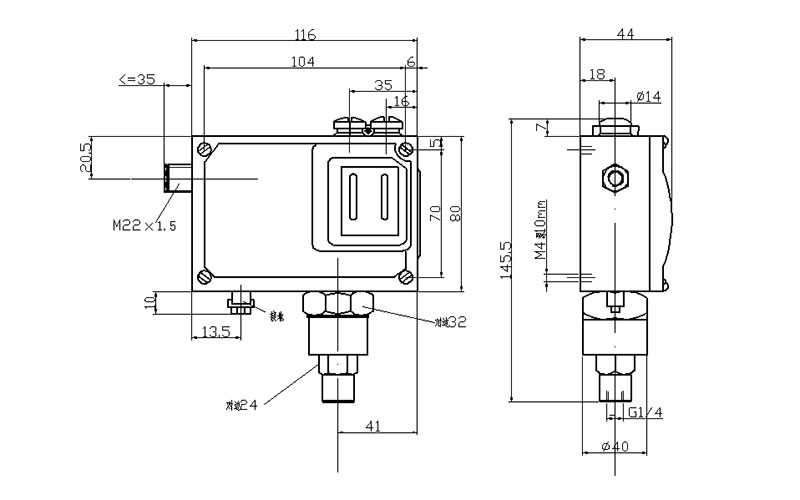

02

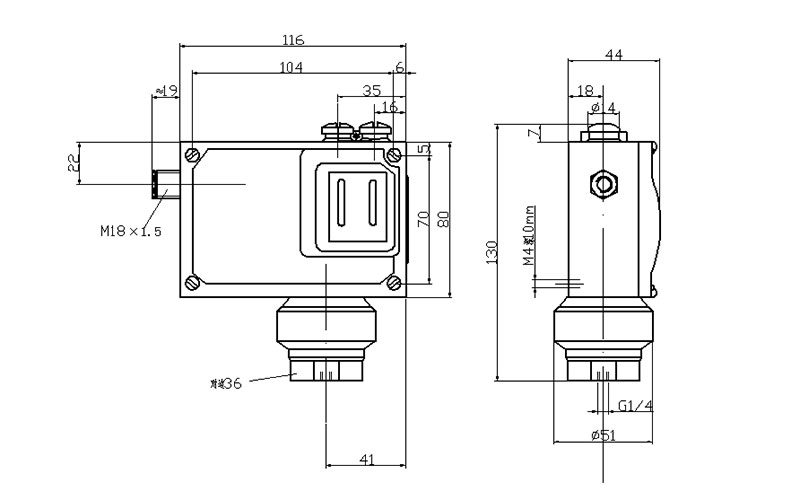

03

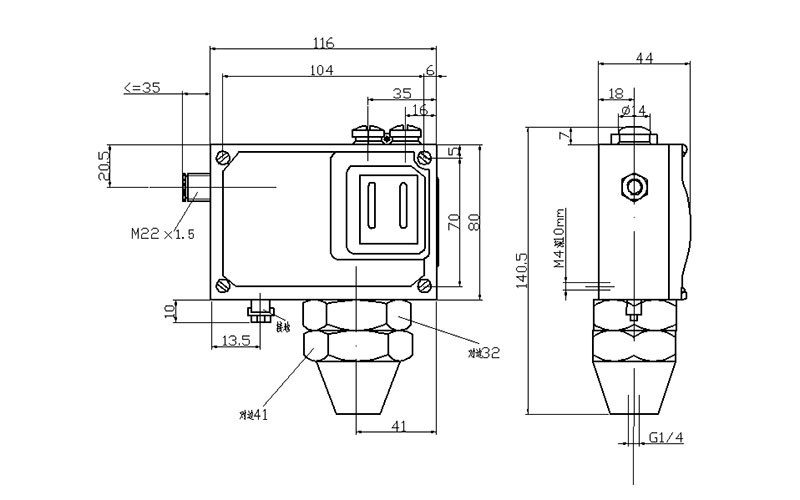

04

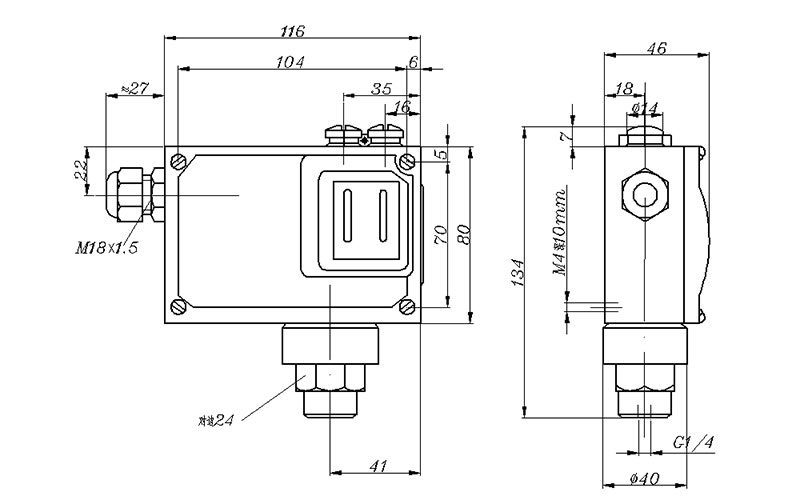

05

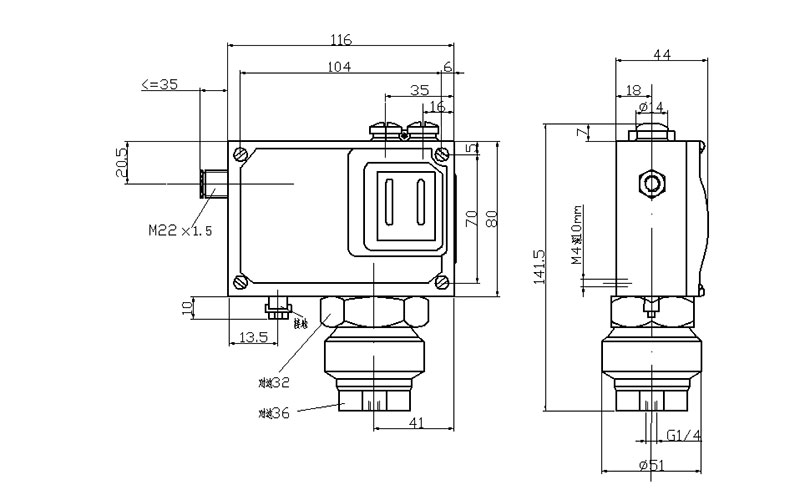

06
