GA24型玻璃转子流量计

品牌:天祥
型号:GA24型
价格:点击咨询
手机:18360835860
  • 产品介绍
  • 资料下载
  • 产品专题

概述
该三种流量计产品有普通型、耐腐型及多种连接方式。可动法兰连接,便于安装维修,其中GA24型不必从管道上拆下即可方便地更换锥管和浮子。GA24型防爆玻璃保护面罩,针对化工等特殊工业场合,安全系数有提高。

主要技术参数:

测量范围 水(20℃)(4~36000)L/h
空气(1.013×105Pa,20℃)(0.12~1000)m3/h
范围度 10:1
准确度等级 1级,1.6级
锥管 NG60:光管;FG60:带筋管
长度:300mm
标尺:DN(15~50)NG60锥管:毫米标尺级流量标尺
FG60锥管:百分标尺及流量标尺
DN80:刻度流量标尺
浮子 NG60锥管:A III
FG60锥管:C III、DIII、 CIIIL、DIIIL、ZIII
允许被测流体状况 *大压力(MPa)DN15、DN25:1.0;
DN40:0.9;DN50:0.7;DN80:0.5
介质温度:-5℃~+120℃
环境温度:-20℃~+100℃,-20℃+65℃

型号规格(见表一、表二)
型号规格一(NG60锥管、A III浮子)

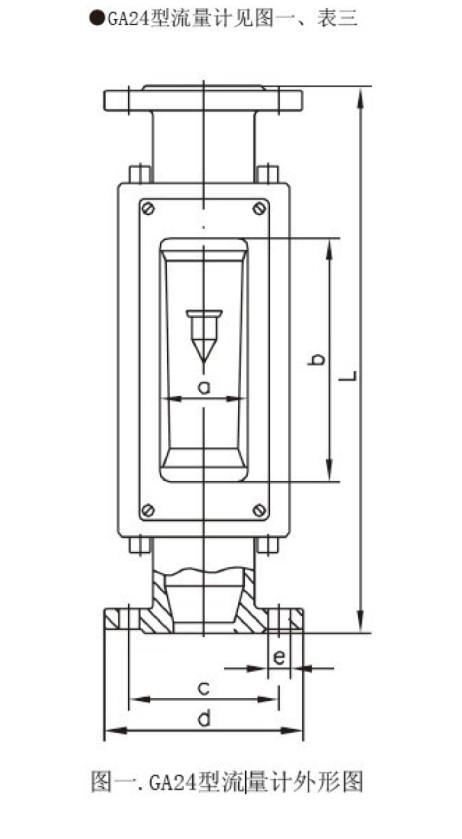

外形和安装连接尺寸


公称通径(mm) 窗口尺寸a×b(mm) L(mm) C(mm) d(mm) e(mm) 重量(kg)
15 37×302 500 φ65 φ95 4×φ14 6
25 52×294 500 φ85 φ115 4×φ14 10
40 64×278 500 φ110 φ145 4×φ18 13
50 94×266 500 φ125 φ160 4×φ18 18
80 132×266 500 φ150 φ185 4×φ18 32


注:JB/T 81-94也可按用户要求

接触测量流体的零部件材质

型号 零部件材料
浮子 基座 密封圈及垫片 止挡 接头 接头座(VA10型)
GA24-(15~50) 不锈钢

尼龙
衬氟塑料
铸铁 硅橡胶 氟橡胶
GA24-(15~50)F 不锈钢

尼龙
衬氟塑料
衬氟塑料 氟橡胶 氟橡胶
GA24-80 不锈钢

尼龙
衬氟塑料
铸铁 硅橡胶 氟橡胶
GA24-80F 不锈钢

尼龙
衬氟塑料
衬氟塑料 氟橡胶 氟橡胶
VA/SA/FA10-() 不锈钢

尼龙
衬氟塑料
丁腈橡胶 氟橡胶 铝(VA10型为不锈钢)
VA/SA/FA10-()F 不锈钢

尼龙
衬氟塑料
氟橡胶 氟橡胶 不锈钢 不锈钢
VA20-() 不锈钢

尼龙
衬氟塑料
丁腈橡胶 氟橡胶 碳钢
VA/SA/FA20-()F 不锈钢

尼龙
衬氟塑料
氟橡胶 氟橡胶 不锈钢

注:基座浮子可做316或316L材质,请在订货时注明。

型号规格和主要技术参数

公称通径(mm) 型号 测量范围 压损(Pa)
普通型 耐腐型 水(20℃,L/h) 空气(1.013×105Pa 20℃,m3/h)
15 GA24-15
VA/SA/FA10-15
VA20-15
GA24-15F
VA/SA/FA10-15F
VA20-15F
4~40
6.3~63
10~100
16~160
25~250
40~400
63~630
0.12~1.2
0.2~2
0.3~3
0.5~5
0.8~8
1.2~12
2~20
1000
1100
1200
1700
2000
2500
3000
25 GA24-25
VA/SA/FA10-25
VA20-25
GA24-25F
VA/SA/FA10-25F
VA20-25F
63~630
100~1000
160~1600
250~2500
2~20
3~30
5~50
6~60
2800
4000
5000
6000
40 GA24-40
VA/SA/FA10-40
VA20-40
GA24-40F
VA/SA/FA10-40F
VA20-40F
160~1600
250~2500
400~4000
5~50
8~80
12~120
3400
4000
5000
50 GA24-50
VA/SA/FA10-50
VA20-50
GA24-50F
VA/SA/FA10-50F
VA20-50F
400~4000
630~6300
1000~10000
12~120
20~200
30~300
4800
6500
8500
80 GA24-80 GA24-80F 1600~16000
2500~25000
3600~36000
40~400
60~600
100~1000
8000
9000
9600

表一

型号规格二(FG60锥管、CIII、DIII、CIIIL、DIIIL、ZIII浮子)

公称通径(mm) 型号 测量范围
普通型 耐腐型 水(20℃,L/h) 空气(1.013×105Pa 20℃,m3/h)
浮子 浮子
CIII DIII CIIIL DIIIL ZIII DIII DIIIL
15 GA24-15
VA/SA/FA10-15
VA20-15
GA24-15F
VA/SA/FA10-15F
VA20-15F
16~160
25~250
40~400
20~200
30~300
46~460
10~100
16~1600
25~2500
12~120
19~190
30~300
19~190
36~360
65~650
0.6~6
0.9~9
1.3~13
0.4~4
0.6~6
0.9~9
25 GA24-25
VA/SA/FA10-25
VA20-25
GA24-25F
VA/SA/FA10-25F
VA20-25F
63~630
100~1000
160~1600
80~800
120~1200
200~2000
40~400
63~630
100~1000
50~500
80~800
120~1200
100~1000
170~1700
300~3000
2.2~22
3.8~38
6~60
1.6~16
2.5~25
4~40
40 GA24-40
VA/SA/FA10-40
VA20-40
GA24-40F
VA/SA/FA10-40F
VA20-40F
250~2500 300~3000 160~1600 200~2000 500~5000 9~90 6~60
50 GA24-50
VA/SA/FA10-50
VA20-50
GA24-50F
VA/SA/FA10-50F
VA20-50F
400~4000
630~6300
500~5000
800~8000
250~2500
400~4000
300~3000
500~5000
800~8000
1500~15000
15~150
22~220
10~100
16~160

表二
注:a.进入流量计的压力,液体至少是压损的2倍,气体至少为5倍压损。
b.表一规格可生产耐腐型四氟浮子,*大流量比普通型低一流量等级。
C.压力损失数据是水和空气在*大流量时的压力损失值。
