505/505E 数字式蒸汽轮机控制器

描述

    伍德沃德505/505E数字式控制器可用于控制工业汽轮机、小电网涡轮发电机或透平膨胀机。控制器由印刷电路板和外壳组成，通常镶嵌在控制面板上。对于应用环境较为恶劣的情况，也可选用背板安装型式，安全等级为NEMA
4X。

505/505E的前部为操作面板。面板上具有两行英语的LED显示屏，可用来显示实际监控值和设定值。接插形式的接线端子使电气接线简单易行。

功能

505/505E功能如下：

    •速度/频率控制

    •汽轮机或发电机负荷控制/限制

    •汽轮机进汽压力控制/限制

    •汽轮机背压控制/限制

    •外网输入输出电量控制/限制

    •机组间同步负荷分配(使用DSLC控制器)

    •补汽和/或抽汽压力控制/限制

    •与机组负荷直接相关的过程控制

特点

    •临界转速超越(2个临界转速区)

    •自动顺序启机(兼顾冷态启机和热态启机)

    •阀位限制器

    •安全性(编程的密码保护)

    •转速/负荷双动态参数控制

    •首出停机指示

    •采用有源转速传感器时，转速过零检测(<0.5Hz)

    •超速停机峰值转速记录

    •控制面板上具有两个可编程功能键

    •手阀操作

    •两个独立的Modbus通讯口

    •速度/负荷、辅助控制、串级控制和抽汽/补汽远程模拟量给定

    •程序上载/下载功能

应用

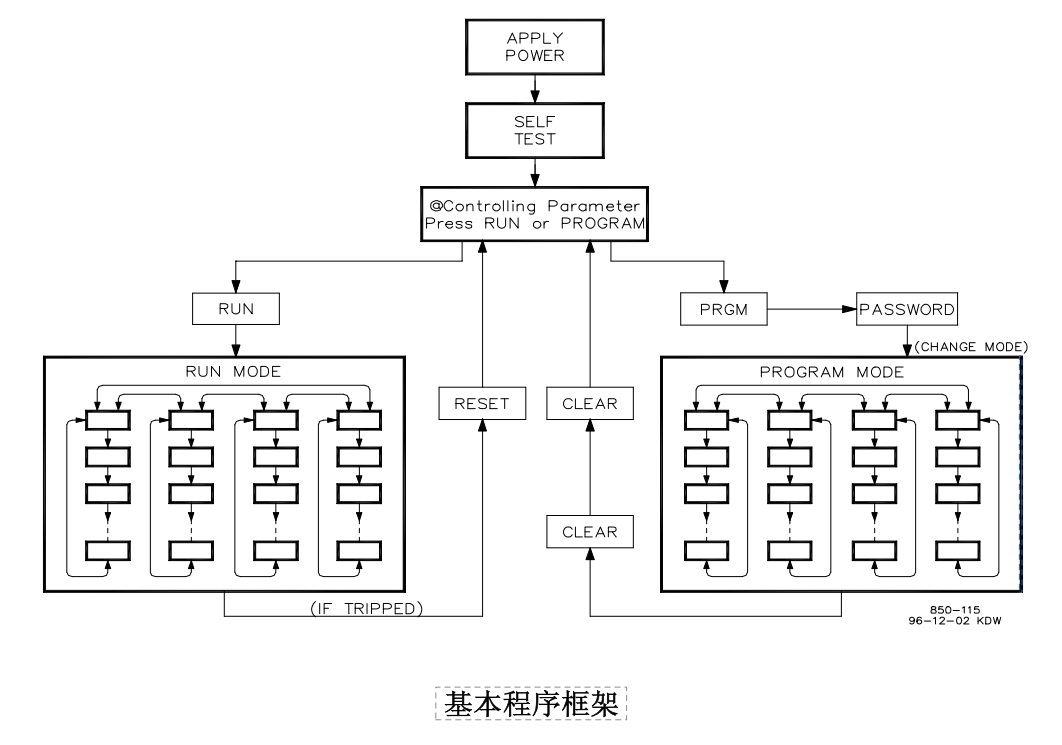

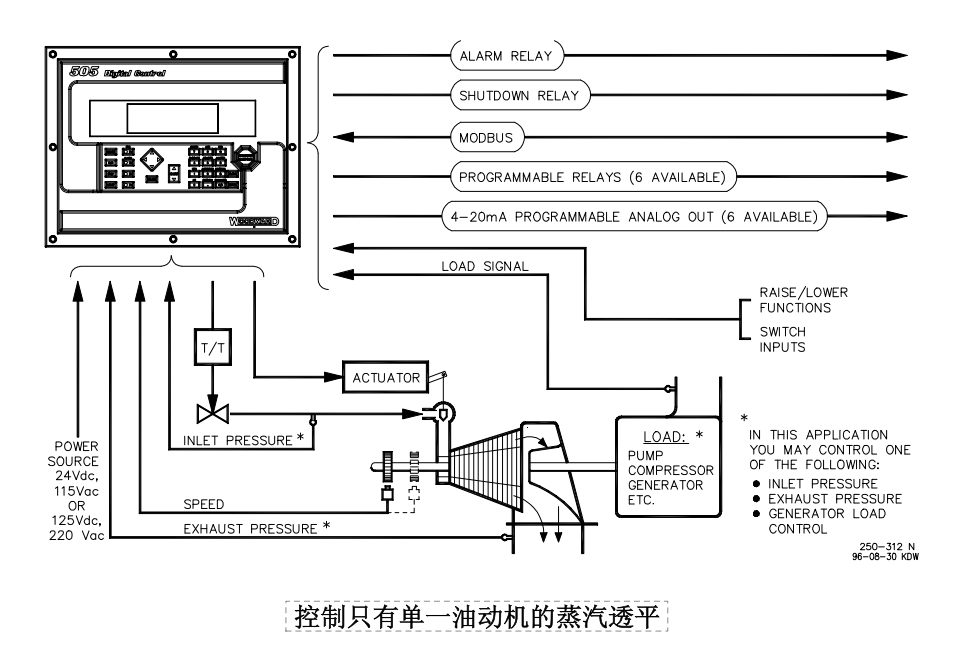

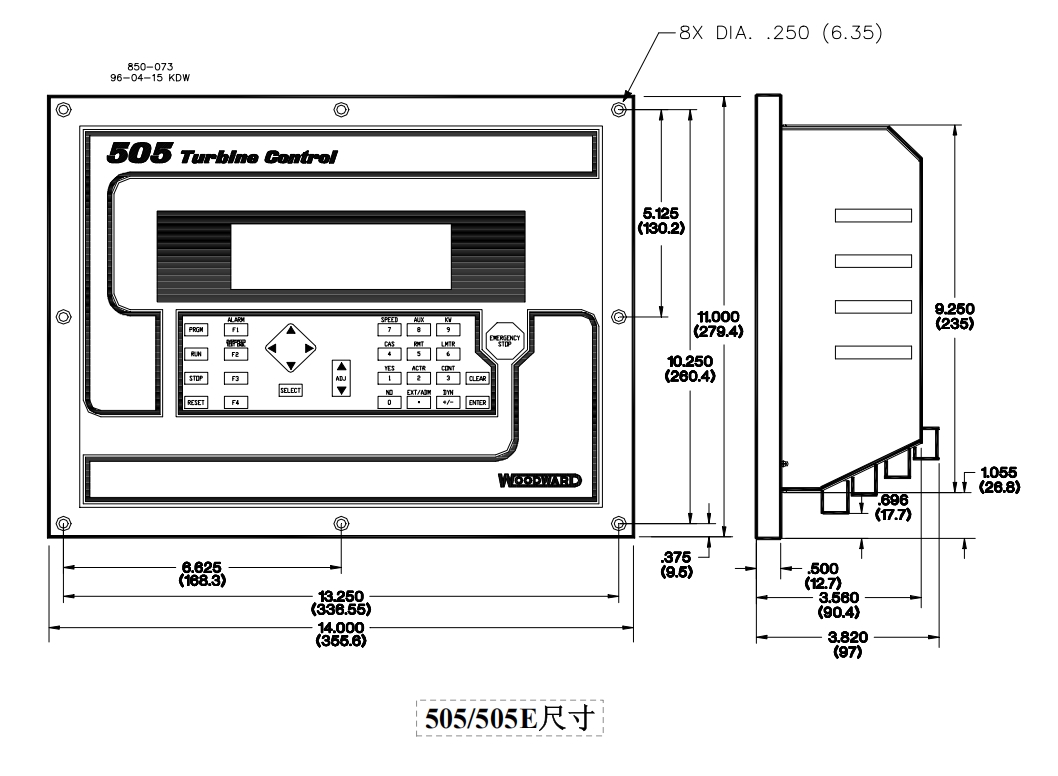

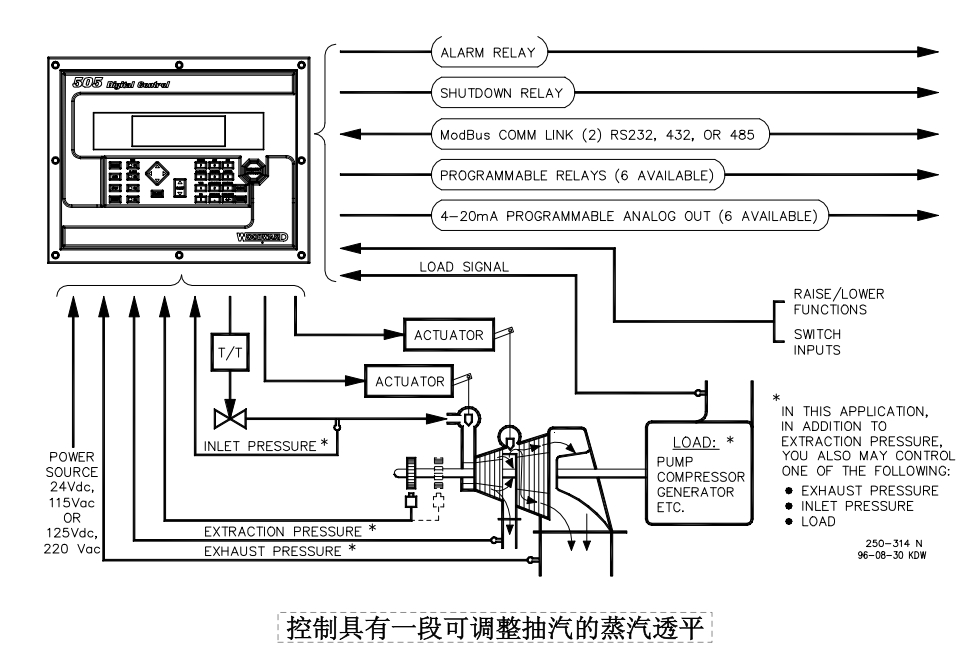

    505/505E控制器是专为各种结构尺寸的蒸汽轮机控制而设计的。505适用于驱动具有一个或两个进汽阀执行器的汽轮机。505E适用于单一抽汽和/或补汽式汽轮机。505/505E控制器均为现地可编程形式。控制器的编程菜单使现场工程师可以根据发电机应用或驱动机械负荷应用的要求有针对性的配置参数。505/505E可独立运行，也可与分布式控制系统(DCS)结合使用。
