TL4007差压开关/差压控制器

品牌:天祥
型号:TL4007
价格:点击咨询
400热线:400-119-0288
  • 产品介绍
  • 资料下载
  • 产品模型

概述
TL4007差压开关/差压控制器采用波纹管式的传感器,可用于无腐蚀性的气体和液体介质。
TL4007差压开关/差压控制器的设定值可调,调节范围0.02~3MPa,其工作压力范围0.05~6.3MPa。

主要技术性能

 普通型防爆型
工作粘度<1×10-3m2/s<1×10-3m2/s
开关元件微动开关密封开关
防爆等级-Exde Ⅱ CT4~T6
外壳防护等级IP65IP65
环境温度-25℃~40℃-25℃~50℃
介质温度0~120℃0~95℃
安装位置-压力接口垂直向下
抗振性能TL4007:40m/s2   TL4008:20m/s2Max:20m/s2
重复性误差≤1%≤1%
触点容量AC  220V  6A(阻性)DC  250V  0.25A(阻性)  60Wmax
AC  250V  5A(阻性)  1250VAmax

TL4007切换差不可调

设定值
调节范围
MPa
切换差
不大于
MPa
工作
压力范围
①MPa
*大允许压力
②MPa
开关切换次数
次/分
压力传感器材料接口
外螺纹
重量
kg
外形尺寸图号订货目录编号
外壳波纹管普通型防爆型普通型防爆型
0.02~0.10.040.05~0.6210黄铜不锈钢(316L)G1/21.100103TL4007.12-147056TL4007.52-147056
0.02~0.160.040.05~0.6210黄铜不锈钢(316L)G1/21.100103TL4007.12-148056TL4007.52-148056
0.025~0.250.050.05~0.6210黄铜不锈钢(316L)G1/21.100103TL4007.12-154056TL4007.52-154056
0.03~0.40.060.05~0.6210黄铜不锈钢(316L)G1/21.100103TL4007.12-155056TL4007.52-155056
0.05~0.60.10.1~2.5310黄铜不锈钢(316L)G1/21.050204TL4007.12-164056TL4007.52-164056
0.05~10.120.1~2.5310黄铜不锈钢(316L)G1/21.050204TL4007.12-166056TL4007.52-166056
0.05~1.60.140.1~2.5310黄铜不锈钢(316L)G1/21.050204TL4007.12-167056TL4007.52-167056
0.1~30.20.4~6.3710黄铜不锈钢(316L)G1/21.050204TL4007.12-179056TL4007.52-179056

TL4008切换差不可调(小切换差,无防爆型)

设定值
调节范围
MPa
切换差
不大于
MPa
工作压力范围
①MPa
*大允许压力
②MPa
开关切换次数
次/分
压力传感器材料接口
外螺纹
重量
kg
外形尺寸图号订货目录编号
外壳波纹管
0.02~0.10.020.05~0.6210黄铜不锈钢(316L)G1/21.1001TL4008.70-147056
0.02~0.160.020.05~0.6210黄铜不锈钢(316L)G1/21.1001TL4008.70-148056
0.025~0.250.0250.05~0.6210黄铜不锈钢(316L)G1/21.1001TL4008.70-154056
0.03~0.40.030.05~0.6210黄铜不锈钢(316L)G1/21.1001TL4008.70-155056
0.05~0.60.050.1~2.5310黄铜不锈钢(316L)G1/21.0502TL4008.70-164056
0.05~10.060.1~2.5310黄铜不锈钢(316L)G1/21.0502TL4008.70-166056
0.05~1.60.060.1~2.5310黄铜不锈钢(316L)G1/21.0502TL4008.70-167056
0.1~30.150.4~6.3710黄铜不锈钢(316L)G1/21.0502TL4008.70-179056

注:①为高压口的介质压力范围。
        ②在实际工作中,两个压力口介质短暂的压力峰值也不能超过此值。
 备注:接口有外螺纹M20*1.5、M14*1.5,内螺纹G1/4,接口如有特殊要求可另行设计。

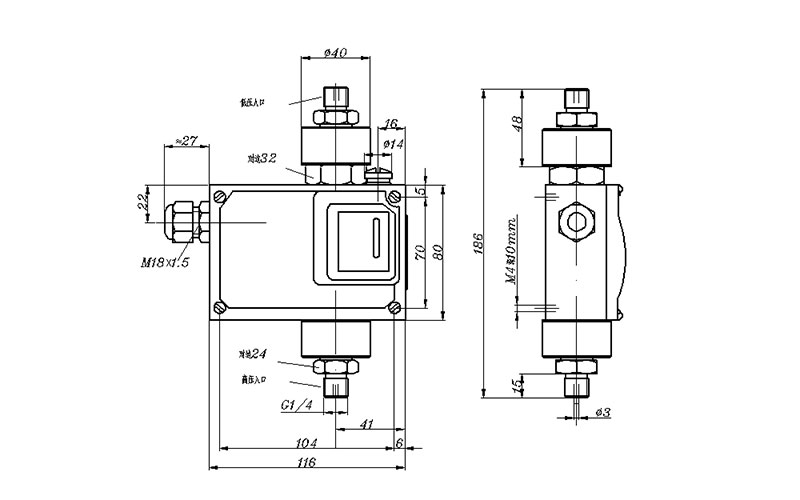

01

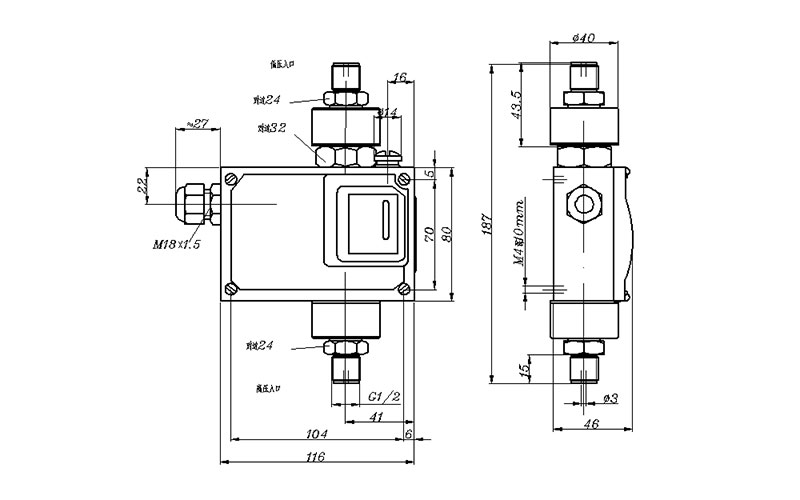

02

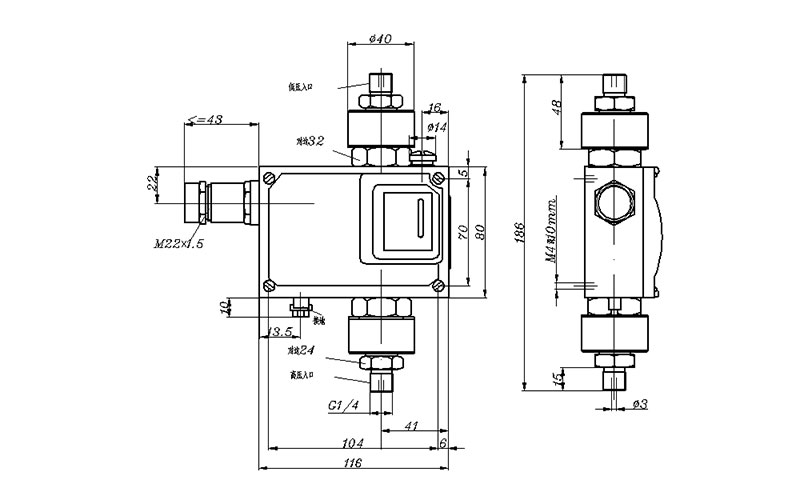

03

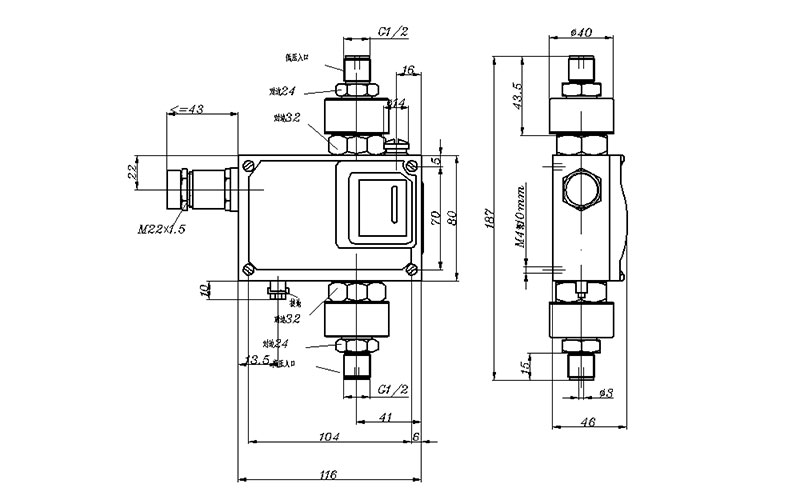

04
