TXRD-FMW11调频雷达物位计

品牌:天祥
型号:
价格:点击咨询
手机:18360835860
  • 产品介绍
  • 资料下载
  • 产品专题

一、产品概述

TXRD-FMW 系列传感器是80G调频雷达式物位测量仪表,测量距离可达150米。天线被进一步优化处理,新型快速的微处理器可以进行更高速率的信号分析处理,使得仪表可以用于高温高压等环境固体的测量。

二、产品原理

调频连续波雷达物位计的通用原理为雷达在罐顶发射电磁波,电磁波碰到介质反射后被雷达接收,接收信号与发射信号之间的频率差 δ f 与介质表面的距离 R 成一定比例关系: R= C (速度) *δ f (频率差) /2/ K ( 调频斜率)。因为光速 C和调频斜率 K 已知,因此估算出频率差 δ f , 便可得到雷达安装位置料面的距离 R ,再通过已知的罐体总高,减去雷达到料面的空间距离(简称空高),得出料位的高度。

TXRD-FMW11调频雷达物位计

三、产品规格

测量介质

液体

测量范围

0.1m~30m

过程连接

G1½A/1½NPT螺纹/法兰≥DN 40

过程温度

-4080

过程压力

-0.10.3MPa

精度

±2mm

防护等级

IP67

中心频率

80GHz

电源

两线制(DC24V)/ 四线制(AC220V)/六线制(DC12V~24V)

外壳

/塑料/不锈钢

信号输出

二线制4...20mA/HART协议/四线制4...20mA /RS485 Modbus

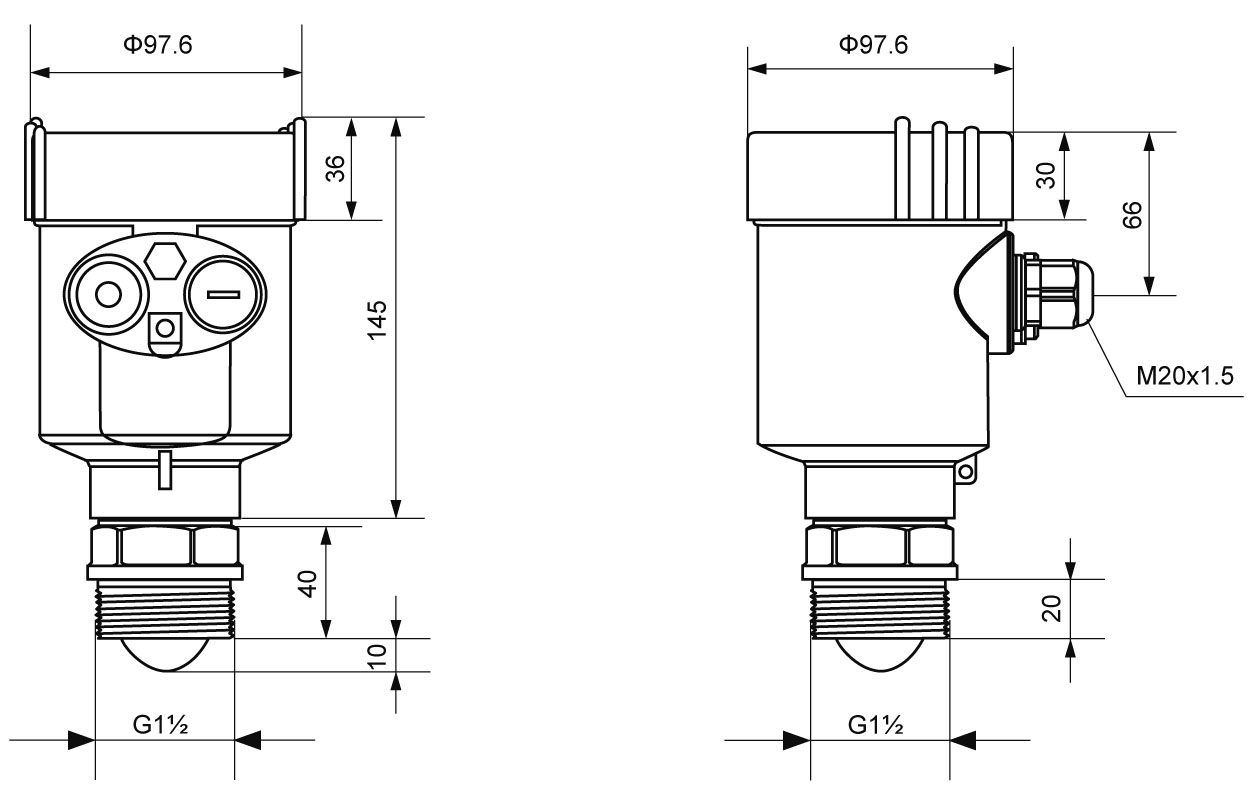

四、尺寸图

TXRD-FMW11调频雷达物位计


五、技术参数


过程链接

法兰 /材质PPPTFE、不锈钢、不锈钢 +PTFE翻边

材质

铸铝/ 不锈钢/ 塑料ABS

外壳

外壳和外壳之间的密封

硅橡胶

外壳视窗

聚碳酸酯

接地端子

不锈钢

供电电压

四线制

标准型

(198242)V AC

功耗

max80mA DC24V/2W

允许波纹

100Hz

Uss1V

100~100KHz

Uss10mV

双腔外壳

(15-28) V DC

四线制

100V AC

四线制

电缆参数

电缆入口/插头

1M20x1.5电缆入口

1个盲堵M20×15

接地端子

导线横截面2.5mm2

输出参数

输出信号

4~20mA/RS485Modbus

分辨率

1mm

故障信号

电流输出不变;20.5mA;22mA;3.9mA

积分时间

(0~20)s,可调

盲区

0.1m/0.2m/0.3m

*大测量间隔

150

测量间距

大约1秒(取决于参数设置)

调整时间

大约1秒(取决于参数设置)

调整时间工作存储及运输温度

-40~80)℃

过程温度

TXRD-FMW11

-4080

TXRD-FMW12

-40100

TXRD-FMW13

-40120/-40-110(螺纹连接)

TXRD-FMW14

-40~200

相对湿度

95%

压力

Max2.5MPa

耐震

机械震动10m/s2,(10~150)Hz


TXRD-FMW11调频雷达物位计_20240705085521.pdf
