自洁式空气过滤器

一、产品特点

1、本产品可根据用户要求在底部加集尘箱、防尘网、用水冲洗除尘法解决二次污染。

2、本设备由智能分配器控制，自洁方式有四种，即（1）定时；（2）压差；（3）手动；（4）远程。

3、本设备可实现空气过滤元件的自动清洁，使设备照常运行，而不影响其他过滤元件正常工作。

4、可在相对湿度100%的条件下正常工作。

5、过滤面积大，流速低，阻损小，并有液晶显示阻损。

6、过滤元件使用寿命长。在一般环境条件下，过滤元件更换周期可达1-2年寿命。

7、自动化程度高，主要元器件采用进口件，可实现无人操作。

8、反吹耗气量少，一般为0.1～0.3m3/min(吸入状态)；压力为0.4～0.6Mpa。

9、设备重量轻，是布袋式同容量的1/3-1/2。

10、设计合理，实现无弯管设计，高层积木式组合型，安装方便，快捷。

11、对本产品有特殊要求，本公司可根据客户要求进行非标设计制作，满足客户需要。

二、结构说明

1、自洁式空气过滤器过滤核心部件：空气滤筒

采用优质木浆纤维空气滤纸，透气性好，热稳定性好，耐潮防水效果好，抗张力强度高，过滤阻损小型机≤150pa，大型机200-600Pa，收尘效果≥1um颗粒物达99.96%的收尘效率，≥2um颗粒物达99.99%的收尘效率，≥3um颗粒物达100%的收尘效率。

2、自洁式空气过滤器脉冲反吹部件：储气装置+脉冲电磁阀

储气装置设计压力≥1.0MPa，采用氩弧焊接，可达压力容器承压标准，耗气量小。脉冲电磁阀采用隔膜形式，阀门开启快，动作灵敏，寿命长。安装简单，只需配管、通气即可工作。

3、自洁式空气过滤器自动清灰控制系统：可编程控制仪/PLC模块

电脑控制的机电一体化产品，只需通电即可工作。采用可编程脉冲控制仪，程序稳定，成本低，同样可以实现手动/自动控制，压差/时间控制，就地/远程控制。亦可采用PLC模块控制，实现就地现场控制和远传中控室控制，时间控制和压差控制，显示实时工作压差和状态，程序亦可根据业主现场环境进行实时调整。

4、自洁式空气过滤器预过滤装置：前置初效过滤网

粗过滤网可防止柳絮、树叶及废纸吸入，减轻滤筒负担延长使用寿命。

5、自洁式空气过滤器压差控制部件：压差变送器

采用风差压变送器，抗振动，抗冲击，过载及抗干扰能力强，经济实用稳定，智能控制，集成了显示、控制、变送等功能。

6、自洁式空气过滤器滤筒固定部件：快装拉杆

采用快速拆装滤筒结构，无需专用工具，除每隔1-2年更换滤筒外，自洁式空气过滤器的日常维护工作量仅为零。更换滤筒快速简易不需停机操作，业主方不因为维护过滤器而影响工作。

7、整机性能

整机采用积木式钢结构，大型机可采用多层叠放形式，节约占地面积，安装方便快捷。净气室采用优质涂层或者不锈钢内衬，以杜绝过滤后的空气受二次污染。外表高防腐船用漆，以保证自洁式空气过滤器在室外环境下长期不受腐蚀。

三、工作原理

1、过滤过程

含尘空气经空气压缩机吸气作用，从一级粗过滤箱吸入，经过高效过滤筒，由于重力惯性、扩散、接触阻留等综合作用，尘埃被吸附在高效过滤筒上，洁净空气通过密封垫圈进入文氏管，到净气室汇合到集气口，再从净气出口管被空压机吸入。

2、自洁过程

含尘空气气经过滤后，尘埃被吸附在高效过滤筒上，由PLC按设定时间顺序进行反吹自洁过程，当阻损值超过600帕时，由PLC按差压顺序控制反吹自洁过程（反吹时间为0.1-0.2秒）。其它高效过滤筒照常工作，尘埃被反吹自洁下来。

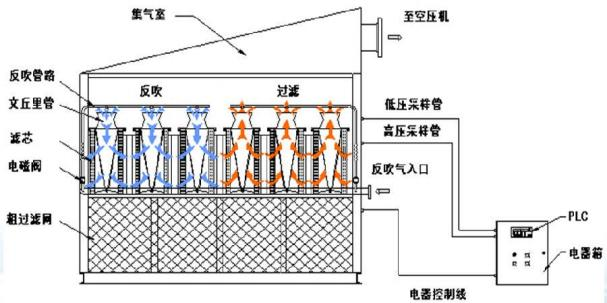

过滤与自洁原理图

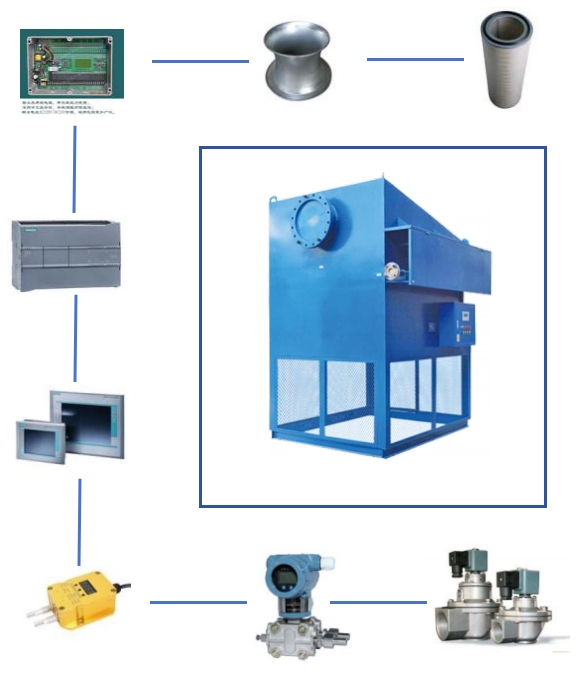

四、主要部件

五、自洁式空气过滤器选型参数表（一）

注：1、建议客户按风机或压缩机的标立 ×1.8~2.5 进行选型，或与本公司工程师协商选型。
2、可以根据客户要求制造任何过滤空气量的 GHLZK 系列。

六、自洁式空气过滤器选型参数表（二）

注：1、建议客户按风机或压缩机的标立 ×1.8~2.5 进行选型，或与本公司工程师协商选型。
2、可以根据客户要求制造任何过滤空气量的 GHLZK 系列。

七、设备设计及制造标准

满足或超过**的国家标准的要求对除尘器进行设计、制造和验收。

1、主要标准如下：

2、设备检验和试验

l 反吹系统，压缩空气按 1.0Mpa 气压试验合格，无泄漏。

l 净气室应密封可靠 , 焊接可靠安全 . 装置结构安全真空度 -5KPa。

l 配套电器元件、材料等适应－ 20℃—+40℃条件下正常工作。

l 滤筒滤料 , 脉冲电磁阀 , 压差变送器 , 可编程控制仪等主要配套件提供产地证明、材质证明及合格证等资料。

l 有关自洁式空气过滤器的制造、组装、试运转，在工厂设备预组装、并进行反吹试验。

3、设备防腐处理

设备钢结构件等喷砂除锈处理后底层采用环氧富锌底漆 , 表面采用聚氨酯面漆喷涂防腐。过滤器设备具有防雨和部分降噪设施。
