505/7DZ双触点压力开关/压力控制器

505/7DZ双触点压力开关/压力控制器采用无泄漏活塞式的传感器，可用于含油雾的压缩空气及其他对压力传感器材料无腐蚀作用的含油雾气体和液压油、水油乳浊液及润滑性能良好的中性液体介质。
505/7DZ双触点压力开关/压力控制器的设定值可调，其调节范围0.3～23MPa。

主要技术性能

工作粘度	<1×10－3m2/s
开关元件	微动开关
外壳防护等级	IP54
环境温度	－40℃~50℃
介质温度	0℃~120℃
安装位置	压力接口垂直向下（允许倾斜15°）
抗振性能	Max 20 m/s2
重复性误差	≤2.5％
同步性误差	≤0.5％(指下切换值的同步误差①)
触点容量	AC  220V  6A(阻性) 600VA

切换差不可调

设定值调节范围 MPa	切换差不大于 MPa	*大允许压力② MPa	开关切换次数 次/分	压力传感器材料		接口内螺纹	重量kg	外形尺寸图号	订货目录编号
				外壳	活塞
1.3～4	1.5	30	20	黄铜	丁腈橡胶带槽密封圈②	G1/4	1.2	01	0816508
0.5～6.3	2	30	20	黄铜	丁腈橡胶带槽密封圈②	G1/4	1.2	01	0816608
0.5～10	2.5	30	20	黄铜	丁腈橡胶带槽密封圈②	G1/4	1.2	01	0816708
0.5～16	3	30	20	黄铜	丁腈橡胶带槽密封圈②	G1/4	1.2	01	0816808
1 ~23	4	30	30	黄铜	丁腈橡胶 O型密封圈	G1/4	1.2	02	0816908

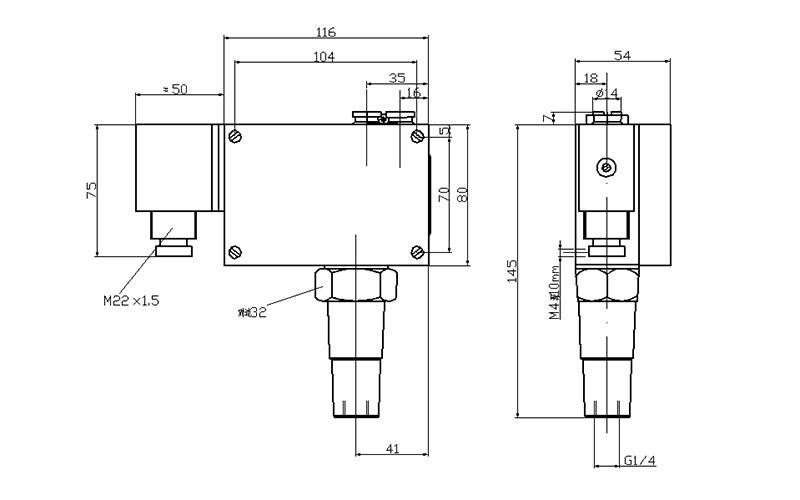

01

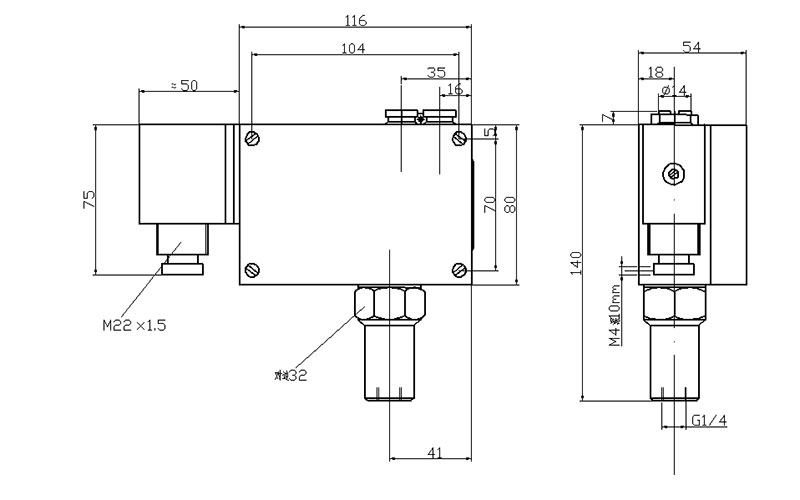

02
