TX3351-DL差压液位变送器

品牌:天祥
型号:TX3351-DL
价格:点击咨询
400热线:400-119-0288
  • 产品介绍
  • 资料下载
  • 产品专题

1应用
TX3351-DL差压液位变送器的膜盒是用于防止管道内介质直接进入差压变送器的压力传感器组件中,它与变送器之间采用硅油等填充液传递压力。
TX3351-DL差压液位变送器用于测量液体、气体或蒸汽的液位、密度、压力、以及流量,然后将其转变成4~20mADC HART电流信号输出。TX3351-DL也可与RST375手持终端或RSM100 Modem 相互通信,通过它们进行参数设定、过程监控等。TX3351-DL系列液位变送器的测量范围(未迁移时)为0-1kPa~2MPa,液位法兰的额定压力分别为:1.6/4MPa、6.4MPa、10MPa、150psi、300psi或600psi。

2工作原理与结构
TX3351-DL差压液位变送器结构上由TX3351-DL系列差压变送器和经焊接安装的液位法兰组成。其工作原理与TX3351-DL系列差压变送器相同(参见TX3351-DL系列差压变送器技术规格书),只是正压侧压力传递路径略有不同:作用在高压侧的压力,首先经液位法兰上的膜片和填充液,再经变送器本体,*后到达测量传感器的高压侧。

3输入
测量参数:差压、液位

测量范围
下限值:-100%URL起(连续可调)
下限值:至+100%URL(连续可调)

量程
表1量程代码与量程范围关系对照表


量程代码

*小量程

*大量程

额定压力(*大值)

B

1kPa

6kPa

液位法兰的额定压力

C

4kPa

40kPa

D

25kPa

250kPa

E

200kPa

2MPa


表2液位法兰与*小量程关系对照表




液位法兰

标称直径

*小量程

扁平式

DN 50/2”

10kPa

DN 80/3”

1kPa

DN 4”

1kPa

插入式

DN 50/2”

16kPa

DN 80/2”

1kPa

DN 4”

1kPa


差压液位变送器的*小量程应为表1和表2中*小量程的较大值。调节的量程不得小于*小量程。液位变送器的*大量程应为变送器本体*大量程与液位法兰额定压力两者的*小值。

4输出
输出信号
2线制,4~20mADC HART输出,数字通讯,HART协议加载在4~20mADC信号上。
输出信号极限:Imin=3.9mA,Imax=20.5mA

报警电流(模式可设置)
低报模式(*小):3.7 mA
高报模式(*大):21 mA
不报模式(保持):保持故障前的有效电流值
报警电流标准设置:高报模式

5响应时间
放大器部件阻尼常数为0.1s;传感器和液位法兰时间常数为0.2~2s,取决于量程及量程比。附加的可调时间常数为:0.1~60s。

6一般条件
6.1安装条件
通过液位法兰变送器可直接固定于任何位置。*佳状态是使过程法兰轴处于垂直状态,位置偏差将产生可校正的零位偏移。电子表壳*大可旋转360°,定位螺钉可将其固定于任何位置。

6.2环境条件
环境温度
**:取决于填充液
**:85℃
带液晶显示、氟橡胶密封圈时 -20~65℃

储存温度/运输温度
**:取决于填充液
**:85℃

相对湿度
0~100%

抗冲击
加速度:50g
持续时间:11ms

抗震动
2g至500Hz

电磁兼容性(EMC)
见下页表3《电磁兼容性附表》

6.3过程介质极限
介质温度极限:-30~180℃

变送器本体压力极限
从3.5kPa绝对压力至额定压力,保护压力可大于额定压力的1.5倍,同时加于变送器两侧。

液位法兰额定压力
ANSI标准 :150psi~600psi
DIN标准:  PN 1.6MPa~PN 10MPa

单向过载极限
低压侧为变送器本体额定压力,高压侧为液位法兰额定压力,可能出现可修正的零点漂移。

重量:DN 50/2”约7~10kg;DN 80/3”约8~11kg;DN 4”约9~12kg。

防爆性能
NEPSI隔爆许可:Ex dⅡC T6
NEPSI本安许可:Ex iaⅡC T4
允许使用温度为:-40℃~65℃

6.4电源及负载条件
电源电压为24V
R≤(Us-12V)/Imax  kΩ
其中 Imax=23 mA
*大电源电压:42VDC
*小电源电压:12VDC,15VDC(背光液晶显示)
数字通讯负载范围: 230~600Ω

材质
测量膜盒:不锈钢 316L
膜片:     不锈钢 316L、哈氏合金C、钽膜片、FEP、PFA、PTFE覆膜
过程法兰:不锈钢 304
填充液:   硅油、植物油
密封圈:    丁腈橡胶(NBR)、氟橡胶(FKM)、
聚四氟乙烯(PTFE)
变送器外壳:铝合金材质,外表喷涂环氧树脂
外壳密封圈:丁腈橡胶(NBR)
铭牌:     不锈钢 304

电气连接
M20X1.5电缆密封扣,接线端子适用于0.5~2.5mm2的导线。

过程连接
变送器低压侧有UNF 7/16``内螺纹。变送器高压侧的液位法兰符合ANSI标准或DIN标准。可直接安装,参加尺寸图。

外壳防护等级
IP67

表3电磁兼容性附表


序号

测试项目

基本标准

测试条件

性能等级

1

辐射干扰(外壳)

GB/T 9254-2008表5

30MHz~1000MHz

合格

2

传导干扰

(直流电源端口)

GB/T 9254-2008表1

0.15MHz~30MHz

合格

3

静电放电(ESD)抗扰度

GB/T 17626.2-2006

4kV(触点)

8kV(空气)

B

4

射频电磁场抗扰度

GB/T 17626.3-2006

10V/m (80MHz~1GHz)

A

5

工频磁场抗扰度

GB/T 17626.8-2006

30A/m

A

6

电快速瞬变脉冲群抗扰度

GB/T 17626.4-2008

2kV(5/50ns,5kHz)

B

7

浪涌抗扰度

GB/T 17626.5-2008

1kV(线线之间)

2kV(线地之间)(1.2us/50us)

B

8

射频场感应的传导干扰抗扰度

GB/T 17626.6-2008

3V (150KHz~80MHz)

A

注:(1)A性能等级说明:测试时,在技术规范极限内性能正常。
   (2)B性能等级说明:测试时,功能或性能暂时降低或丧失,但能自行恢复,实际运行状况、存储及其数据不改变。

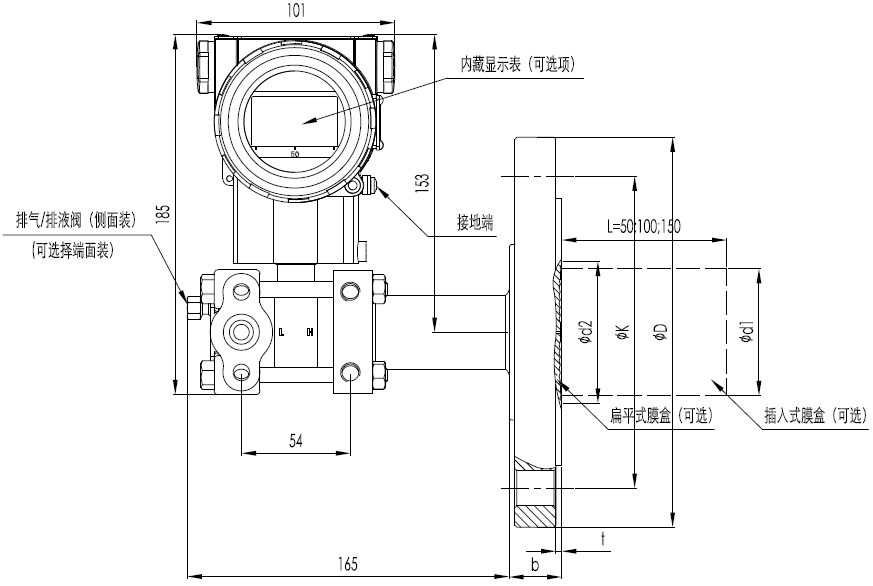

外形尺寸单位(mm)

表4液位法兰结构尺寸表


标称直径

额定压力

ΦD

ΦK

Φd1

Φd2

Φd3

t

b

要求螺栓

插入式

扁平式

数量

螺纹

DN 50

PN1.6/4MPa

165

125

48.3

57

102

3+0.5

20

4

M16

(密封面DIN 2526E型)

PN 6.4MPa

18

135

48.3

57

102

3+0.5

26

4

M20

(法兰 DIN 2501)

PN 10MPa

195

145

48.3

57

102

3+0.5

28

4

M20

DN 80

PN1.6/4MPa

200

160

76

75

138

3+0.5

24

8

M16

(密封面DIN 2526E型)

PN 6.4MPa

215

170

76

75

138

3+0.5

28

8

M20

(法兰 DIN 2501)

PN 10MPa

230

180

76

75

138

3+0.5

32

8

M24

DN 2"

(ANSI B 16.5 RF 型)

150psi

152.4

120.6

48.3

57

92.1

3+0.5

17.4

4

M18

300psi

165.1

127.0

48.3

57

92.1

3+0.5

20.6

8

M18

600psi

165.1

127.0

48.3

57

92.1

6.35

31.75

8

M18

DN 3"

(ANSI B 16.5 RF 型)

150psi

190.5

152.4

76

75

127

3+0.5

22.2

4

M16

300psi

209.5

168.3

76

75

127

3+0.5

27.0

8

M20

600psi

209.5

168.3

76

75

127

6.35

38.05

8

M20

DN 4“

150psi

229

191

89

89

157

3+0.5

30

8

M18

(ANSI B 16.5 RF 型)

300psi

255

200

89

89

157

3+0.5

32

8

M18

注:用户可选配安装螺栓、螺母。

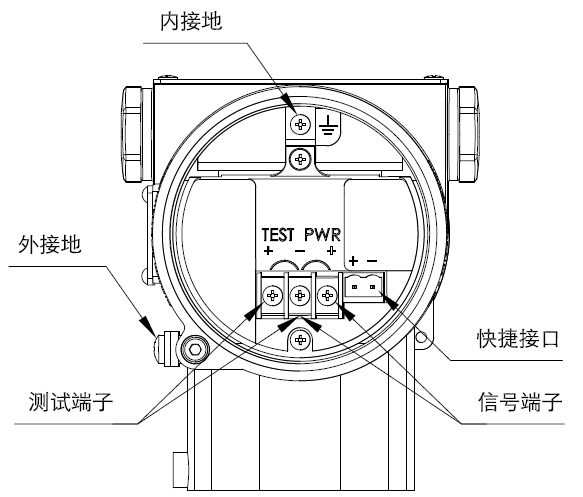

7 电气连接图

注:快捷接口功能等同于信号端子。

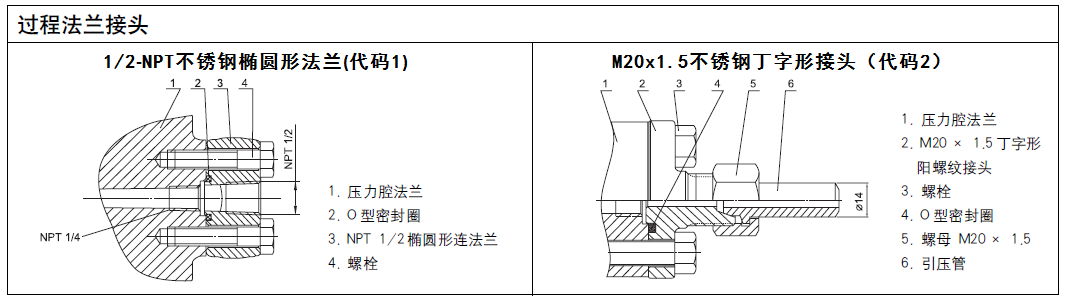

8 低压端过程连接说明

9型号和规格代码表

差压液位变送器本体选型  TX3351-DL
代码精度                         输出
B基本误差±0.075%
C基本误差±0.1%
代码量程
B0-2kPa~6kPa(0-200~600 mmH2O)/(0-20~60mbar)
C0-4kPa~40kPa(0-400~4000 mmH2O)/(0-40~400mbar)
D0-2.5kPa~250kPa(0-0.25~25 mH2O)/(0-25~2500mbar)
F0-30kPa~3MPa(0-3~300 mH2O)/(0-0.3~30bar)
代码静压芯片
0
140MPa静压芯片(A量程选用)
代码传感器膜片材质填充液
A不锈钢 316L硅油
代码额定工作压力
116MPa
代码负腔过程连接
LN1/4英寸NPT及7/16英寸UNF螺纹孔   无泄放阀
LB1/4英寸NPT及7/16英寸UNF螺纹孔   泄放阀装于法兰后部端面
LU1/4英寸NPT及7/16英寸UNF螺纹孔   泄放阀装于法兰侧面上部
LD1/4英寸NPT及7/16英寸UNF螺纹孔   泄放阀装于法兰侧面下部
代码负腔接液密封材质
N丁腈橡胶(NBR)
F氟橡胶(FKM)
P聚四氟乙烯(PTFE)
代码特殊功能
N
F平方根输出
P防雷击功能
O禁油处理(氧气测量限氟油填充液、氟橡胶密封圈、<6MPa、<60℃)
代码安装支架
N
代码负腔过程连接附件
N
11/2 英寸NPT内螺纹不锈钢椭圆形法兰
2M20x1.5 外螺纹不锈钢丁字形接头
代码液晶显示
N
2LED背光液晶显示(-20℃)
3OLED显示(-40℃)
代码防爆选项
N基本型
A本安型,NEPSI
D隔爆型,NEPSI (不含隔爆电缆接头)
代码位号标牌
N
1位号标于铭牌内
2悬挂式不锈钢标牌
代码使用说明
C中文
E英文
代码附加选项
S不锈钢表壳
V低电压版
代码电气接口
不选M20*1.5内螺纹(常规)
1DNPT1/2内螺纹


液位变送器法兰部分选型
代码接液密封装置
LT-液位法兰,无毛细管 ⊕侧
代码过程连接
标称直径密封面形式膜片/密封面材质
ADN50  DIN 2501E型  DN2526不锈钢 316L
BDN50  DIN 2501E型  DN2526哈氏合金C
CDN50  DIN 2501E型  DN2526
HDN80  DIN 2501E型  DN2526不锈钢 316L
IDN80  DIN 2501E型  DN2526哈氏合金C
GDN80  DIN 2501E型  DN2526
DDN2″ANSI B 16.5RF型  ANSI B 16.5不锈钢 316L
EDN2″ANSI B 16.5RF型  ANSI B 16.5哈氏合金C
FDN2″ANSI B 16.5RF型  ANSI B 16.5
KDN3″ANSI B 16.5RF型  ANSI B 16.5不锈钢 316L
LDN3″ANSI B 16.5RF型  ANSI B 16.5哈氏合金C
MDN3″ANSI B 16.5RF型  ANSI B 16.5
NDN4″ANSI B 16.5RF型  ANSI B 16.5不锈钢 316L
ODN4″ANSI B 16.5RF型  ANSI B 16.5哈氏合金C
PDN4″ANSI B 16.5RF型  ANSI B 16.5
代码额定压力
压力等级法兰压力标准
1PN 1MPa/4MPaDIN 2501
2PN 6.4MPaDIN 2501
3PN 10MPaDIN 2501
6150psiANSI B 16.5
7300psiANSI B 16.5
8600psiANSI B 16.5(不包括 DN4″ANSI B 16.5)
代码连接形式
F扁平式
H插入式,不锈钢 316L        插入长度50mm
I插入式,不锈钢 316L        插入长度100mm
G插入式,不锈钢 316L        插入长度150mm
L插入式,哈氏合金C          插入长度50mm
M插入式,哈氏合金C          插入长度100mm
N插入式,哈氏合金C          插入长度150mm
代码填充液
S硅油       -30~200℃
H高温硅油   -10~350℃
U超高温硅油 -10~400℃
V植物油      0~250℃
F氟油       -30~260℃
代码接液法兰膜盒面形式
N
1316L上涂FEP(氟化乙烯丙烯共聚物)(温度≤180℃)
2316L上涂PFA(过氟烷基化物)      (温度≤260℃)
3膜片贴PTFE膜(聚四氟乙烯膜)[2]   (温度≤200℃) (不适用于插入式)
4316L上涂FEP(氟化乙烯丙烯共聚物)(温度≤180℃)(仅适用于插入式)
5316L上涂PFA(过氟烷基化物)      (温度≤260℃)(仅适用于插入式)
6防真空处理

注1:在对液位法兰密封装置选型时,应先完成差压液位变送器的基础选型,再选下面的法兰部分选型
注2:膜片贴PTFE膜,也即F4膜片,可适用于负压的测量,但仅适用于扁平式液位法兰
注3:当测量压力或工作静压<50kPa(绝对压力)时,应在60项选择6,以保证性能
