一、 概述
2088型温度变送器、采用PT100温度传感器为敏感元件,用计算机激光调阻进行温度补偿,采用一体化接线盒设计。具有专用接线端子以及数字显示,安装、校验、维修方便。本系列产品适应于石油、水利、化工、冶金、电力、科研、环保等各种企事业单位,实现对流体温度的测量并适用于各种场合环境及各种腐蚀性流体。


二、 主要特点
多种量程选择;数字温度显示;零点、量程调试方便;反向极性保护及限流保护;抗雷击、抗冲击;隔爆/本安防爆;体积小、外形美观、性价比高;高精度、高稳定性、高可靠性;
、技术性能


量程范围
-55~500℃
精度等级
0.5%
过载能力
200%
输出信号
4~20mA/RS485
稳定性
≤0.1% /年
电源电压
18~36VDC
显示方式
4位LED
显示范围
-1999~9999
环境温度
-20℃~70℃
相对湿度
≤80%
安装螺纹
M20*1.5
接口材质
不锈钢






四、选型表



温度变送器

TXT-□□□□/□□□□□□

传感器类型

P-T

P-A

热电阻(500℃以内)

热电偶

过程接口

98

A1


A4

.

.

M20*1.5 ,插深45mm(含螺纹),直径φ8mm

M16*1.5,插深50mm(含螺纹),直径φ10mm

M20*1.5,插深30mm(不含螺纹),直径φ8mm



(按客户要求选型)

输出信号

2

6

9

模拟量4-20mA(两线制)

485输出

模拟量4-20mA+HART通讯


外壳类型

X

2088外壳温度变送器

现场显示

N

A

Y

无显示表头

带数码管(LED)显示表头

带液晶屏(LCD)显示表头

精度等级

3

0.5级

特殊要求(多选项)



i

d

Y

Z

无特殊要求

本安防爆ExiaIICT6

隔爆防爆ExdIICT6(外壳类型区别于上述选型)

全英文铭牌

中性铭牌

量程

参见量程选型详表

选型举例:TXTP-TA42/XN3iA9

2088型温度压力变送器,M20*1.5,插深30mm(不含螺纹),直径φ8mm,输出两线制4-20ma电流信号,不带表头显示,精度等级0.5级,本安防爆型,量程为-50-250℃







量程选型详表

编码

量程

编码

量程

编码

量程

编码

量程

编码

量程

A1

0-100℃

A2

0-150℃

A3

0-200℃

A4

0-250℃

A5

0-300℃

A6

0-160℃

A7

-10-100℃

A8

-50-100℃

A9

-50-250℃

B1

-40-80℃

B2

-40-200℃

B3

0-50℃

B4

-10-200℃

B5

-20-200℃

B6

-40-120℃

B7

-5-100℃

B8

-20-200℃

B9

-50-200℃









特殊量程可定制

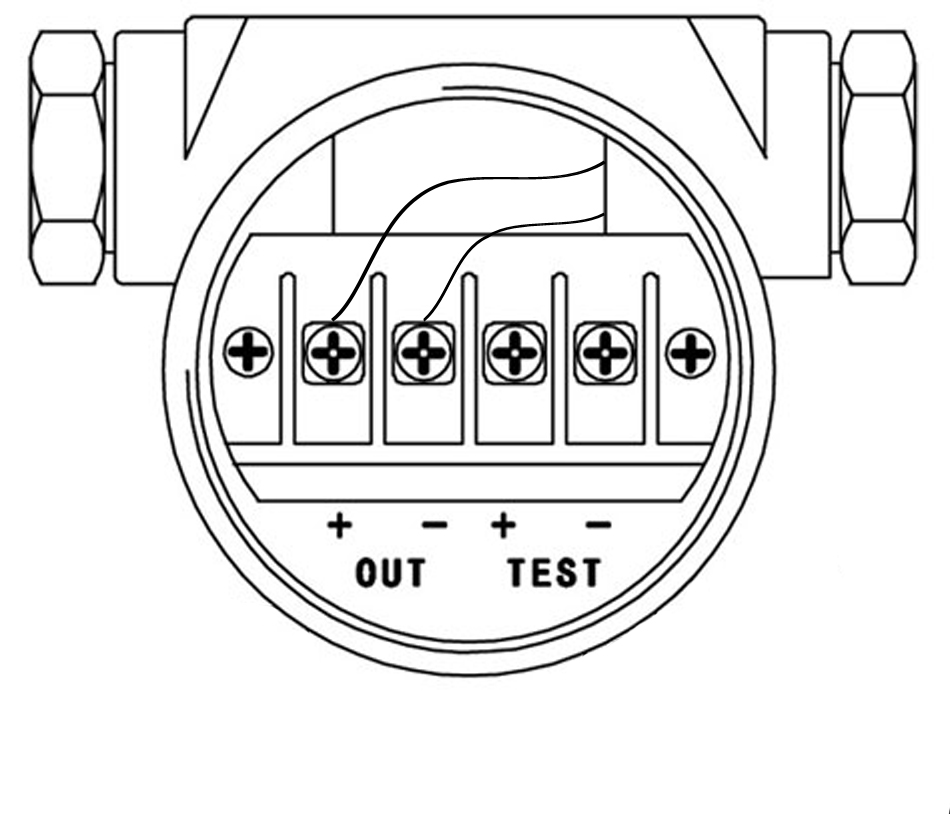

五、电气接线
  信号端子设置在电气盒的独立舱内。在接线时,可拧下接线侧的表盖。电源是通过信号线接到变送器的,不需要另外的接线。











TXT  2088型温度变送器.pdf
