TX-LUCB插入式涡街流量计

品牌:天祥
型号:TX-LUCB
价格:点击咨询
手机:18360835860
  • 产品介绍
  • 资料下载
  • 产品专题

一、概述
TX-LUCB型插入式涡街流量传感器可广泛的适用于各种行业大口径气体、液体、蒸汽流量计量,也可测量含有微小颗粒、杂质的浑浊液体,并可作为流量变送器用于自动控制系统中。
TX-LUCB 型插入式涡街流量传感器防爆型,符合GB3836-83《爆炸性环境用防爆电气设备》的有关规定,防爆标志为ExdIIBT6。

二、工作原理
按国际标准化组织IS07145(在环形截面封闭管道中的流体流量测定—在截面一点的速度测量法),采用埋入压电晶体的涡街测速探头,插入大口径工业管道内,将卡门旋涡频率转换为与流量成正比的电流或电压脉冲信号或4~20mADC电流信号。

三、产品特点
可实现不断流拆装传感器,可实现放大器与传感器分离(分离距离15m)
采用消扰电路和抗振传感头,使仪表具有一定抗环境振动性能。
压力损失小,量程范围宽,范围度达1:25。
无可动部件,长期稳定,结构简单便于安装和维护。
可测介质温度达+250℃。

四、应用领域
适用于大口径管道蒸汽、液体或气体的流量测量,不可用于高粘度液体流量测量,管道有明显振动慎用。

基本参数

流量范围

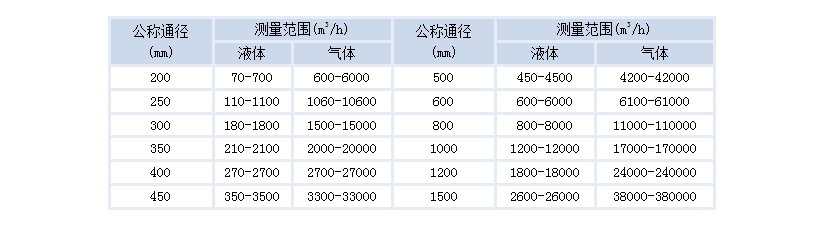

A、一般液体和气体使用流量范围见表

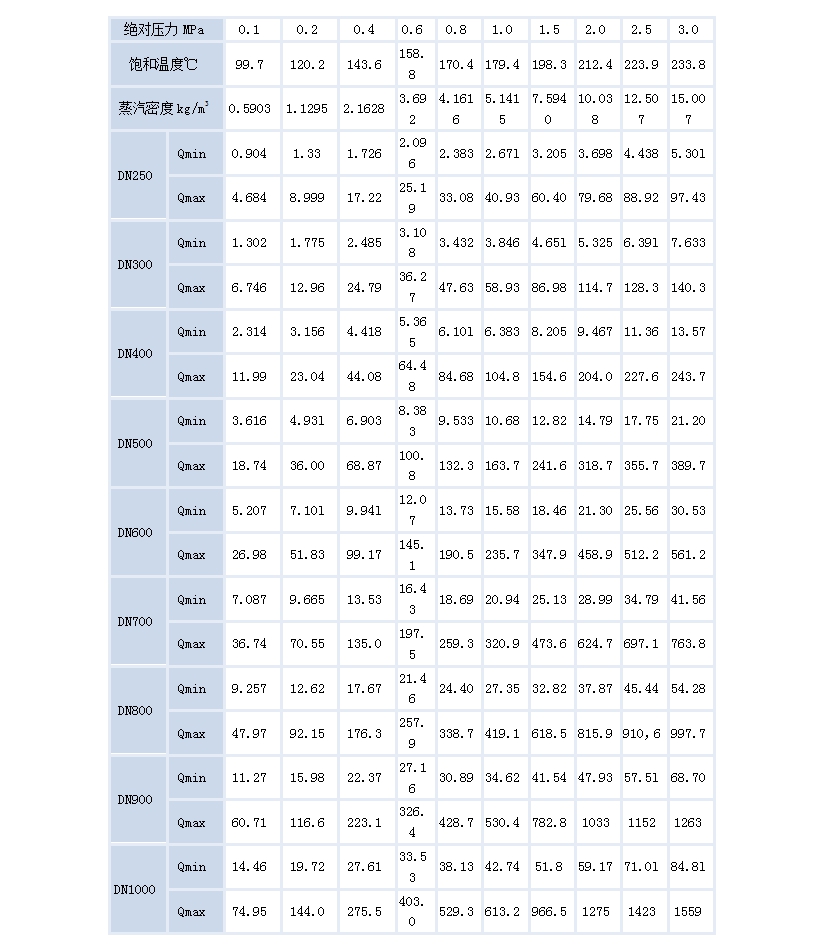

B、对于饱和蒸汽,可下表所给质量流量的范围对照选取
