TXZS1型智能/电子压力开关/控制器

品牌:天祥
型号:TXZS1
价格:点击咨询
400热线:400-119-0288
视频:
  • 产品介绍
  • 资料下载
  • 产品专题

TXZ是采用德国传感器采集技术,加之高精度工业线路元件集合而成的具有高稳定性,无触点型的智能电子压力开关。

一、应用领域

泵及压缩机,水处理系统,机电自动化,工程机械,液压与气动系统,医用设备

二、对比电接点表、机械压力开关的优势


精度高,重复性好,寿命长,无膜片,无触点,耐腐蚀性强,设定灵活方便,显示直观,温漂小

    注:此类产品皆可定制成隔膜法兰式或隔膜螺纹式


基本参数
电源 DC24V±5%
量程范围 -0.1-100MPa
可设定范围 20%FS-80%FS(最佳)
过载 150%FS
显示 四位LCD
显示精度 0.5%FS
重复性误差 ≤0.3%FSmax
温度漂移 ≤0.1%FSmax
外壳防护等级 IP54
模拟输出 4-20mA   负载≤600欧姆   精度0.5%FS
输出方式
类型 PNP晶体管输出、SPDT开关量输出
动作寿命 PNP、SPST≥100万次  SPDT≥10万次
响应时间 PNP≤10ms SPDT :动作时间:15ms  释放时间:8ms
过程连接 不锈钢304# G1/4”(常规)
环境条件
介质温度 -25-80℃
环境温度 -25-80℃



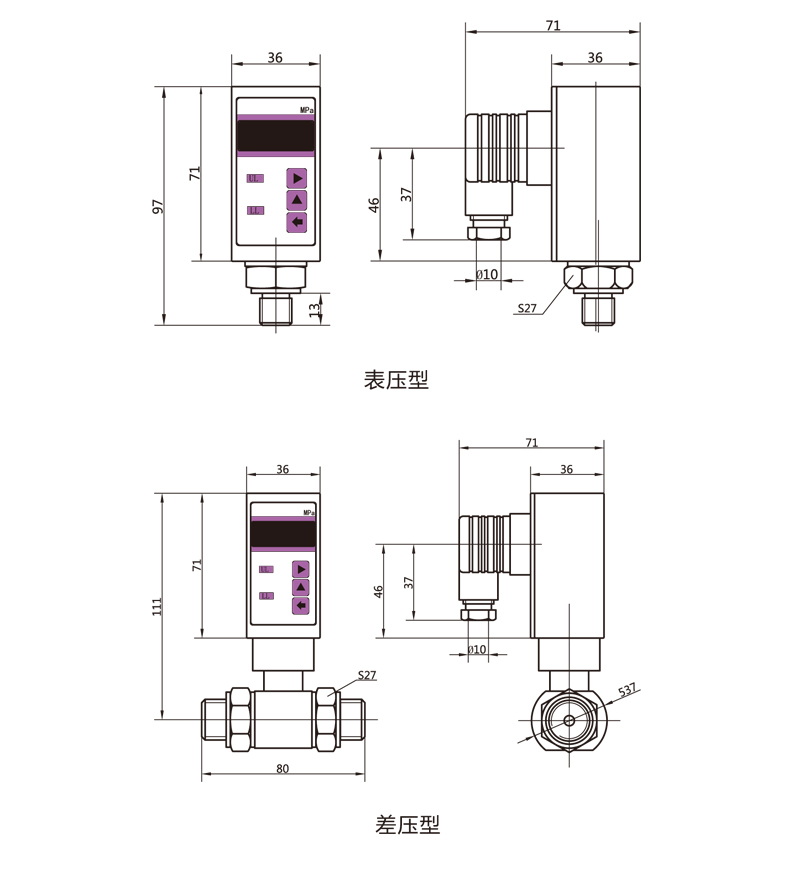

TXZS1 - X XX XX . XX X X . XX
  34      - A  B   C  .   D  E F . G
A:供电电源
代码 供电电源
1 DC24V
B:传感器类型
代码 传感器类型
CG 陶瓷压阻表压型
SG 扩散硅表压型
SD 扩散硅差压型
SY 应变片表压型
C:量程
代码 量程 代码 量程 代码 量程
00 0-20KPa 01 0-35KPa 02 0-70KP
03 0-100KPa 04 0-200KPa 05 0-350KPa
06 0-700KPa 07 0-1MPa 08 0-2MPa
09 0-3.5MPa 10 0-7MPa 11 0-10MPa
12 0-20MPa 13 0-25MPa 14 0-30MPa
15 0-35MPa 16 0-40MPa 17 0-60MPa
18 -0.1-2MPa 19 0-18MPa 20 0-6MPa
D:逻辑输出
代码 逻辑输出
10 一路PNP(DC24V,3A max)
11 二路PNP(DC24V,3A max)
30 一路继电器(DC24V/AC250V,3A max)
31 二路继电器(DC24V/AC250V,3A max)
E:输出类型
代码 输出类型
0 有源输出(只有PNP输出才能选)
4 通断信号
F:模拟量输出
代码 模拟量输出
N
B 4-20mA
G:过程连接
代码 过程连接
00  外螺纹M20×1.5(不锈钢304#)
01 外螺纹1/2NPT(不锈钢304#)
02 外螺纹1/4NPT(不锈钢304#)
03 外螺纹G1/2”(不锈钢304#)
04 外螺纹G1/4”(不锈钢304#)



项目 功能说明 操作流程
基本设置 进入基本设置 按“Å”键3秒,显示“ST1”,按“▲”键,面板循环显示:“ST1”“ST2”“Ec”。
ST1
(第一回路设定值)
压力上升且压力≥ST1值时,起始状态切换(即:常开→常闭,常闭→常开或DC24V→DC0V,DC0V→DC24V) 显示“ST1”时,按“Å”键,进入第一回路设定值设置状态,此时闪烁位为可修改位,按“▲”键,闪烁位数字可从0至9循环修改,按:“”键,闪烁位可从千位至个位循环移动。通过“▲”键、“”键,完成设定值设置,按“Å”键,设定值存储,并跳转显示“ON”或“OFF”。
ON/OFF
(第一回路起始状态)
显示“ON”时,则此回路在压力上升且压力<ST1值时,输出状态为常闭或者DC24V;
显示“OFF”时,则此回路在压力上升且压力<ST1值时,输出状态为常开或者DC0V;
按“▲”键,“ON”和“OFF”来回切换;按“Å”键,状态值存储,并跳转显示“OL”。
OL
(第一回路延时值)
压力下降且压力≤(ST1-OL)值时,输出状态复位。 显示“OL”时,按“Å”键,进入第一回路设定值设置状态,此时闪烁位为可修改位,按“▲”键,闪烁位数字可从0至9循环修改,按:“”键,闪烁位可从千位至个位循环移动。通过“▲”键、“”键,完成设定值设置,按“Å”键,延时值存储,并跳转显示“ST1。”
ST2回路设定如上ST1回路设定,不再敷述。
退出 退出基本设置 显示“Ec”时,按“Å”键,退出基本设置状态
