TXTP4型智能/电子温度开关/温度控制器的感温元件不同于机械式的热胀冷缩原理,而是采用高精度的铂热电阻做感温传感器,当介质温度变化时,其阻值随着发生变化的特征来检测温度。整合高精度工业线路元件、具有高稳定性,无触点型的智能温度开关。

一、应用领域

油路温度的监控领域,水泥行业, 机电自动化,冶金行业,润滑系统,环保行业

基本参数
电源 DC24V±5%、AC220V±5%
量程范围 -50-300℃
可设定范围 20%FS-80%FS(最佳)
显示 四位LED
显示精度 1%FS
重复性误差 ≤0.5%FSmax
温度漂移 ≤0.1%FSmax
外壳防护等级 IP65
输出方式
类型 PNP晶体管输出、SPDT开关量输出
动作寿命 >100万次
响应时间 动作时间:15ms  释放时间:8ms
过程连接 不锈钢304#  M20×1.5(常规尺寸)
插深长度与管径 不锈钢304# 插深100管径Φ8(常规尺寸)
环境条件
介质温度 -50-300℃
环境温度 -25-80℃


TXTP4 - X XX XX . XX  X X .XX . XX
    45     - A B  C    . D  E  F  . G  . H
备注:特殊要求订合同时注明
A:供电电源
代码 供电电源
1 DC24V
2 AC220V
B:传感器类型
代码 传感器类型
PT PT100铂热电阻
C:量程
代码 量程 代码 量程 代码 量程
A1 0-100℃ A2 0-150℃ A3 0-200℃
A4 0-250℃ A5 0-300℃ A6 0-160℃
A7 -10-100℃ A8 -50-100℃ A9 -50-250℃
B1 -40-80℃ B2 -40-200℃ B3 0-50℃
B4 -10-200℃ B5 -20-240℃ B6 -40-120℃
D:逻辑输出
代码 逻辑输出
10 一路PNP(DC24V,3Amax)
11 二路PNP(DC24V,3Amax)
30 一路继电器(DC24V/AC250V,3Amax)
31 二路继电器(DC24V/AC250V,3Amax)
E:输出类型
代码 输出类型
0 有源输出(只有PNP输出才能选)
4 通断信号
F:模拟量输出
代码 模拟量输出
N
G:过程连接
代码 过程连接
54 M27*2外插深100,直径Φ10(不锈钢304#)
62 M27*2外插深200,直径Φ10(不锈钢304#)
66 M27*2外插深100,直径Φ8(不锈钢304#)
79 M20*1.5外插深100,直径Φ8(不锈钢304#)
82 G1/2”外插深100,直径Φ8(不锈钢304#)
88 NPT1/2外插深150,直径Φ8(不锈钢304#)

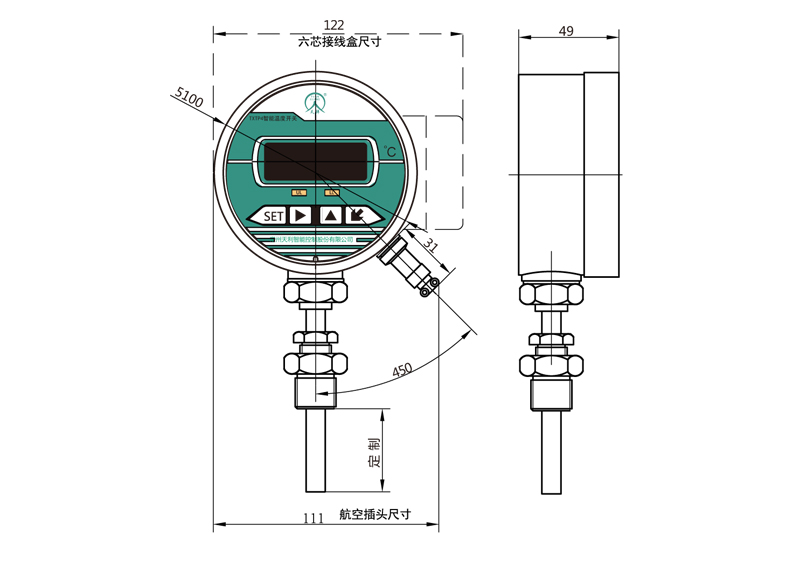

H:外形尺寸
代码 外形尺寸 代码 外形尺寸
1 100径向 2 100轴向
5 100轴向(带安装法兰) 8 100径向(带后边)



项目 功能说明 操作流程
基本设置 进入基本设置 按“Set”键3秒,显示“ST1”,按“▲”键,面板循环显示:“ST1”“ST2”“Ec”。
ST1
(第一回路设定值)
温度上升且温度≥ST1值时,起始状态切换(即:常开®常闭,常闭®常开或DC24V®DC0V,DC0V®DC24V) 显示“ST1”时,按“Enter”键,进入第一回路设定值设置状态,此时闪烁位为可修改位,按“▲”键,闪烁位数字可从0至9循环修改,按:“”键,闪烁位可从千位至个位循环移动。通过“▲”键、“”键,完成设定值设置,按“Enter”键,设定值存储,并跳转显示“ON”或“OFF”。
ON/OFF
(第一回路起始状态)
显示“ON”时,则此回路在温度上升且温度<ST1值时,输出状态为常闭或者DC24V;
显示“OFF”时,则此回路在温度上升且温度<ST1值时,输出状态为常开或者DC0V;
按“▲”键,“ON”和“OFF”来回切换;按“Enter”键,状态值存储,并跳转显示“OL”。
OL
(第一回路延时值)
温度下降且温度≤(ST1-OL)值时,输出状态复位。 显示“OL”时,按“Enter”键,进入第一回路设定值设置状态,此时闪烁位为可修改位,按“▲”键,闪烁位数字可从0至9循环修改,按:“”键,闪烁位可从千位至个位循环移动。通过“▲”键、“”键,完成设定值设置,按“Enter”键,延时值存储,并跳转显示“ST1。”
ST2回路设定如上ST1回路设定,不再敷述。
退出 退出基本设置 显示“Ec”时,按“Enter”键,退出基本设置状态
