TL0104双触点压力开关/压力控制器

概述
TL0104双触点压力开关/压力控制器采用膜片式的传感器，可用于中性气体、液体介质，部分规格可用于腐蚀性介质。
TL0104双触点压力开关/压力控制器设定值可调，调节范围0～1MPa。

主要技术性能

工作粘度	<1×10－3m2/s
开关元件	微动开关
外壳防护等级	IP54
环境温度	－5℃～40℃
介质温度	0～120℃
安装位置	压力接口垂直向下（允许倾斜15°）
抗振性能	Max 20m/s2
重复性误差	≤1.5%
同步性误差	≤0.5%(指下切换值的同步误差①)
触点容量	AC 220V 6A（阻性）600VA

规格
切换差不可调

设定值调节范围 MPa	切换差不大于 MPa	*大允许压力② MPa	开关切换次数 次/分	压力传感器材料		接口内螺纹	重量 kg	外形尺寸图号	订货目录编号
				外壳	膜片
0～0.01	0.0018	0.1	10	不锈钢	不锈钢(316L)	G1/4	1.3	01	TL0104.80-107117
0～0.025	0.003	0.1	10	不锈钢	不锈钢(316L)	G1/4	1.3	01	TL0104.80-108117
0～0.04	0.004	0.1	10	不锈钢	不锈钢(316L)	G1/4	1.3	01	TL0104.80-109117
0.05～0.4	0.09	10②	10	1Cr18Ni9Ti	不锈钢(316L)	G1/4	1.3	02	TL0104.80-163117
0.05～0.6	0.11	10②	10	1Cr18Ni9Ti	不锈钢(316L)	G1/4	1.3	02	TL0104.80-164117
0.05～1	0.15	10②	10	1Cr18Ni9Ti	不锈钢(316L)	G1/4	1.3	02	TL0104.80-166117

注：①要求上切换值同步，应在订货中注明。

        ②在实际工作中，即使短暂的压力峰值也不能超过此值。

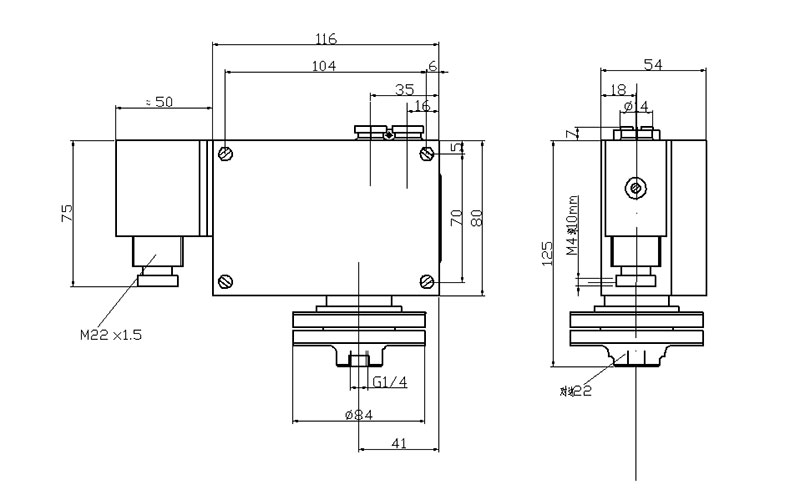

01

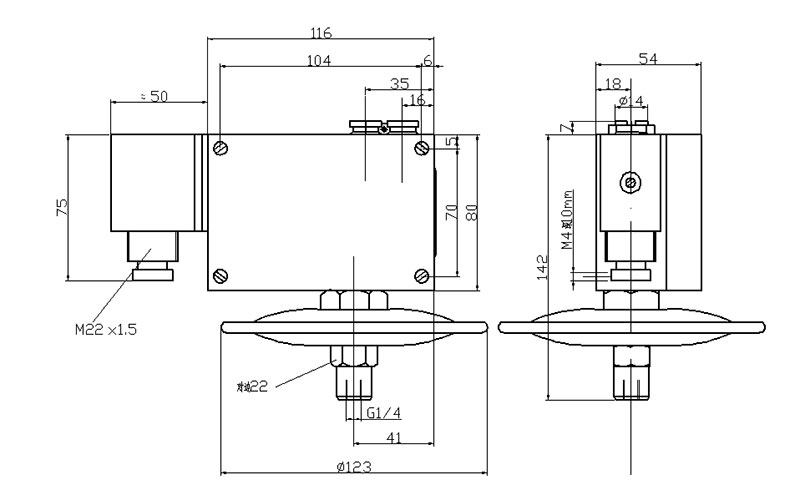

02

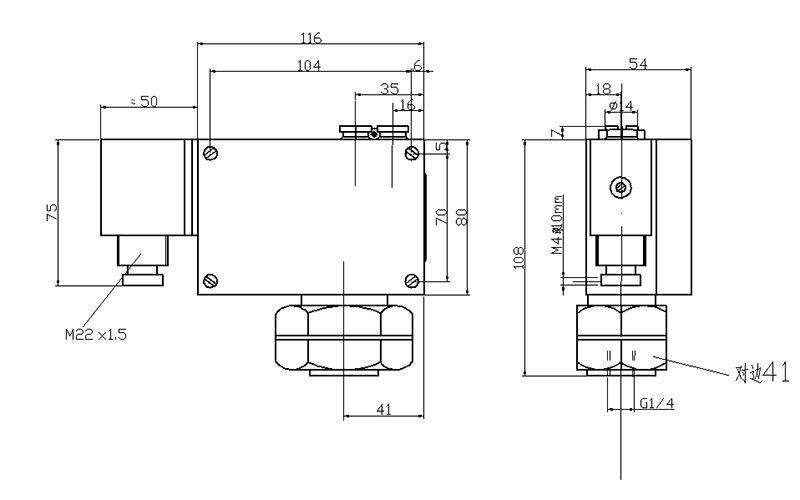

03
