概述
TL3007差压开关/差压控制器采用波纹管式的传感器,可用于腐蚀性的气体和液体介质。
TL3007差压开关/差压控制器的设定值可调,调节范围0.02~3MPa,其工作压力范围0.05~6.3MPa。

主要技术性能
  普通型 防爆型
工作粘度 <1×10-3m2/s <1×10-3m2/s
开关元件 微动开关 密封开关
防爆等级 Exde Ⅱ CT4~T6 合格证编号: GYB19.1360X
外壳防护等级 IP65(符合DIN40050,与GB4208中IP65相当) IP54(符合DIN40050,与GB4208中IP54相当)
环境温度 -5℃~40℃ -5℃~50℃
介质温度 0~120℃ 0~95℃
安装位置 压力接口垂直向下
抗振性能 TL3007:40m/s2   TL3008:20m/s2 Max:20m/s2
重复性误差 ≤1% ≤1%
触点容量 AC  220V  6A(阻性) DC  250V  0.25A(阻性)  60Wmax
AC  250V  5A(阻性)  1250VAmax

规格
TL3007切换差不可调
差压设定值调节范围
MPa
切换差不大于
MPa
工作压力范围①
MPa
最大允许压力②
MPa
开关切换次数
次/分
压力传感器材料 接口
外螺纹
重量
kg
外形尺寸图号 订货目录编号
外壳 波纹管 普通型 防爆型 普通型 防爆型
0.02~0.1 0.04 0.05~1.6 2 10 不锈钢
1Cr18Ni9
Ti
不锈钢
(316L)
G1/2″ 1.10 01 03 TL3007.12-147106 TL3007.52-147106
0.02~0.16 0.04 0.05~1.6 2 10 不锈钢
1Cr18Ni9
Ti
不锈钢
(316L)
G1/2″ 1.10 01 03 TL3007.12-148106 TL3007.52-148106
0.025~0.25 0.05 0.05~1.6 2 10 不锈钢
1Cr18Ni9
Ti
不锈钢
(316L)
G1/2″ 1.10 01 03 TL3007.12-154106 TL3007.52-154106
0.03~0.4 0.06 0.05~1.6 2 10 不锈钢
1Cr18Ni9
Ti
不锈钢
(316L)
G1/2″ 1.10 01 03 TL3007.12-155106 TL3007.52-155106
0.05~0.6 0.1 0.1~2.5 3 10 不锈钢
1Cr18Ni9
Ti
不锈钢
(316L)
G1/2″ 1.05 02 04 TL3007.12-164106 TL3007.52-164106
0.05~1 0.12 0.1~2.5 3 10 不锈钢
1Cr18Ni9
Ti
不锈钢
(316L)
G1/2″ 1.05 02 04 TL3007.12-166106 TL3007.52-166106
0.05~1.6 0.14 0.1~2.5 3 10 不锈钢
1Cr18Ni9
Ti
不锈钢
(316L)
G1/2″ 1.05 02 04 TL3007.12-167106 TL3007.52-167106
0.1~3 0.2 0.4~6.3 7 10 不锈钢
1Cr18Ni9
Ti
不锈钢
(316L)
G1/2″ 1.05 02 04 TL3007.12-179106 TL3007.52-179106



TL3008切换差不可调(小切换差,无防爆型)

差压设定值调节范围
MPa
切换差不大于
MPa
工作压力范围①
MPa
最大允许压力②
MPa
开关切换次数
次/分
压力传感器材料 接口
外螺纹
重量
kg
外形尺寸图号 订货目录编号
外壳 波纹管
0.02~0.1 0.02 0.05~1.6 2 10 不锈钢
1Cr18Ni9
Ti
不锈钢
(316L)
G1/2″ 1.10 01 TL3008.70-147106
0.02~0.16 0.02 0.05~1.6 2 10 不锈钢
1Cr18Ni9
Ti
不锈钢
(316L)
G1/2″ 1.10 01 TL3008.70-148106
0.025~0.25 0.025 0.05~1.6 2 10 不锈钢
1Cr18Ni9
Ti
不锈钢
(316L)
G1/2″ 1.10 01 TL3008.70-154106
0.03~0.4 0.03 0.05~1.6 2 10 不锈钢
1Cr18Ni9
Ti
不锈钢
(316L)
G1/2″ 1.10 01 TL3008.70-155106
0.05~0.6 0.05 0.1~2.5 3 10 不锈钢
1Cr18Ni9
Ti
不锈钢
(316L)
G1/2″ 1.05 02 TL3008.70-164106
0.05~1 0.06 0.1~2.5 3 10 不锈钢
1Cr18Ni9
Ti
不锈钢
(316L)
G1/2″ 1.05 02 TL3008.70-166106
0.05~1.6 0.06 0.1~2.5 3 10 不锈钢
1Cr18Ni9
Ti
不锈钢
(316L)
G1/2″ 1.05 02 TL3008.70-167106
0.1~3 0.15 0.4~6.3 7 10 不锈钢
1Cr18Ni9
Ti
不锈钢
(316L)
G1/2″ 1.05 02 TL3008.70-179106

注:①为高压口的介质压力范围。
       ②在实际工作中,两个压力口介质短暂的压力峰值也不能超过此值。

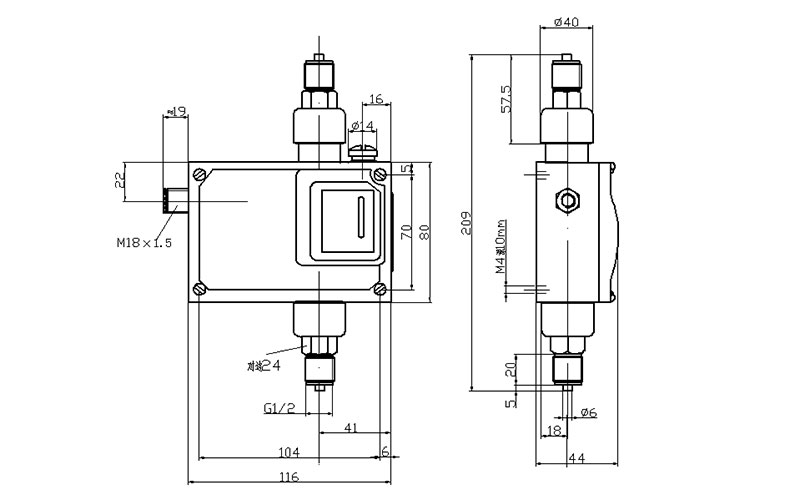

01

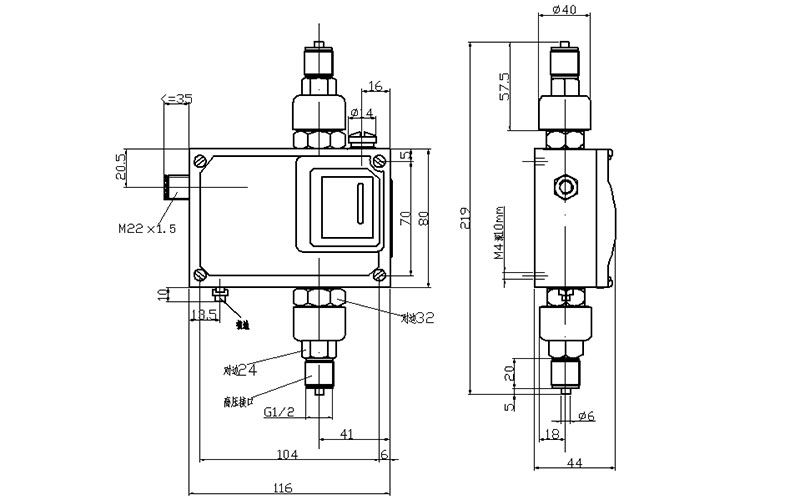

02

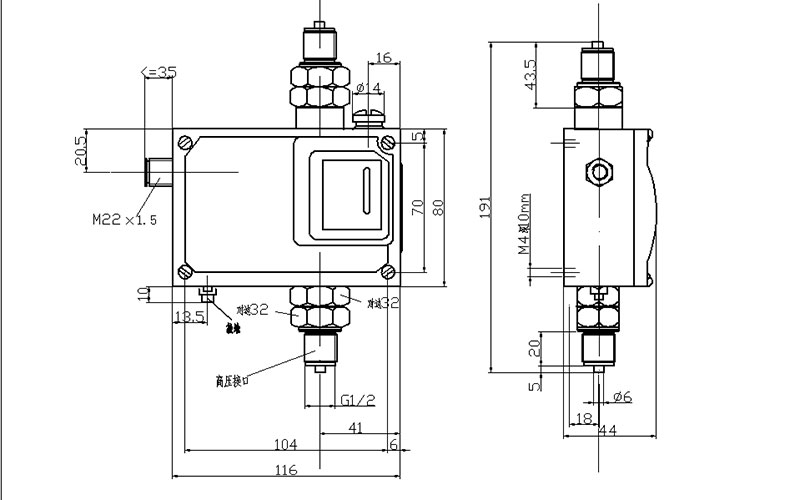

03

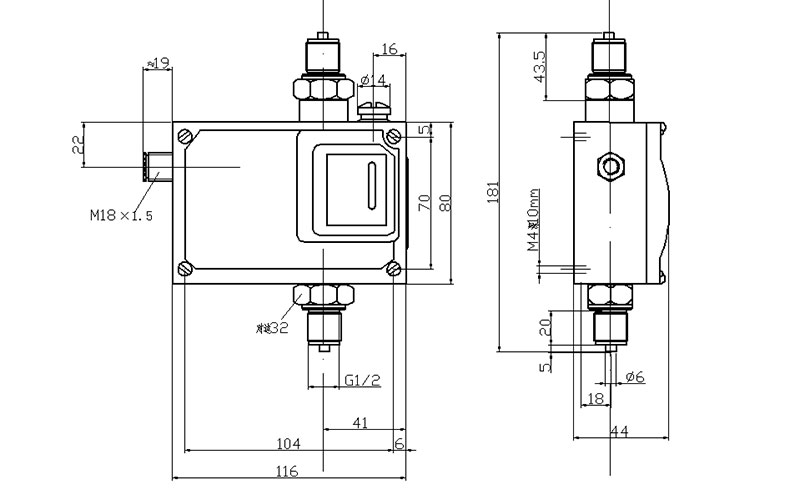

04
