TL1102压力开关(防腐中压)/压力控制器

品牌:天祥
型号:TL1102
价格:点击咨询
400热线:400-119-0288
视频:
  • 产品介绍
  • 资料下载
  • 产品专题

概述
TL1102压力开关(防腐中压)/压力控制器采用波纹管式的传感器,可用于腐蚀性气体和液体介质。
TL1102压力开关(防腐中压)/压力控制器的设定值可调,调节范围-0.1~6.3MPa。使用温度范围大。

主要技术性能
  普通型 防爆型
工作粘度 <1×10-3m2/s <1×10-3m2/s
开关元件 微动开关 密封开关
防爆等级 Exde Ⅱ CT4~T6 合格证编号: GYB19.1360X
外壳防护等级 IP65(符合DIN40050,与GB4208中IP65相当) IP54(符合DIN40050,与GB4208中IP54相当)
环境温度 -40℃~50℃ -20℃~50℃
介质温度 0~120℃ 0~95℃
安装位置 压力接口垂直向下
抗振性能 TL1102:40m/s2;TL1103:20m/s2 Max:20m/s2
重复性误差 ≤1% ≤1%
触点容量 AC  220V  6A(阻性) DC  250V  0.25A(阻性)  60Wmax
AC  250V  5A(阻性)  1250VAmax

规格
TL1102切换差不可调
设定值调节范围
MPa
切换差不大于
MPa
最大允许压力①
MPa
开关切换次数
次/分
压力传感器材料 接口
外螺纹
重量
kg

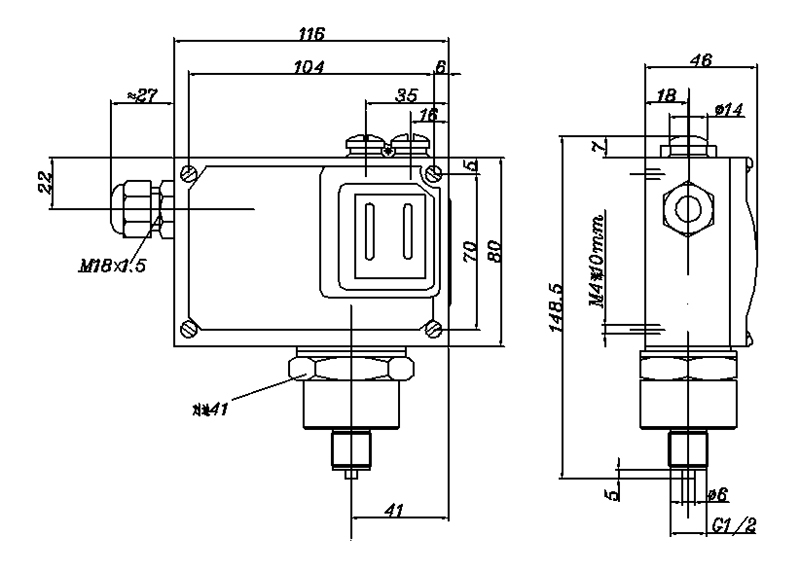

外形尺寸图号 订货目录编号
外壳 波纹管 普通型 防爆型 普通型 防爆型
-0.1~0 0.007 1 20 1Cr18Ni9Ti 不锈钢
(316L)
G1/2″ 1.0 01 04 TL1102.10-106106 TL1102.50-106106
-0.1~0.1 0.008 1 20 1Cr18Ni9Ti 不锈钢
(316L)
G1/2″ 1.0 01 04 TL1102.10-105106 TL1102.50-105106
-0.1~0.16 0.009 1 20 1Cr18Ni9Ti 不锈钢
(316L)
G1/2″ 1.0 01 04 TL1102.10-104106 TL1102.50-104106
-0.1~0.25 0.012 1 20 1Cr18Ni9Ti 不锈钢
(316L)
G1/2″ 1.0 01 04 TL1102.10-103106 TL1102.50-103106
0~0.1 0.008 1 20 1Cr18Ni9Ti 不锈钢
(316L)
G1/2″ 1.0 01 04 TL1102.10-110106 TL1102.50-110106
0~0.16 0.009 1 20 1Cr18Ni9Ti 不锈钢
(316L)
G1/2″ 1.0 01 04 TL1102.10-111106 TL1102.50-111106
0.01~0.25 0.01 1 20 1Cr18Ni9Ti 不锈钢
(316L)
G1/2″ 1.0 01 04 TL1102.10-145106 TL1102.50-145106
0.02~0.4 0.03 2 20 1Cr18Ni9Ti 不锈钢
(316L)
G1/2″ 0.85 02 05 TL1102.10-151106 TL1102.50-151106
0.03~0.6 0.035 2 20 1Cr18Ni9Ti 不锈钢
(316L)
G1/2″ 0.85 02 05 TL1102.10-156106 TL1102.50-156106
0.03~1 0.04 2 20 1Cr18Ni9Ti 不锈钢
(316L)
G1/2″ 0.85 02 05 TL1102.10-158106 TL1102.50-158106
0.05~1.6 0.08 5 20 1Cr18Ni9Ti 不锈钢
(316L)
G1/2″ 0.9 03 06 TL1102.10-167106 TL1102.50-167106
0.05~2.5 0.09 5 20 1Cr18Ni9Ti 不锈钢
(316L)
G1/2″ 0.9 03 06 TL1102.10-169106 TL1102.50-169106
0.3~6.3 0.2 8.5 20 1Cr18Ni9Ti 不锈钢
(316L)
G1/2″ 0.9 03 06 TL1102.10-192106 TL1102.50-192106



TL1102切换差可调
设定值调节范围
MPa
切换差不大于
MPa
最大允许压力①
MPa
开关切换次数
次/分
压力传感器材料 接口
外螺纹
重量
kg
外形尺寸图号 订货目录编号
外壳 波纹管 普通型 防爆型 普通型 防爆型
-0.1~0 0.019 1 20 1Cr18Ni9
Ti
不锈钢
(316L)
G1/2″ 1.05 01 04 TL1102.00-106106 TL1102.40-106106
-0.1~0.1 0.021 1 20 1Cr18Ni9
Ti
不锈钢
(316L)
G1/2″ 1.05 01 04 TL1102.00-105106 TL1102.40-105106
-0.1~0.16 0.022 1 20 1Cr18Ni9
Ti
不锈钢
(316L)
G1/2″ 1.05 01 04 TL1102.00-104106 TL1102.40-104106
-0.1~0.25 0.024 1 20 1Cr18Ni9
Ti
不锈钢
(316L)
G1/2″ 1.05 01 04 TL1102.00-103106 TL1102.40-103106
0~0.1 0.016 1 20 1Cr18Ni9
Ti
不锈钢
(316L)
G1/2″ 1.05 01 04 TL1102.00-110106 TL1102.40-110106
0~0.16 0.020 1 20 1Cr18Ni9
Ti
不锈钢
(316L)
G1/2″ 1.05 01 04 TL1102.00-111106 TL1102.40-111106
0.01~0.25 0.024 1 20 1Cr18Ni9
Ti
不锈钢
(316L)
G1/2″ 1.05 01 04 TL1102.00-145106 TL1102.40-145106
0.02~0.4 0.08 2 20 1Cr18Ni9
Ti
不锈钢
(316L)
G1/2″ 0.9 02 05 TL1102.00-151106 TL1102.40-151106
0.03~0.6 0.09 2 20 1Cr18Ni9
Ti
不锈钢
(316L)
G1/2″ 0.9 02 05 TL1102.00-156106 TL1102.40-156106
0.03~1 0.1 2 20 1Cr18Ni9
Ti
不锈钢
(316L)
G1/2″ 0.9 02 05 TL1102.00-158106 TL1102.40-158106
0.05~1.6 0.19 5 20 1Cr18Ni9
Ti
不锈钢
(316L)
G1/2″ 0.95 03 06 TL1102.00-167106 TL1102.40-167106
0.05~2.5 0.2 5 20 1Cr18Ni9
Ti
不锈钢
(316L)
G1/2″ 0.95 03 06 TL1102.00-169106 TL1102.40-169106
0.3~6.3 0.65 8.5 20 1Cr18Ni9
Ti
不锈钢
(316L)
G1/2″ 0.95 03 06 TL1102.00-192106 TL1102.40-192106


TL1103切换差不可调(小切换差,无防爆型)

设定值调节范围
MPa
切换差不大于
MPa
最大允许压力①
MPa
开关切换次数
次/分
压力传感器材料 接口
外螺纹
重量
kg
外形尺寸图号 订货目录编号
外壳 波纹管
-0.1~0 0.0045 1 20 1Cr18Ni9
Ti
不锈钢
(316L)
G1/2″ 1.0 01 TL1103.10-106106
-0.1~0.1 0.005 1 20 1Cr18Ni9
Ti
不锈钢
(316L)
G1/2″ 1.0 01 TL1103.10-105106
-0.1~0.16 0.0065 1 20 1Cr18Ni9
Ti
不锈钢
(316L)
G1/2″ 1.0 01 TL1103.10-104106
-0.1~0.25 0.01 1 20 1Cr18Ni9
Ti
不锈钢
(316L)
G1/2″ 1.0 01 TL1103.10-103106
0~0.1 0.0045 1 20 1Cr18Ni9
Ti
不锈钢
(316L)
G1/2″ 1.0 01 TL1103.10-110106
0~0.16 0.006 1 20 1Cr18Ni9
Ti
不锈钢
(316L)
G1/2″ 1.0 01 TL1103.10-111106
0.01~0.25 0.007 1 20 1Cr18Ni9
Ti
不锈钢
(316L)
G1/2″ 1.0 01 TL1103.10-145106
0.02~0.4 0.016 2 20 1Cr18Ni9
Ti
不锈钢
(316L)
G1/2″ 0.85 02 TL1103.10-151106
0.03~0.6 0.02 2 20 1Cr18Ni9
Ti
不锈钢
(316L)
G1/2″ 0.85 02 TL1103.10-156106
0.03~1 0.03 2 20 1Cr18Ni9
Ti
不锈钢
(316L)
G1/2″ 0.85 02 TL1103.10-158106
0.05~1.6 0.05 5 20 1Cr18Ni9
Ti
不锈钢
(316L)
G1/2″ 0.9 03 TL1103.10-167106
0.05~2.5 0.06 5 20 1Cr18Ni9
Ti
不锈钢
(316L)
G1/2″ 0.9 03 TL1103.10-169106
0.3~6.3 0.12 8.5 20 1Cr18Ni9
Ti
不锈钢
(316L)
G1/2″ 0.9 03 TL1103.10-192106


注:①在实际工作中,即使短暂的压力峰值也不能超过此值。
