MS-T50型（精巧）压力开关/压力控制器

一、原理、结构
MS-T50型（精巧）压力开关/压力控制器内置活塞与弹簧相连当压力变化时，弹簧伸缩量发生相应变化，当压力达到设定值时，会触发预设的机械结构并发出开关信号。

二、特点
MS-T50型（精巧）压力开关/压力控制器结构紧凑，采用DN标准插头，接线方便，测量范围广。过载能力高，高重复性，具体常开或常闭触点，接点镀金，触点容量大。可用于：水、油压力的测量。

三、技术参数

测量范围	详见下表
迟滞	10-20%设定值（25%-35%，1%-5%可选）
误差	3%设定值
输出	常开+常闭 接点镀金 ≤DC  42V,1A ≤DC  115V,0.15A ≤AC  42V,3A ≤AC  125V,3A ≤AC  250V,0.5A
介质温度	-20-85℃
防护保护	IP65
接线方式	端子接线
材料	膜片：NBR 活塞：钢制活塞带NBR密封 过程连接：镀锌钢/不锈钢 外壳：工程塑料

四、选型表

接口材质	型号	*大允许压力（bar）	设定范围（bar）	误差	固定迟滞	重量（kg）
薄膜式	MS-T50-02.5	25	0.2...2.5	3%	10%...20%设定值 25%...35%设定值（可选） 1%...5%设定值（可选）	0.1
薄膜式	MS-T50-005	25	0.8...5	3%	10%...20%设定值 25%...35%设定值（可选） 1%...5%设定值（可选）	0.1
薄膜式	MS-T50-012	25	1...12	3%	10%...20%设定值 25%...35%设定值（可选） 1%...5%设定值（可选）	0.1
薄膜式	MS-T50-050	200	5...50	3%	10%...20%设定值 25%...35%设定值（可选） 1%...5%设定值（可选）	0.1
活塞式	MS-T50-100	200	10...100	3%	10%...20%设定值 25%...35%设定值（可选） 1%...5%设定值（可选）	0.1
活塞式	MS-T50-200	300	20...200	3%	10%...20%设定值 25%...35%设定值（可选） 1%...5%设定值（可选）	0.1

MS-T50-	012	M	M12	H	C	详述
MS-T50-
	02.5
	005
	012
	050
	100
	200
		T				铜
		L				钢
		X				不锈钢304L
			G12			接口螺纹 G1/2
			G14			接口螺纹 G1/4
			N14			接口螺纹 NPT1/4
			M14			接口螺纹 M14*1.5
			M20			接口螺纹 M20*1.5
				H		接口螺纹 外螺纹
					R	常开+常闭输出

五、接线图

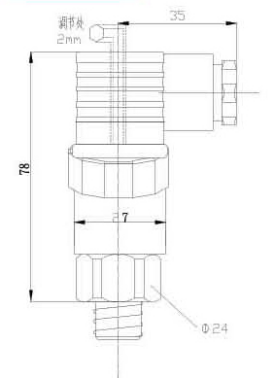

六、尺寸图

七、安装位置

八、适用介质


九、调节方式

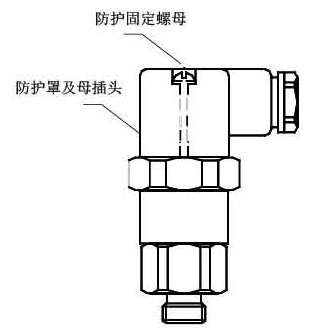

**步：用螺丝刀松开防护罩固定螺母取下防护罩及母插头（取下时不可左右旋转赫斯曼接头，以免弄断内部线路）。





第二步：参照上图螺丝刀调解压力开关点大小，顺时针方向调大，逆时针方向调小。
