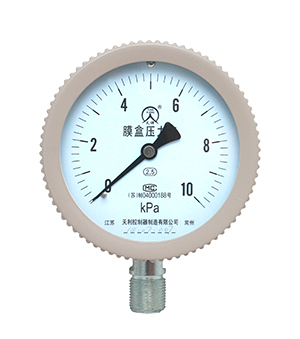

YE-75、100、150膜盒压力表

品牌:天祥
型号:YE-75
价格:点击咨询
400热线:400-119-0288
视频:
  • 产品介绍
  • 资料下载
  • 产品专题

膜盒压力表适用于测量对铜合金不起腐蚀作用,无爆炸危险的微压和负压。气体广泛适用于锅炉和气体管道等设备上,本仪表可以就地安装并现场指示。
YE-75膜盒压力表具有体积小等特点,已批量出口日本等国家。

YE-75、100、150膜盒压力表 -参数

型号 标度范围KPa 精确度等级
基本误差限±%
重量
正压 负压 正负压
YE-75
YE-100
YE-150
0~1.6
0~2.5
0~4
0~6*
0~10*
0~16*
0~25*
0~40*
-1.6~0
-2.5~0
-4~0
-6~0
-10~0
-16~0
-25~0
-40~0
-0.8~+0.8
-1.2~+1.2
-2~+2
-3~+3
-5~+5
-8~+8
-12~+12
-20~+20
2.5 0.5

工作环境 仪表垂直安装,工作环境温度-25~55℃,相对湿度不大干80%,并且周围空气中不含有腐蚀仪表的有害气体。
温度影响 使用温度偏离20±5℃时,其温度附加误差不大于0.4%/10℃。
注:YE-75、100仅生产带*规格
YE-75、100、150膜盒压力表 -零件

零件名称 材料牌号
接头 黄铜HPB59-1
膜盒 锡表铜QSn6.5-0.1
齿轮传动机构 铜HPb59-1
表壳、罩壳 冷轧钢板20

YE-75、100、150膜盒压力表 -外形尺寸

型号 D H1 L d h □S
YE-75 Φ77 71 14 M16×1.5 14 □17
YE-100 Φ100 90 20 M20×1.5 17 □22
YE-150 Φ150 118 20 M20×1.5 17 □22
