DK800玻璃转子流量计

品牌:天祥
型号:DK800
价格:点击咨询
固话:0519-86886909
手机:18360835860
  • 产品介绍
  • 资料下载
  • 产品专题

概述
DK800玻璃转子流量计按其用途、结构特点、安装方式不同,有普通型、耐腐型、面板式等多个品种,适用于微小量的测量。该流量计不需从管道上拆下即可方便地更换锥管和浮子。其中DK800-2型可对小流量进行测量,最小测量范围达到水0.002L/h,空气0.1L/h。


工作原理

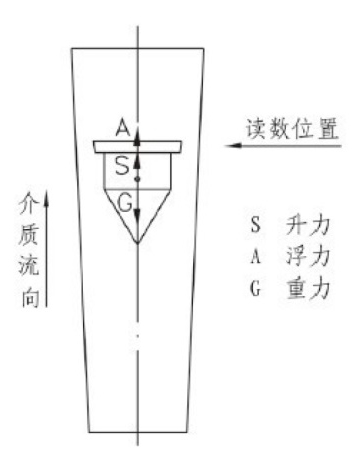

玻璃转子流量计是一种变面积式流量计,它主要由一根自下而上扩大的垂直玻璃锥管和一只可随流量大小上下移动的浮子组成(见图一),当流体自下而上流经锥管时,流体能动在浮子上产生的升力S和流体的浮力A使浮子上升,当升力S与浮力A之和等于浮子自身重力G时,浮子处于平衡,稳定在某一高度位置上,锥管上的刻度指示流体的流量值。



外形和安装连接尺寸
型号 DK800-2
DK800-2F
DK800-4、6
DK800-4F、6F
D(mm) φ9 φ11.5
E(mm) M8×1 M10×1
金属管外径(mm) φ5 φ6

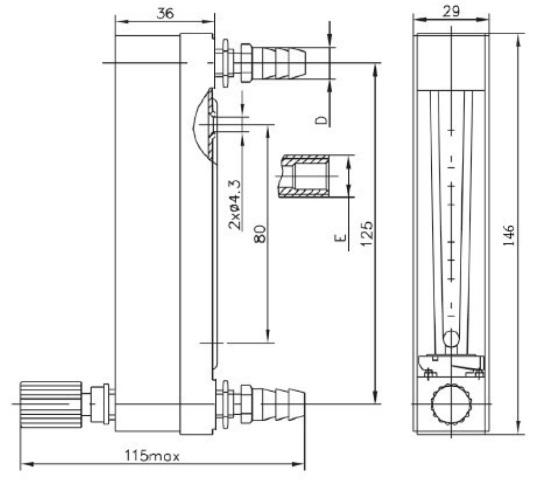

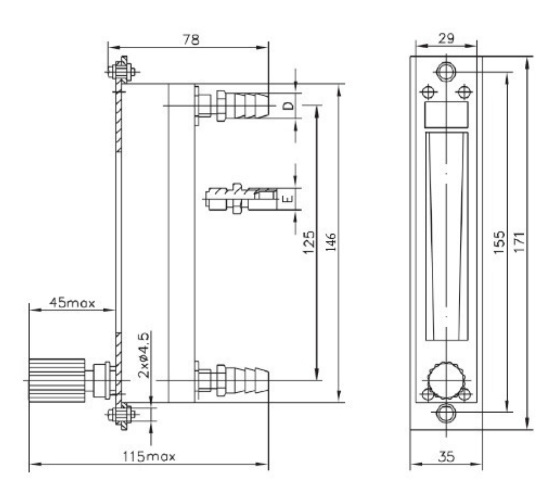

图二、DK800型基型流量计外形图                                                             图三、DK800型面板式带调节阀流量计外形图

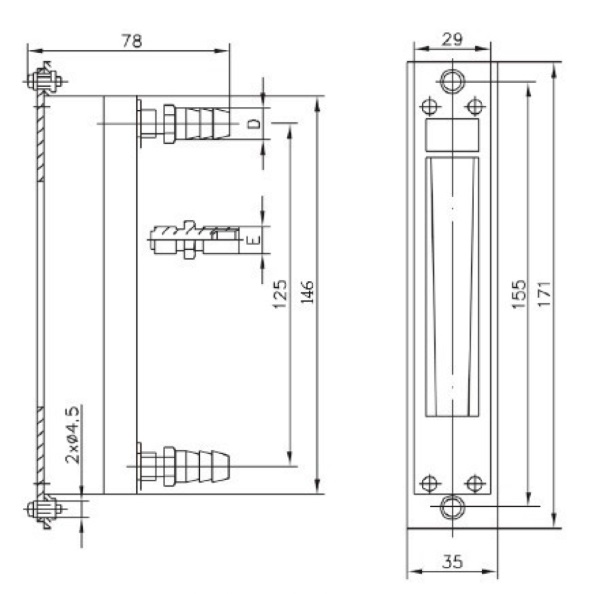

图四、DK800型面板式不带调节阀流量计外形图

注:客户如需面板式安装,请在订货合同中注明:未有说明的则提供基型。

接触测量流体的零部件材质

型号 零部件材质
浮子 基座 止挡 密封圈及垫片 针阀
DK800-() 玛瑙或不锈钢316L 不锈钢 氟塑料 丁腈橡胶 不锈钢304
DK800-()F 玛瑙或不锈钢316L 不锈钢 氟塑料 氟橡胶或PTFE 不锈钢304

注:可做316、316L或HC4材质,请在订货时注明

型号规格和主要技术参数

测量范围 水(20℃)0.002~160L/h
空气(1.2×105Pa、20℃)0.1~4300L/h
范围度 10:1
准确度等级 2.5级、4级
锥管 光管、带筋管长度100mm标尺流量标尺
浮子形状 球型、锥形
允许被测流体状况 最大压力:1.0MPa
介质温度-5℃~+120℃
环境温度:-20℃~+100℃
-20℃~+65℃
总长 146mm
连接方式 软管、金属管
重量 0.4kg

公称通径(mm) 型号 流量范围(L/h) 浮子材料
水(20℃) 空气(1.2×105Pa、20℃)
2 DK800-2
DK800-2F
0.002~0.02
0.004~0.04
0.1~1.3
0.5~2.7
铝或刚玉球
4 DK800-4
DK800-4F
0.25~2.5 0.5~5
0.8~8
1.6~16
4~40
6~60
玛瑙或316L
6 DK800-6
DK800-6F
0.5~5
1.2~12
2.5~25
4~40
6~60
10~100
16~160
10~100
25~250
50~500
80~800
100~1000
180~1800
240~2400
300~3000
350~3500
430~4300
316L
