智能八路闪光报警仪

一、概述

ZCXXS-08系列闪光报警器广泛应用于石油、化工、冶金、电力、轻工等工业部门。是一种接点式声光报警  显示仪表，具有电路简单、元件少、体积小、抗于扰能力强、可靠性高、接线简单等特点。  仪表的设计考虑到 面向微机化、多功能化了展的趋势，采用单片机技术，使仪表具有功能齐全，是现有晶体管闪光报警器的换代产品。

二、主要技术参数

1.八点报警信号输入：常开接点。

2.输出信号：八点发光报警指示，具有音响接点输出报警，音响动作为接点闭合。

3.输出继电器接点容量： AC 22OV,1A; DC 24V,2A。

4.确认方式：手动(音响报警消除)。

5.工作条件：

a) 环境温度： -10-55℃

b) 相对湿度：≤85%

c) 周围空气中不应含有腐蚀性气体。

6.工作电源： AC.220V±15%,50Hz。

7.功耗≤5W。

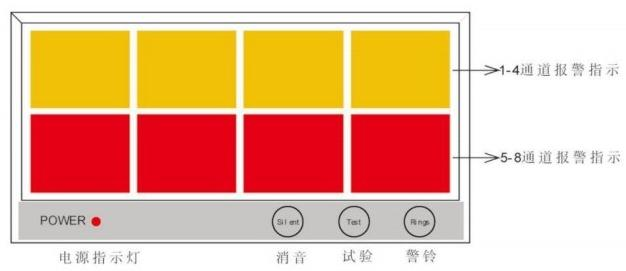

三、仪表面板



四、工作原理及方式

报警器由电源电路、发光器件、输出驱动、单片机控制电路、软件监视系统组成。  报警器平时工作在监视 状态，无报警信号输入，灯光和音响均不工作， 一旦外界报警到来，报警器将控制声光报警，以提示现场工作人员及时解决故障。

当某通道接点动作，对应通道的灯光闪烁同时电铃接点导通铃响。按下消音按钮，音响报警消音、闪光停止。当报警信号消失后，确认后的灯光报警指示自动复位。

当某通道接点动作，对应通道的灯光闪烁同时铃响。报警信号消失后音响报警器消音、闪光熄灭。

当按下试验按钮时，报警器的八路灯光依次闪烁、铃响。再按一下试验按钮时，音响报警器消音、闪光停 止，报警指示自动复位。

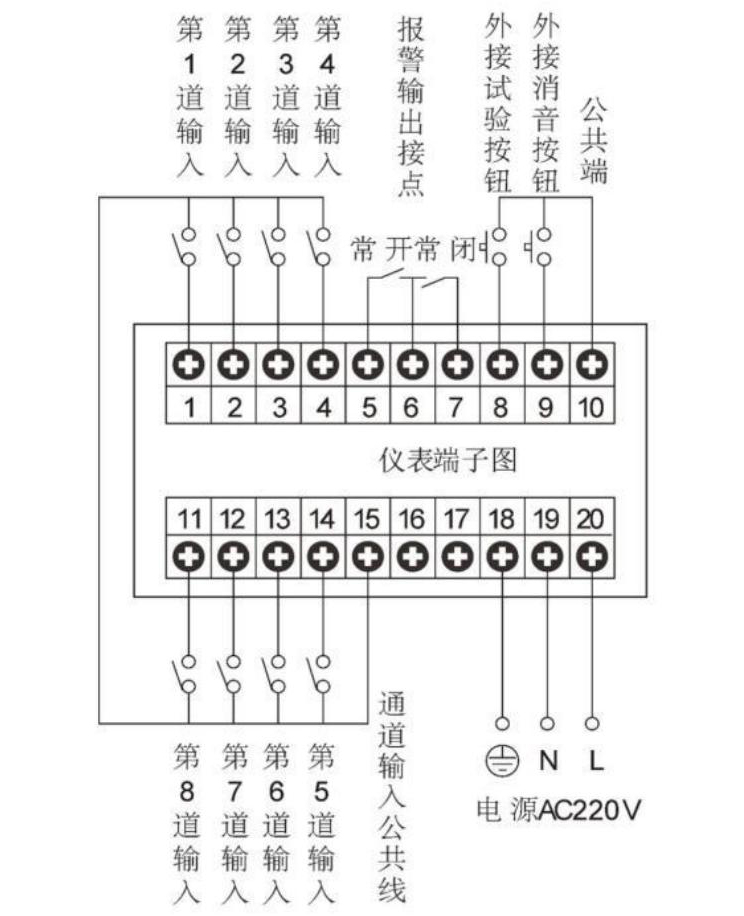

五、仪表的接线及安装

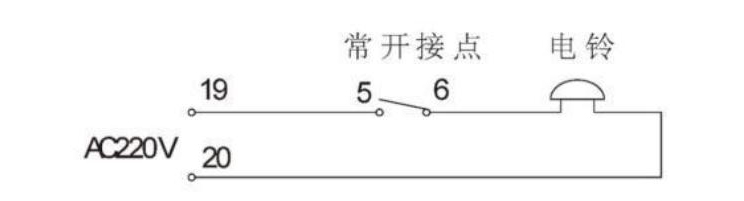

外接电铃接线图
