TX3351-DG&DA差压安装式绝压变送器

品牌:天祥
型号:TX3351-DG&DA
价格:点击咨询
400热线:400-119-0288
视频:
  • 产品介绍
  • 资料下载
  • 产品专题

TX3351-DG/DA差压安装式表压/绝压变送器用于测量液体、气体或蒸汽的液位、密度、压力,然后将其转变成4~20mADC HART电流信号输出。TX3351-DG/DA也可与RST375手持终端或RSM100 Modem 相互通信,通过它们进行参数设定、过程监控等。

标准规格
(以标准零点为基准调校量程,不锈钢 316L膜片,填充液为硅油)

1性能规格
调量程的参考精度
(包括从零点开始的线性、回差和重复性)± 0.075%
若TD>10 (TD=最大量程/调节量程),则为:±(0.0075×TD)%

环境温度影响
量程代码 -20℃~65℃总影响量
B/L ±(0.30×TD+0.20)%×Span
其它 ±(0.20×TD+0.10)%×Span
量程代码 -40℃~-20℃和65℃~85℃总影响量
B/L ±(0.30×TD+0.20)%×Span
其它 ±(0.20×TD+0.10)%×Span

过范围影响:±0.075%×Span

长期稳定性
量程代码 影响量
B/L ±0.2%×Span/1年
其它 ±0.1%×Span/1年
电源影响
±0.001% /10V (12~42V DC),可忽略不计

2功能规格
量程和范围(TX3351-DG表压变送器)
量程/范围 kPa bar
B 量程 0.6~6 6~60mbar
范围 -6~6 -60~60mbar
C 量程 2~40 0.02~0.4
范围 -40~40 -0.4~0.4
D 量程 2.5~250 0.025~2.5
范围 -100~250 -1~2.5
E 量程 20~2000 0.2~20
范围 -100~3000 -1~30
G 量程 0.1~10MPa 1~100
范围 -0.1~10MPa -1~100
H 量程 0.21~21 MPa 2.1~210
范围 -0.1~21 MPa -1~210
I 量程 0.4~40 MPa 4~400
范围 -0.1~40 MPa -1~400

量程和范围(TX3351-DA绝压变送器)
量程/范围 kPa bar
L 量程 2~40 0.02~0.4
范围 0~40 0~0.4
M 量程 2.5~250 0.025~2.5
范围 0~250 0~2.5
O 量程 30~3000 0.3~30
范围 0~3000 0~30

量程限
在量程的上下限范围内,可以任意调整。建议选择量程比尽可能低的量程代码,以优化性能特征。

零点设置
零点和量程可以调节到表中测量范围内的任何值,只要:标定量程≥最小量程

安装位置影响
与膜片面平行方向的安装位置变化不会造成零漂影响,若安装位置与膜片面超过90°的变化,有<0.4kPa范围内的零位影响,均可以通过调节调零校正。无量程影响。

输出
2线制,4~20mADC,可选HART输出数字通讯,可选择线性或平方根输出。
输出信号极限:Imin=3.9mA,Imax=20.5mA

报警电流
低报模式(最小):3.7 mA
高报模式(最大):21 mA
不报模式(保持):保持故障前的有效电流值
报警电流标准设置:高报模式

响应时间
放大器部件阻尼常数为0.1s;传感器时间常数为0.1~1.6s,取决于量程及量程比。附加的可调时间常数为:0.1~60s。

预热时间: < 15s

环境温度
-40~85℃ 带液晶显示、氟橡胶密封圈时 -20~65℃

储存温度/运输温度
-50~85℃ 带液晶显示时:-40~85℃

压力极限:从真空至最大量程。

过载极限
量程 6kPa
(1B)
40kPa
(1C/1L)
250kPa
(1D/1M)
过载极限 16MPa 16MPa 16MPa
量程 2(3)MPa
(1E/1O)
10MPa
(1G)
21MPa
(1H)
40MPa
(1I)
过载极限 16MPa 20MPa 25MPa 45MPa

电磁兼容性(EMC):见下页《电磁兼容性附表》

3安装
电源及负载条件
电源电压为24V,R≤(Us-12V)/Imax  kΩ
其中 Imax=23 mA
最大电源电压:42VDC
最小电源电压:12VDC,15VDC(背光液晶显示)
数字通讯负载范围: 230~600Ω

电气连接
M20X1.5电缆密封扣,接线端子适用于0.5~2.5mm2的导线。

过程连接
过程连接法兰的端面有NPT 1/4 和UNF 7/16``内螺纹。

4物理规格
材质
膜片:    不锈钢 316L、哈氏合金C
过程连接:不锈钢 316L
填充液:  硅油
变送器外壳:铝合金材质,外表喷涂环氧树脂
外壳密封圈:丁腈橡胶(NBR)
铭牌:     不锈钢 304

重量
3.3kg(无:液晶显示、安装支架、过程连接)

外壳防护等级:IP67

电磁兼容性附表
序号 测试项目 基本标准 测试条件 性能等级
1 辐射干扰(外壳) GB/T 9254-2008表5 30MHz~1000MHz 合格
2 传导干扰
(直流电源端口)
GB/T 9254-2008表1 0.15MHz~30MHz 合格
3 静电放电(ESD)抗扰度 GB/T 17626.2-2006 4kV(触点)
8kV(空气)
B
4 射频电磁场抗扰度 GB/T 17626.3-2006 10V/m (80MHz~1GHz) A
5 工频磁场抗扰度 GB/T 17626.8-2006 30A/m A
6 电快速瞬变脉冲群抗扰度 GB/T 17626.4-2008 2kV(5/50ns,5kHz) B
7 浪涌抗扰度 GB/T 17626.5-2008 1kV(线线之间)
2kV(线地之间)(1.2us/50us)
B
8 射频场感应的传导干扰抗扰度 GB/T 17626.6-2008 3V (150KHz~80MHz) A
注:(1)A性能等级说明:测试时,在技术规范极限内性能正常。
        (2)B性能等级说明:测试时,功能或性能暂时降低或丧失,但能自行恢复,实际运行状况、存储及其数据不改变。

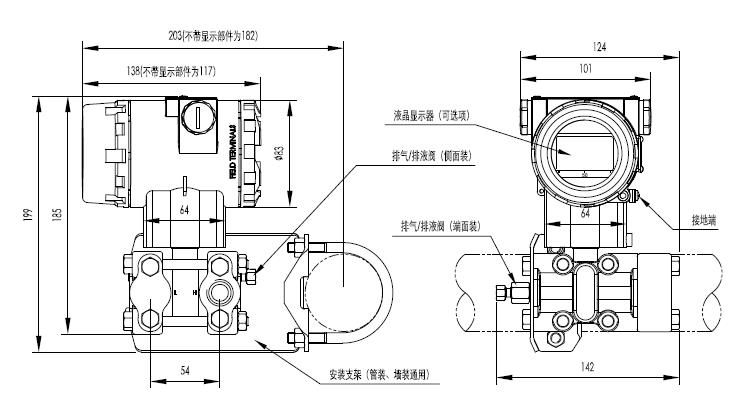

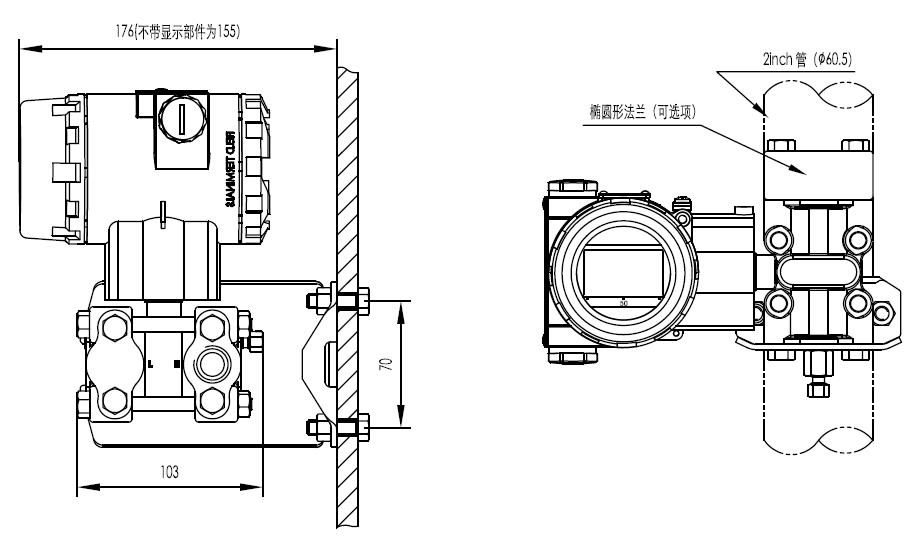

外形尺寸                                                                 单位(mm)

水平配管连接方式(侧面)                    水平配管连接方式(正面)



            墙装连接方式                                垂直配管连接方式

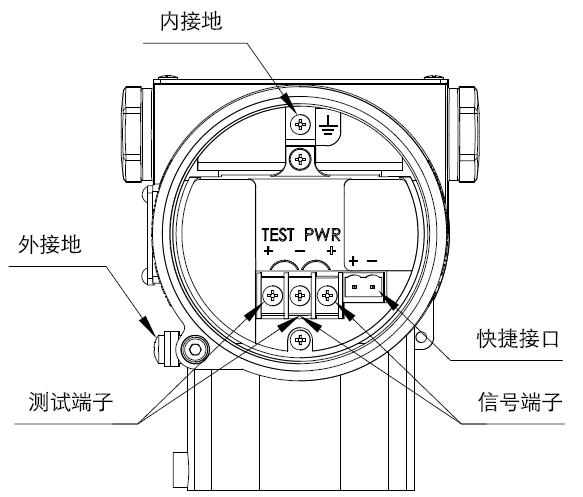

5 电气连接图

注:快捷接口功能等同于信号端子。

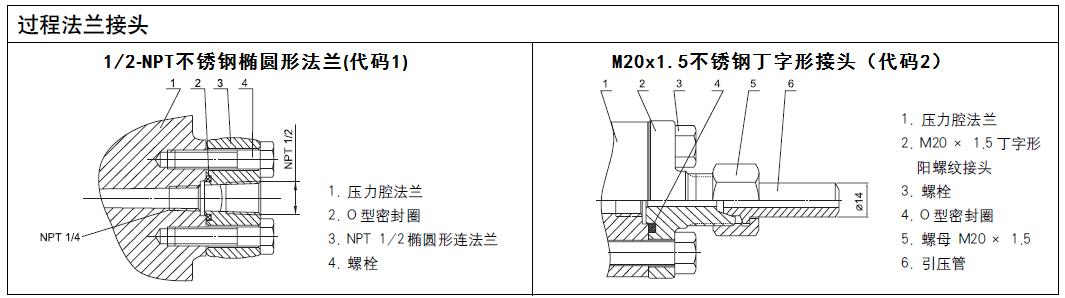

6 过程连接说明


7型号和规格代码表

差压安装式表压变送器散件选型  TX3351-DG
差压安装式绝压变送器散件选型  TX3351-DA
代码 精度                         输出
B 基本误差±0.075%     4-20mA带HART通讯
代码 量程
  表压TX3351-DG
B 0-200Pa~6kPa(0-20~600 mmH2O)/(0-2~60mbar)
C 0-400Pa~40kPa(0-40~4000 mmH2O)/(0-20~400mbar)
D 0-2.5kPa~250kPa(0-0.25~25 mH2O)/(0-25~2500mbar)
F 0-30kPa~3MPa(0-3~300 mH2O)/(0-0.3~30bar)
G 0-0.1MPa~10MPa /(0-1~100bar)
H 0-0.21MPa~21MPa /(0-2.1~210 bar)
I 0-0.4MPa~40MPa /(0-4~400 bar)
  绝压TX3351-DA
L 0-10kPa~40kPa /(0-1000~4000 mmH2O)/(0-10~400mbar)
M 0-10kPa~250kPa /(0-100~2500mbar)
O 0-30kPa~3MPa /(0-0.3~30bar)
代码 膜片材质 填充液
A 不锈钢 316L 硅油
B 不锈钢 316L 氟油
C 哈氏合金C 硅油
D 哈氏合金C 氟油
E 不锈钢316L 镀金 硅油
F 不锈钢316L 镀金 氟油
G 不锈钢316L 涂FEP 硅油
T 氟油
代码 过程连接
N 1/4英寸NPT及7/16英寸UNF螺纹孔   无泄放阀
B 1/4英寸NPT及7/16英寸UNF螺纹孔   泄放阀装于法兰后部端面
U 1/4英寸NPT及7/16英寸UNF螺纹孔   泄放阀装于法兰侧面上部
D 1/4英寸NPT及7/16英寸UNF螺纹孔   泄放阀装于法兰侧面下部
代码 接液密封材质
N 丁腈橡胶(NBR)
F 氟橡胶(FKM)
P 聚四氟乙烯(PTFE)
代码 特殊功能
N
P 防雷击功能
O 禁油处理(氧气测量限氟油填充液、氟橡胶密封圈、<6MPa、<60℃)
代码 安装支架
N
1 不锈钢
2 碳钢镀锌
代码 液晶显示
N
2 LED背光液晶显示(-20℃)
3 OLED显示(-40℃)
代码 防爆选项
N 基本型
A 本安型,NEPSI
D 隔爆型,NEPSI
代码 位号标牌
N
1 位号标于铭牌内
2 悬挂式不锈钢标牌
代码 过程连接附件
N
1 1/2英寸NPT内螺纹不锈钢椭圆形
2 M20x1.5 外螺纹不锈钢丁字形接头
代码 位号标牌
S 不锈钢表壳
V 低电压版
注:1.所有非标选项以X做选型,并在X后加括号详细参数以备注为准

注1:TX3351-DG对应选表压量程代码,TX3351-DA对应选绝压量程代码;
