TX3351-DP差压变送器

TX3351-DP差压变送器用于测量液体、气体或蒸汽的液位、密度、差压、以及流量，然后将其转变成4～20mADC HART电流信号输出。TX3351-DP也可与HART手操器相互通信，进行参数设定、过程监控等。

标准规格

（以标准零点为基准调校量程，不锈钢 316L膜片，填充液为硅油）

1性能规格

调量程的参考精度

（包括从零点开始的线性、回差和重复性）± 0.075%

若TD>10 (TD=**量程/调节量程)则为：±(0.0075×TD)%

平方根输出精度为以上线性参考精度的1.5倍

环境温度影响

量程代码	-20℃～65℃总影响量
A	±(0.45×TD+0.25)%×Span
B	±(0.30×TD+0.20)%×Span
C/D/E	±(0.20×TD+0.10)%×Span
量程代码	-40℃～-20℃和65℃～85℃总影响量
A	±(0.45×TD+0.25)%×Span
B	±(0.30×TD+0.20)%×Span
C/D/E	±(0.20×TD+0.10)%×Span

过范围影响：±0.075%×Span

静压影响

量程代码	影响量
A	±(0.15%URL+0.10%Span)/4MPa
B	±(0.10%URL+0.075%Span)/16MPa
C/D/E	±(0.05%URL+0.05%Span)/16MPa

过压影响

量程代码	影响量
A	±0.2%×Span/4MPa
B	±0.2%×Span/16MPa
C/D/E	±0.1%×Span/16MPa

长期稳定性

量程代码	影响量
A	±0.5%×Span/1年
B	±0.2%×Span/1年
C/D/E	±0.1%×Span/1年

电源影响: ±0.001% /10V (12～42V DC)，可忽略不计

2功能规格

量程限

在量程的上下限范围内，可以任意调整。

建议选择量程比尽可能低的量程代码，以优化性能特征。

零点设置

零点和量程可以调节到表中测量范围内的任何值，只要：标定量程≥最小量程

安装位置影响

与膜片面平行方向的安装位置变化不会造成零漂影响，若安装位置与膜片面超过90°的变化，会发生<0.4kPa范围内的零位影响，可以通过调节调零校正。无量程影响。

输出

2线制，4～20mADC，可选HART输出数字通讯，可选择线性或平方根输出。

输出信号极限：Imin=3.9mA，Imax=20.5mA

报警电流

低报模式（最小）：3.7 mA

高报模式（**）：21 mA

不报模式（保持）：保持故障前的有效电流值

报警电流标准设置：高报模式

响应时间

放大器部件阻尼常数为0.1s；传感器时间常数为0.1～1.6s，取决于量程及量程比。附加的可调时间常数为：0.1～60s。

对非线性输出（如平方根功能）的影响取决于该功能，并可据此计算。

预热时间：< 15s

环境温度

-40～85℃

储存温度/运输温度

-50～85℃

工作压力

额定工作压力分为：16MPa、25MPa、40MPa三档

静压极限

从3.5kPa绝对压力至额定压力，保护压力可大于额定压力的1.5倍，同时加于变送器两侧。

单向过载极限：单向过载可达额定压力

电磁兼容性(EMC)

见下页《电磁兼容性附表》

3安装

电源及负载条件

电源电压为24V，R≤(Us-12V)/Imax  kΩ

其中 Imax=23 mA

**电源电压：42VDC

最小电源电压：12VDC，15VDC（背光液晶显示）

数字通讯负载范围： 250～600Ω

电气连接

M20X1.5（F）/ NPT1/2（F）

过程连接

默认：过程连接夹板的两端面有NPT 1/4内螺纹

4物理规格

材质

测量膜盒：不锈钢 316L

膜片： 不锈钢 316L、哈氏合金C等

过程法兰：不锈钢 304、不锈钢316

螺母及螺栓：不锈钢

填充液： 硅油/氟油

密封圈： 丁腈橡胶（NBR）、氟橡胶（FKM）、 聚四氟乙烯（PTFE）

变送器外壳：铝合金材质，外表喷涂环氧树脂/不锈钢316

外壳密封圈：丁腈橡胶（NBR）

铭牌：不锈钢 304/316

重量：3.3kg（无：液晶显示、安装支架、过程连接）

防爆性能

隔爆许可：Ex dbⅡC T4···T6 Gb，Ex tb ⅢC T80℃/T95℃/T130℃ Db

本安许可：Ex iaⅡC T4 Ga，Ex tb ⅢC T80℃/T95℃/T130℃ Db

允许使用温度为：-40℃～65℃

外壳防护等级：IP66/IP67

电磁兼容性附表

序号	测试项目	基本标准	测试条件	性能等级
1	辐射干扰（外壳）	GB/T 9254-2008表5	30MHz～1000MHz	合格
2	传导干扰（直流电源端口）	GB/T 9254-2008表1	0.15MHz～30MHz	合格
3	静电放电(ESD)抗扰度	GB/T 17626.2-2006	4kV(触点)8kV(空气)	B
4	射频电磁场抗扰度	GB/T 17626.3-2006	10V/m (80MHz～1GHz)	A
5	工频磁场抗扰度	GB/T 17626.8-2006	30A/m	A
6	电快速瞬变脉冲群抗扰度	GB/T 17626.4-2008	2kV(5/50ns,5kHz)	B
7	浪涌抗扰度	GB/T 17626.5-2008	1kV（线线之间）2kV（线地之间）(1.2us/50us)	B
8	射频场感应的传导干扰抗扰度	GB/T 17626.6-2008	3V (150KHz～80MHz)	A

注：（1）A性能等级说明：测试时，在技术规范极限内性能正常。

   （2）B性能等级说明：测试时，功能或性能暂时降低或丧失，但能自行恢复，实际运行状况、存储及其数据不改变。

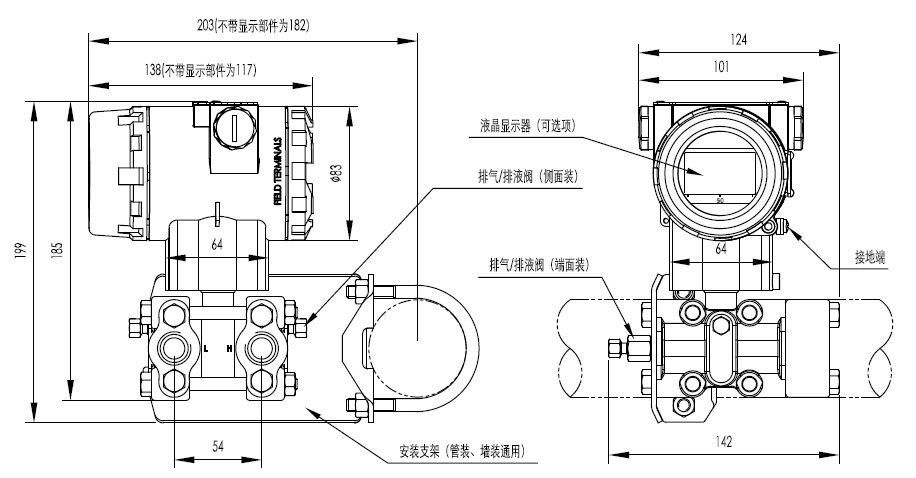

外形尺寸                                                                     单位（mm）

水平配管连接方式（侧面）                    水平配管连接方式（正面）

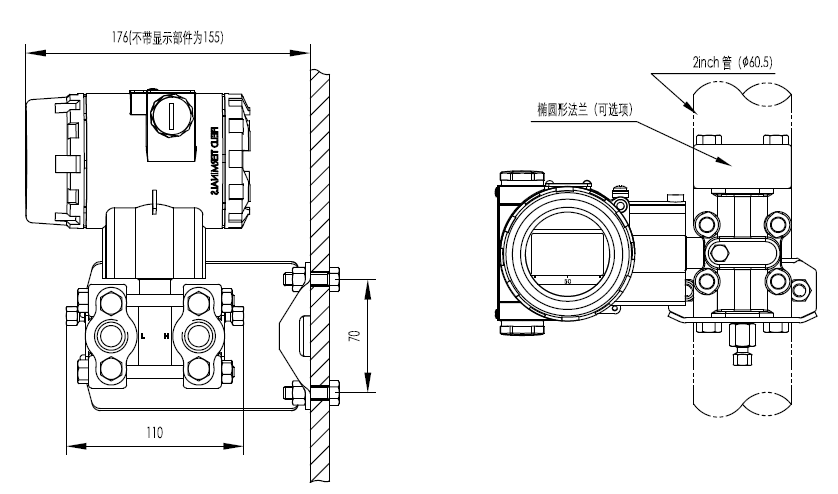

墙装连接方式                                  垂直配管连接方式

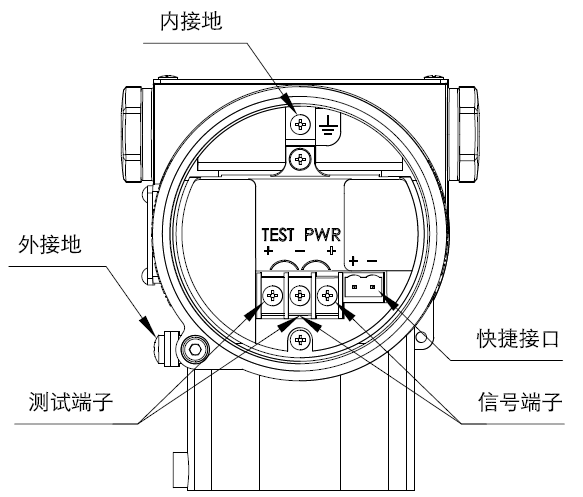

5 电气连接图



注：快捷接口功能等同于信号端子。

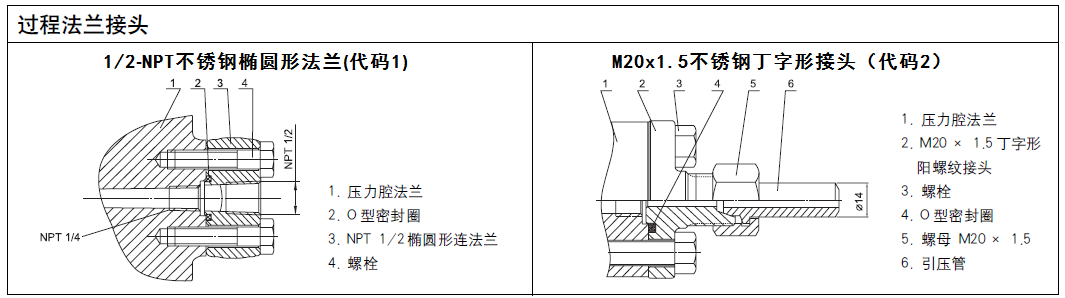

6 过程连接说明



7型号和规格代码表

差压变送器选型  TX3351-
传感器类型
DP	差压传感器
精度		输出
A	基本误差±0.05%	4-20mA带HART通讯
B	基本误差±0.075%	4-20mA带HART通讯
C	基本误差±0.1%	4-20mA带HART通讯
D	基本误差±0.2%	4-20mA带HART通讯
E	基本误差±0.5%	4-20mA带HART通讯
M	基本误差±0.075%	485输出
X	非标误差	备注
量程
A	-1～1kPa（-100～100 mmH2O）/(-10～10mbar)精度请在询价时确认
B	-6～6kPa（-600～600 mmH2O）/(-60～60mbar)
C	-40～40kPa（-4000～4000 mmH2O）/(-400～400mbar)
D	-100～250kPa（-10～25 mH2O）/(-1000～2500mbar)
E	-1~1MPa/（-100～100 mH2O）/(-10～10bar)
F	-3～3MPa（-300～300 mH2O）/(-30～30bar)
G	-3～10MPa（-300～1000 mH2O）/(-30～100bar)
静压芯片
0	无
1	40MPa静压芯片（A量程选用）
膜片材质		填充液
A	不锈钢 316L	硅油
B	不锈钢 316L	氟油
C	哈氏合金C	硅油
D	哈氏合金C	氟油
E	不锈钢316L 镀金	硅油
F	不锈钢316L 镀金	氟油
G	不锈钢316L 涂FEP	硅油
T	钽	硅油
额定工作压力
0	额定工作压力0.2MPa（仅适用A量程）
7	额定工作压力7MPa  （仅适用A量程）
1	16MPa
2	25MPa
3	40MPa
过程连接
N	NPT1/4内螺纹，无泄放阀
B	NPT1/4内螺纹，泄放阀装于夹板后部端面
U	NPT1/4内螺纹，泄放阀装于夹板侧面上部
D	NPT1/4内螺纹，泄放阀装于夹板侧面下部
接液密封材质
N	丁腈橡胶（NBR）
F	氟橡胶（FKM）
P	聚四氟乙烯（PTFE）
特殊功能
N	无
F	平方根输出
P	防雷击功能
O	禁油处理（氧气测量限氟油填充液、氟橡胶密封圈、<6MPa、<60℃)
安装支架
N	无
1	万能支架（弯支架，不锈钢304）
3	万能支架（弯支架，不锈钢316）
4	平支架（不锈钢304）
5	平支架（不锈钢316）
过程连接附件
N	无
1	1/2 英寸NPT内螺纹不锈钢椭圆形法兰
2	M20x1.5 外螺纹不锈钢丁字形接头
液晶显示
N	无
2	液晶显示（-25℃）
3	低温液晶显示（-40℃）
防爆选项
N	基本型
A	本安型
D	隔爆型（不含隔爆电缆接头）
位号标牌
N	无
1	位号标于铭牌内
2	悬挂式不锈钢标牌
使用说明
C	中文
E	英文
X	备注
附加选项
S	不锈钢表壳
V	低电压版
电气接口
不选	M20*1.5内螺纹（常规）
1D	NPT1/2内螺纹
举例TX3351-DPBC0A1NNNN1NA1C TX3351差压变送器,差压传感器，±0.075%精度，0-1Kpa，膜片不锈钢316L充硅油，额定工作压力16Mpa，过程连接附件1/2英寸NPT内螺纹不锈钢椭圆形法兰，液晶显示，防爆本安型，位号标于铭牌内，中文

注：所有非标选项以X做选型，并在X后加括号详细参数以备注为准
